第2部功能详解篇第1 1章自动校准 11 - 4 11-2 设置组 11-2-1 激光 / 传感器高度设置从基板表面看的各 Head 在 Z 轴的原点位置到激光／传感器的测量高度。当频繁发生激光识别错误时，请检查生产程序的「元件数据」，然后重新设置机器设置的「 ATC 吸嘴配置」。即使这样也不能改善时，请用本功能重新设置。重新设置「激光／传感器高度」后，务必重新设置「 ATC 吸嘴配置」。选择菜单的「设置组（ …

第2部功能详解篇第11章自动校准

11-3

11-1-2 设置值的保存及退出

各设置画面中都有[是]和[取消]按钮。

此时即使选择了[是]，也不会保存设置值。

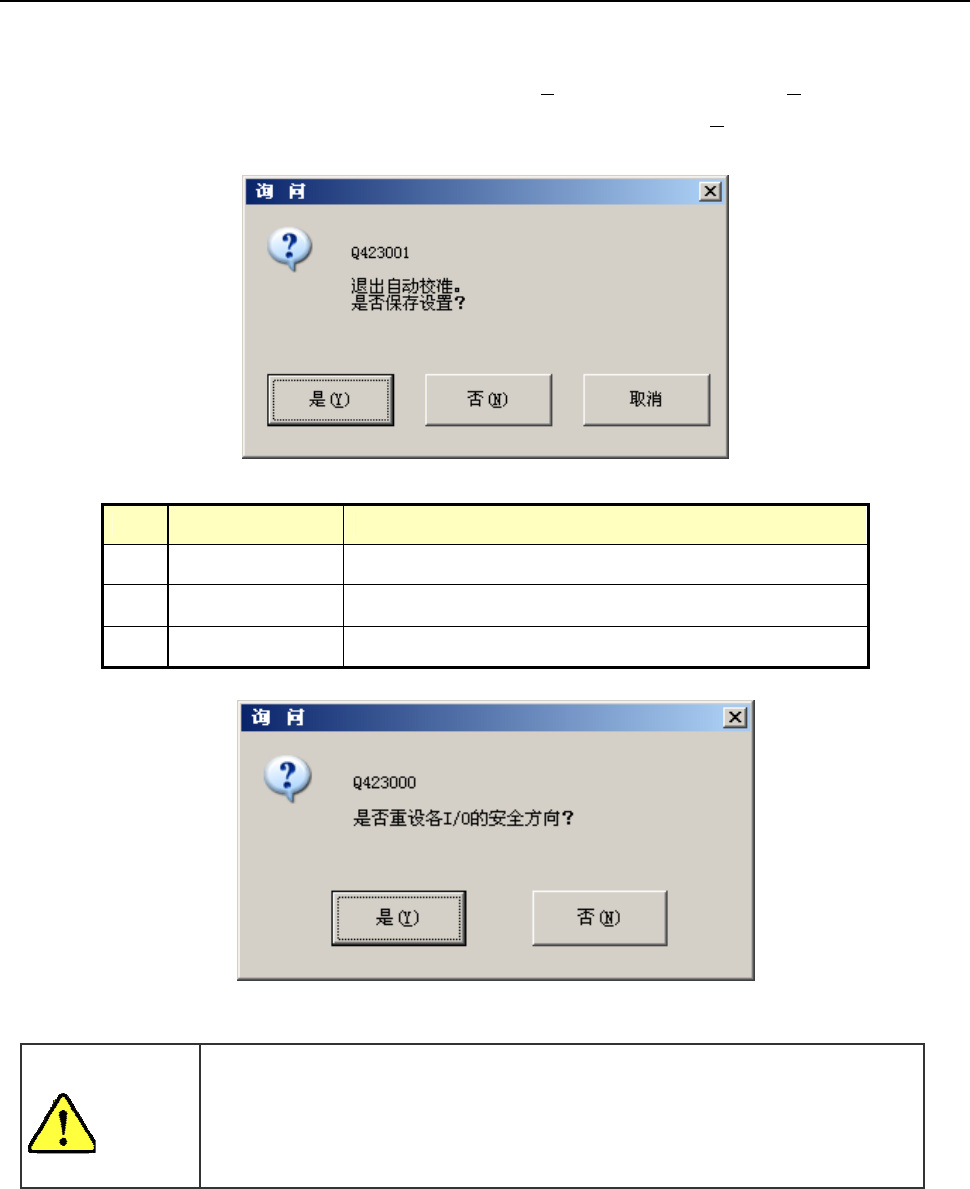

在各项目中测量设置值后，选择菜单栏的「文件(F)」/「退出（应用程序）(X) 」、或命令按钮

的「退出」，则会显示询问，要求确认是否保存。此时如果选择[是(Y)]即可保存设置值。

No.

按钮选择处理

是保存设置值，显示设置各 I／O 安全方向提示询问。

否设置值无效，显示设置各 I／O 安全方向提示询问。

取消返回自动校准画面。

警告

点击「是」则轴将移动，开始设置各 I/O 的安全方向。

在选择「是」之前请务必确认无人在进行设备内部的作业。另外，为防止人

身伤害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。

第2部功能详解篇第11章自动校准

11-4

11-2 设置组

11-2-1 激光/传感器高度

设置从基板表面看的各Head在Z轴的原点位置到激光／传感器的测量高度。

当频繁发生激光识别错误时，请检查生产程序的「元件数据」，然后重新设置机器设置的「ATC

吸嘴配置」。即使这样也不能改善时，请用本功能重新设置。

重新设置「激光／传感器高度」后，务必重新设置「ATC吸嘴配置」。

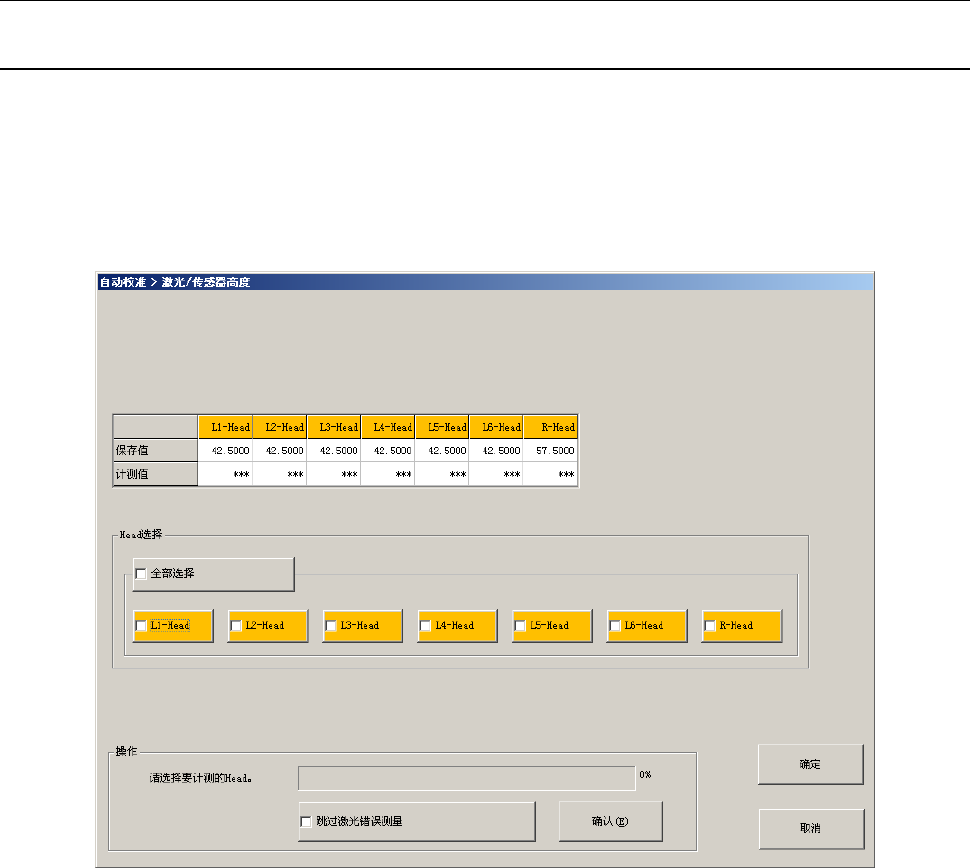

选择菜单的「设置组（S）」→「激光/传感器高度（L）」，或按下命令栏的［激光/传感器高度］，

即显示以下画面。

第2部功能详解篇第11章自动校准

11-5

(1) 保存值/计测值

保存值显示在 MS 参数中设置的值，计测值显示测量的值。

显示后（马上）、或未计测的 Head 不显示计测值。

测量完成的，该 Head 计测值用蓝色显示。

发生测量错误时，用红色文字显示“Err（错误）”。

在 KE-3010A/3010AC，不显示[R-Head]。

(2) Head 选择

在 Head 选择组的勾选栏选择需要计测的 Head。可以同时选择多个 Head 计测对象。

在各 Head 单元的[全部选择] 勾选框上可全部选择、解除各 Head 单元的 Head。

在画面中央下方的[选择全部]按钮，可选择全部选择、解除各 Head 单元的 Head。

在 KE-3010A/3010AC，不显示[R-Head]。

(3) 操作

1) 进度条

显示测量的进度。计测结束则变为 100%。

2) 跳过激光错误测量

在[跳过激光错误测量]框勾选后按下[确认]按钮，可跳过激光错误。

即使激光的识别错误或测量结果不在规定范围内时，也不显示询问提示信息框，而显示“Err

（错误）”后，如果在对象单元内有未测量的 He

ad，则进行该 Head 的测量动作。

要再次测量发生错误的 Head 时，在测量结束后（进度条变为 100%后），请再选择 Head，

按下[确认]按钮。

3) [确认]按钮

按下[确认]按钮后，各 Head 单元移动到等待位置，开始测量。

详情内容请参见下一小项的「设置方法」。

警告

按下[确认]后轴将移动。
