第2部 功能详解篇 第1 3章 选项 组件 13-17 (2) 电动台架用 1 ） 将装置安装到机器设置中所设置的后侧台架的任意位置上。 请将装置前端的定位销①插入到台架。 2 ） 请将② I/F 插口支架放下，将插头插紧。 3 ） 锁定钳夹杆③，固定装置。 ①定位销 ③钳夹杆 ②I/F 插头 用手插紧
第2部 功能详解篇 第13章 选项组件
13-16
13-3-1 双托盘服务器（DTS）
关于详细的使用方法请参见 DTS 的『使用说明书』。
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。

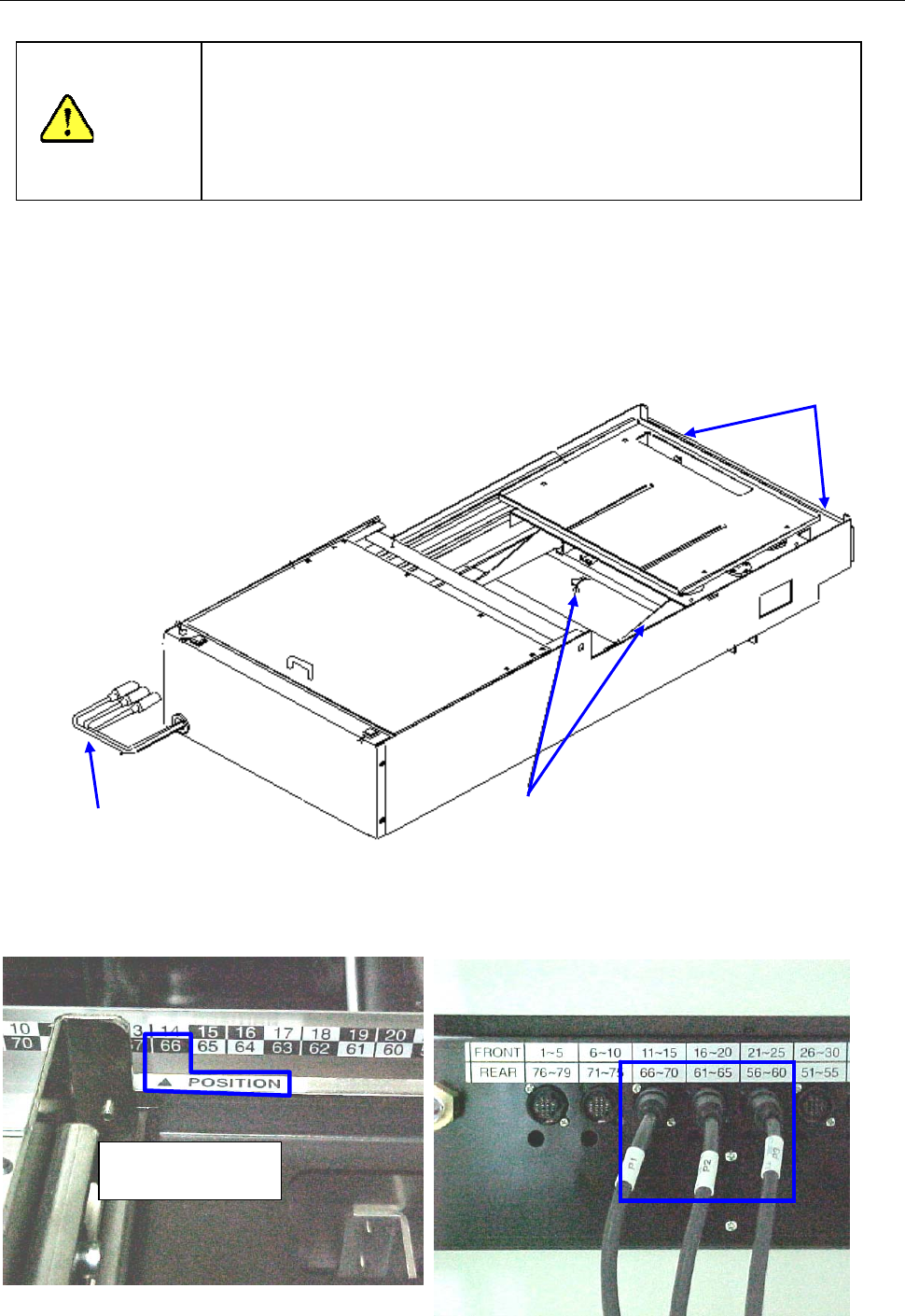

(1) 机械台架用
1) 将装置安装到在机器设置中所设置的后侧台架的任意位置上。
请将装置前端的定位销①插入台架。
锁紧钳夹杆②，固定装置。
2) 装置安装后，请将 P1 插头插入与“POSITION”的三角标志所指示号码相同的号码上。
请在 P1 插头相邻的右侧，依次插入 P2、P3。
注意
POSITION 指示为
“66”。
P1 P2 P3
②钳夹杆
①定位销
③I/F 接头
P1、P2、P3
第2部 功能详解篇 第13章 选项组件
13-17
(2) 电动台架用
1） 将装置安装到机器设置中所设置的后侧台架的任意位置上。
请将装置前端的定位销①插入到台架。
2） 请将②I/F 插口支架放下，将插头插紧。
3） 锁定钳夹杆③，固定装置。
①定位销
③钳夹杆
②I/F 插头
用手插紧
第2部 功能详解篇 第13章 选项组件
13-18
13-4 统一更换台

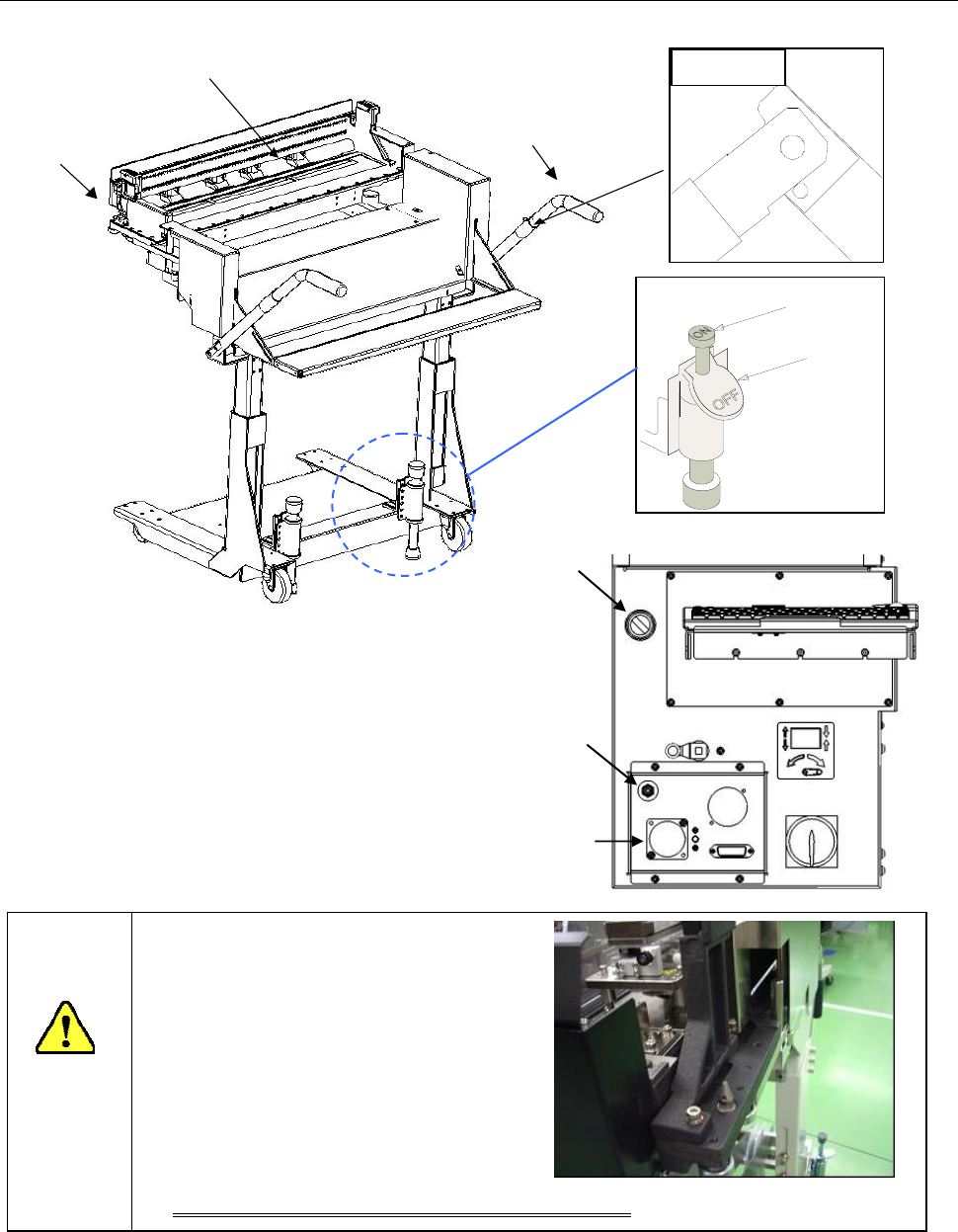

<机械式供料器用>
① 供料器台车主体 ⑥ M 供料器台架插口
② 供料器台架 ⑦压缩空气接口（供气插口）
③ 拖车把手 ⑧供料器台架开关
④ 拖车制动器 ⑨锁紧踏板
⑤ 供料器台架定位销 ⑩解锁踏板
注意
请确认与机器主机的接触部位没有元件或
者其他物品。
否则供料器台架上升时发生接触，不仅会
损坏放置的东西，还会损坏机器或者损坏
连接器部分，有可能引起短路而导致火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位。
⑩
⑪
①
②
③
⑤
④
连接部位
⑨
⑩
⑦
⑧
⑥
