第2部 功能详解篇 第13章 选项组件
13-184
13-23-10-3 生产暂停中的补充焊锡膏
如果在生产过程中焊锡膏用完时，选择暂停对话框的「助焊剂补充」即可清除焊锡使用次数。

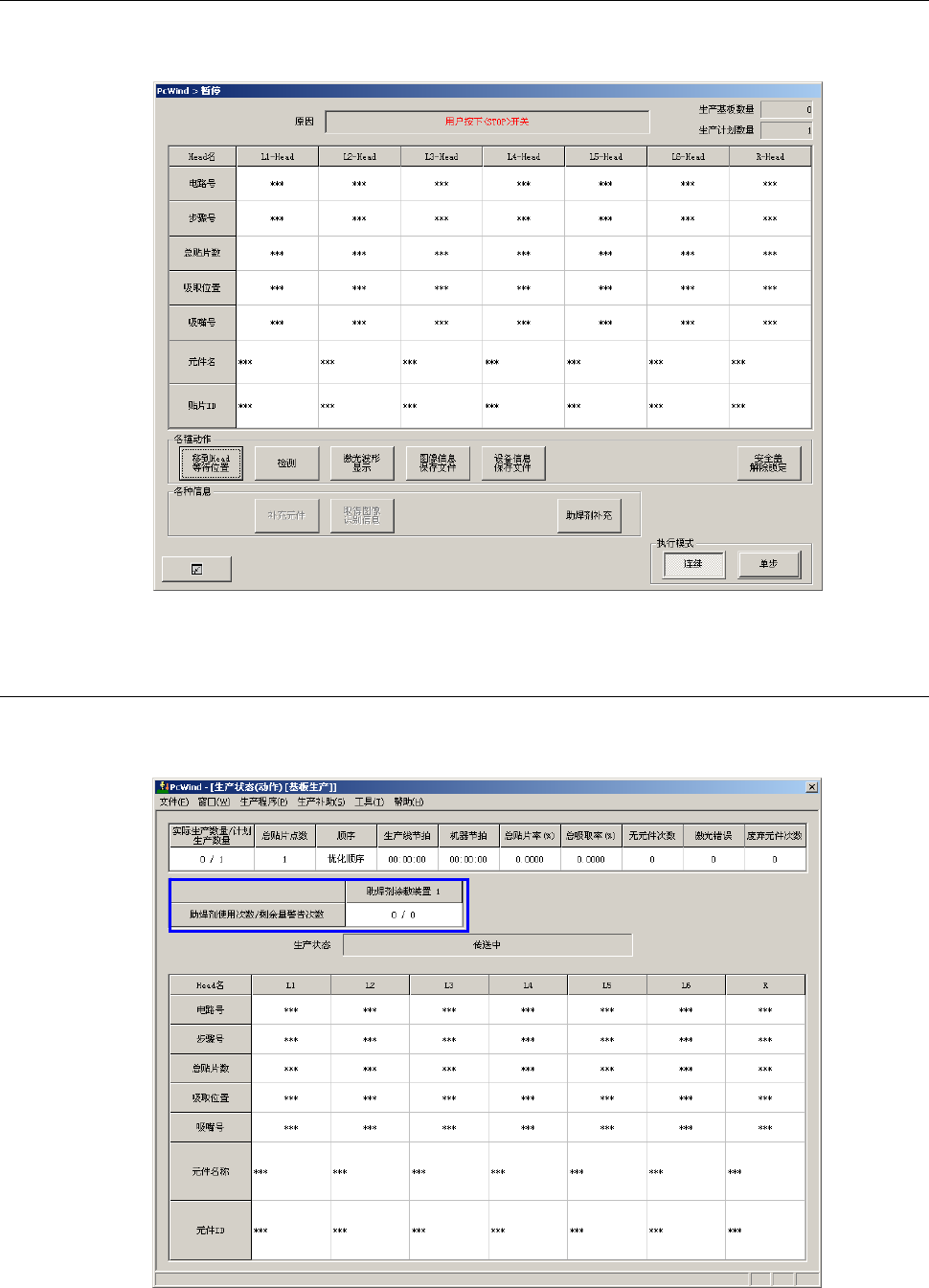

13-23-10-4 生产执行画面
在执行生产画面中，可确认「助焊剂使用次数」及「助焊剂警告次数」。
第2部 功能详解篇 第13章 选项组件
13-185
13-23-11 设备运行信息
可确认补充焊锡膏后的开关次数。
选择「窗口」－「助焊剂涂敷装置运行信息」后显示以下对话框。
选择画面下部的「重新设置」按钮、或选择「数据」－「重新设置」，可清除助焊剂涂敷装置运行
信息。如果使用了剩余量警告次数时，请务必在补充焊锡膏时进行重新设置。
项目 内容
补充助焊剂后的使用次数 焊锡膏的剩余量警告用时进行累加。
（补充焊锡膏时必须进行重新设置。）
使用次数 累加焊锡转印的动作总次数。
13-23-12 维护
13-23-12-1 清扫
请每天检查焊锡盘里是否有异物进入，进行清扫。
清扫时，请确认「⑤焊锡盘的拆装」。
13-23-12-2 定期检查及更换
请每周检查刮浆板（品号：40107102）有无缺损、磨损、变形。
如果有缺损、磨损、变形，会影响焊锡的膜厚，请进行更换。
更换时，请确认「④刮浆板的拆装」。
刮浆板为消耗品，建议定期更换。
第2部 功能详解篇 第13章 选项组件
13-186
13-24 吸取/贴片监视系统
吸取/贴片监视系统，是指用安装在贴片机 Head 的 EPV61/62(Embedded Process Verification)
单元，对生产中的吸取、贴片动作进行摄像、保存图像的功能。
通过检查图像，可获取最适宜的参数，便于发生不合格时解析原因。
还可通过该功能，比较贴片前后的图像，检查元件是否完成贴装。
详细内容，请参见『吸取·贴片监视 使用说明书』。
