第2部功能详解篇第1 3章选项组件 13-152 共面装置的检查流程 START 是 BGA 吗? 共线性检查(注 2) 共面性检查(注 1) 是是否单向引脚连接器? 共面性检查(注 3) 否 END 注 1)BGA、FBGA 的共面检查,仅用最小平方平面法。注 2)单向引脚连接器不进行共线检查。注 3)单向引脚连接器的共面性检查与现状共线性检查相同。否是 END

第2部功能详解篇第13章选项组件

13-151

13-20-7 生产

在基板生产、试打、空打时执行共面性检查。

☆ 空打时不执行实际检查。

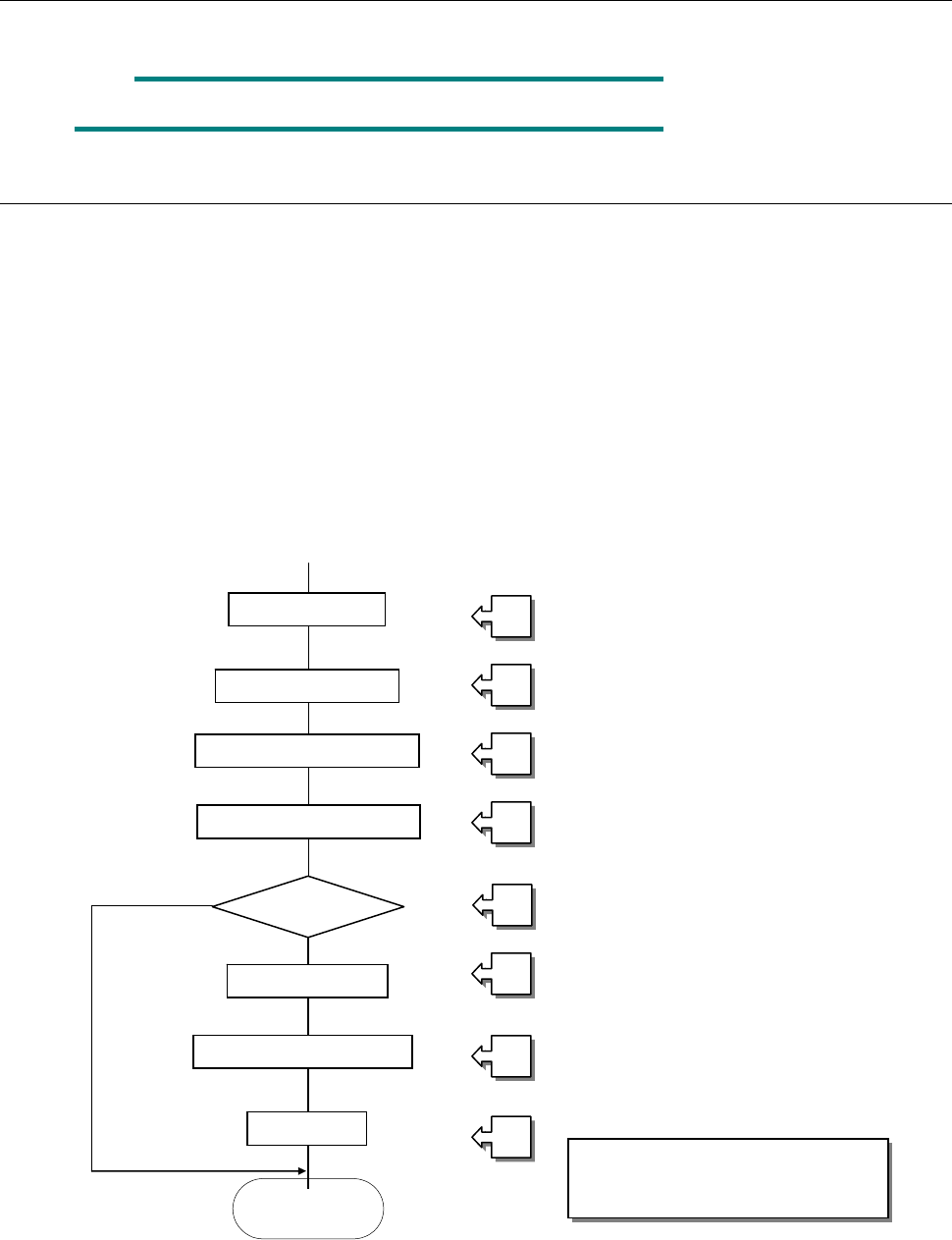

13-20-7-1 共面检查步骤

① 吸取对象元件

② 向VCS位置移动

③ 用VCS进行图像识别

④ 移动到共面传感计量开始位置

⑤ 检查是否为共面检查可执行元件

⑥ 根据图像识别结果进行位置修正

⑦ 元件的共面检查

⑧ 根据共面检测传感计量结果判断合格与否

［合格与否判断后的处理］

⑧＿1 元件废弃

⑧＿2 元件贴片

⑧＿3 暂停

吸取对象元件

向 VCS 位置移动

用 VCS 进行图像识别

向共面传感位置移动

元件检查

①

②

③

④

⑤

⑥

⑦

⑧

共面性检查

合格与否

结束

元件位置修正

请参照下页的处理流程(共面性

检查的流程)



第2部功能详解篇第13章选项组件

13-152

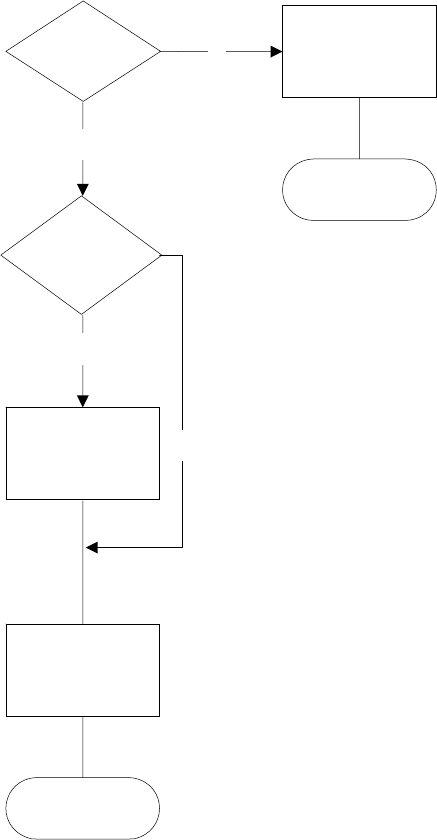

共面装置的检查流程

START

是 BGA 吗?

共线性

检查(注 2)

共面性

检查(注 1)

是

是否单向引脚

连接器?

共面性

检查(注 3)

否

END

注 1)BGA、FBGA 的共面检查,仅用最小平方平面法。

注 2)单向引脚连接器不进行共线检查。

注 3)单向引脚连接器的共面性检查与现状共线性检查相同。

否

是

END

第2部功能详解篇第13章选项组件

13-153

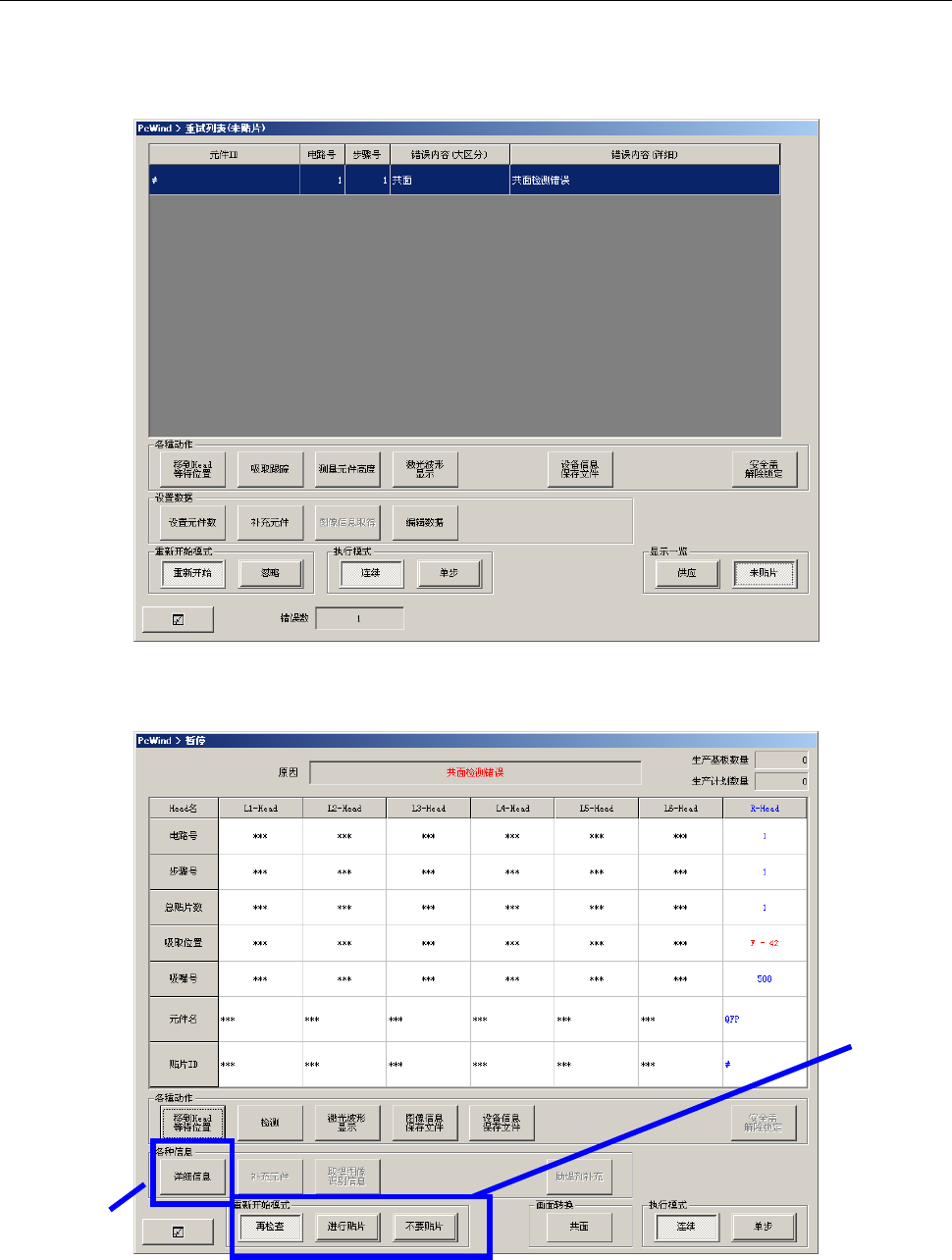

13-20-8 错误的处理

执行共面性检查时，出错后即显示对话框。

・

[废弃元件]（请参见 7-3-5 章检查）

・

[暂停] （请参见 7-3-5 章检查）

①

②
