5-1-4 重新查找

重新查找，是指从数据库或固定信息中再次查找程序中的元件数据、吸取数据、更新程序中的数据。

单击重新查找，即可显示如下询问。

・

选择［确定］，则更新全部吸取角度。

・

选择 [取消]，对已设定的吸取数据不进行更新。

第 2 部功能详解篇

第 6 章通用图像元件 ·········································· 6-1

第 7 章操作选项 ················································ 7-1

第 8 章机器设置 ················································ 8-1

第 9 章手动控制 ················································ 9-1

第 10 章设备运行信息 ········································ 10-1

第 11 章自动校准 ·············································· 11-1

第 12 章机器自诊断功能 ····································· 12-1

第 13 章选项组件的使用 ····································· 13-1

第 14 章程序补充 ·············································· 14-1

第2部功能详解篇第6章通用图像元件

6-1

第6章通用图像元件

6-1 通用图像元件

6-1-1 概要

具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般

称多引脚元件)和具有多种排列的区域阵列元件(一般称复合阵列元件)、在任意位置上配置有球或

平面的元件等(一般称随机配置元件)、以及外形有角或边的元件(外形元件)，按通用图像元件来对

待。

●这些元件按副元件类型可分为:

·多引脚元件 → 引脚元件类

·复合阵列元件、随机配置元件 → 球元件类

·外形元件 → 外形元件类

相同识别要素(元件)的集合被称为“元件组”。亦即；元件是指一个引脚或球；元件组是指大小相同

的元件(引脚或球)的集合。

把排列相同的通用图像元件组作为一个元件组，通过对各个元件组进行定义，可求出元件的中心。

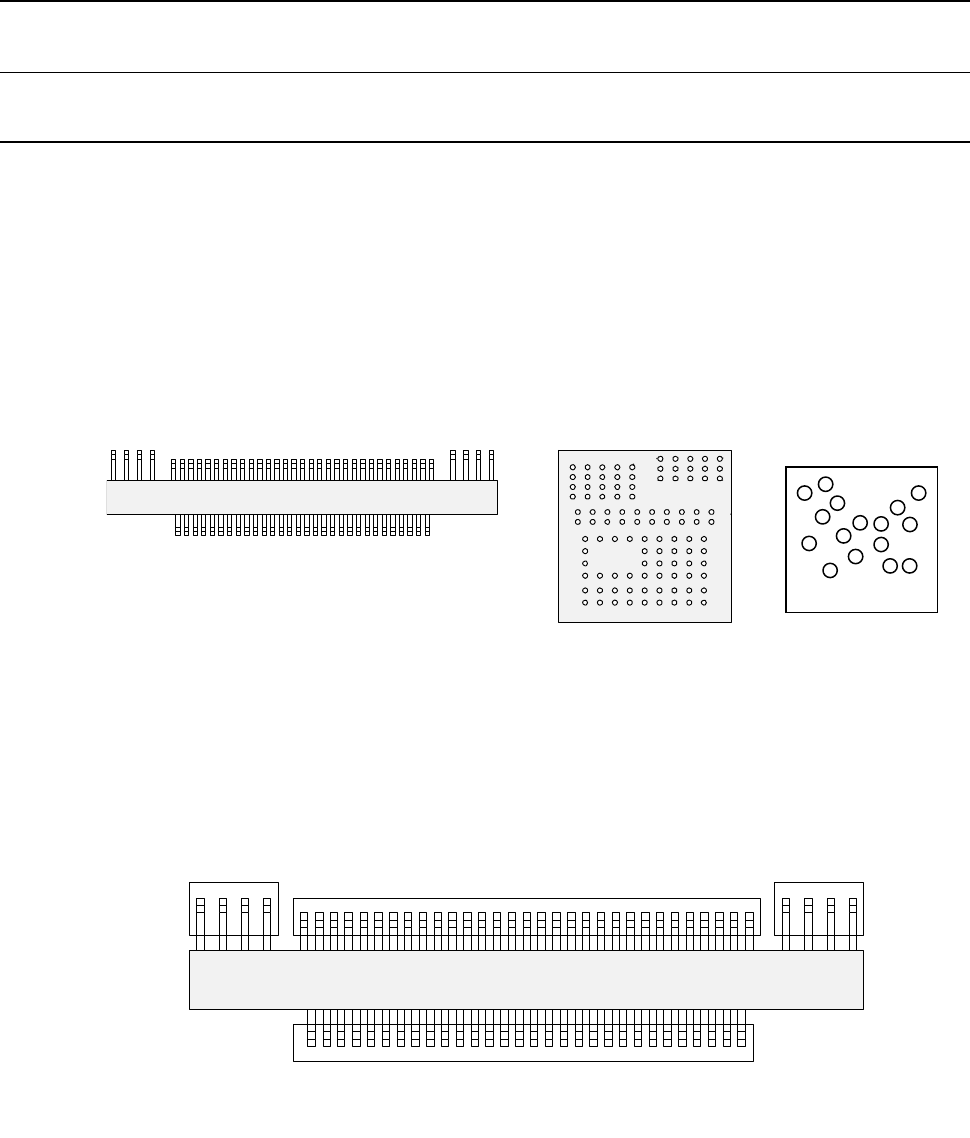

下图由4个元件组构成。

引脚元件类(多引脚元件)

球元件类(复合阵列元件)

第 4 元件组第 3 元件组第 2 元件组

第 1 元件组

随机配置元件

俯视图

仰视图

俯视图
