4-4-2-3 供料器分布
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击「显示」/「供料器分布」后，显示如下的画面。
(1)供料器分布窗口
1) 将鼠标移动到供料器分布窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
供料器信息里显示吸取位置、供应装置、元件名、吸取吸嘴编号、元件的个数（优化时）。
定心方式(吸嘴编号)显示元件数据中指定的全部内容。
有的机种可能会显示无法使用的定心方式(吸嘴编号)。
执行优化后，可安排该机种可使用的定心方式、吸嘴编号。
采用 MTC 时，请将鼠标移动到供料器设计窗口右侧的相应图上。
2) IC回收带(选购项)时显示如下画面。
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。
请指定位置，以使供料器与 IC 回收带不重叠。
第 1 部 基本篇 第 4 章 制作生产程序
4-150
3) 电动送料器如果有错误，在元件的个数后面会显示错误原因。
4) 显示错误

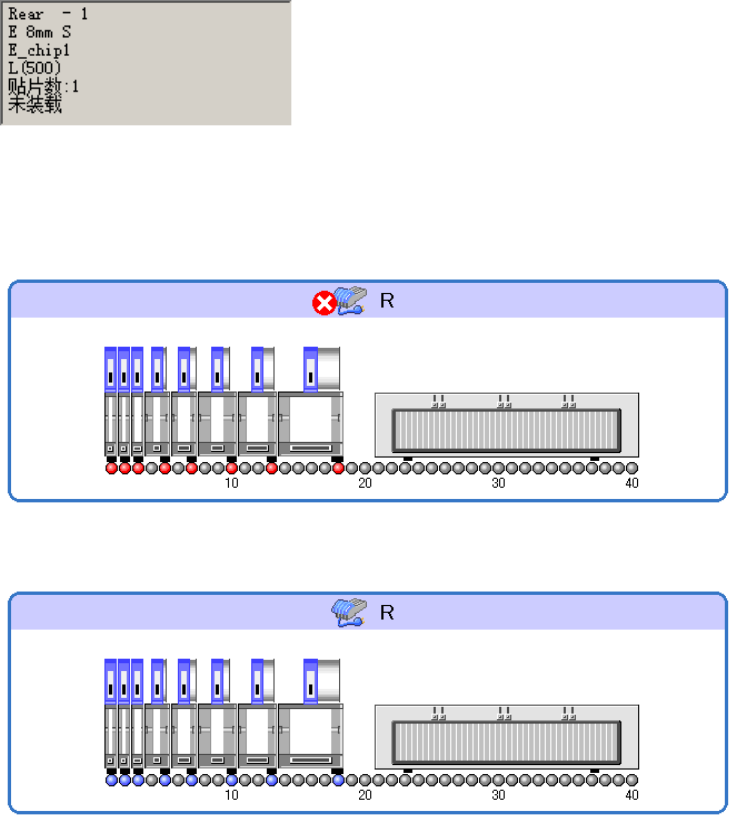

电动送料器有错误时，电动送料器连接部的○标记会显示红色。
电动台架、机械台架如果装错，台架图上会显示×标记。
台架装错、电动送料器错误时
正常时
第 1 部 基本篇 第 4 章 制作生产程序
4-151
(2) 在供料器窗口中进行编辑
在供料器分布窗口中，使用鼠标就可编辑供料器配置。
但IC回收带不能编辑。

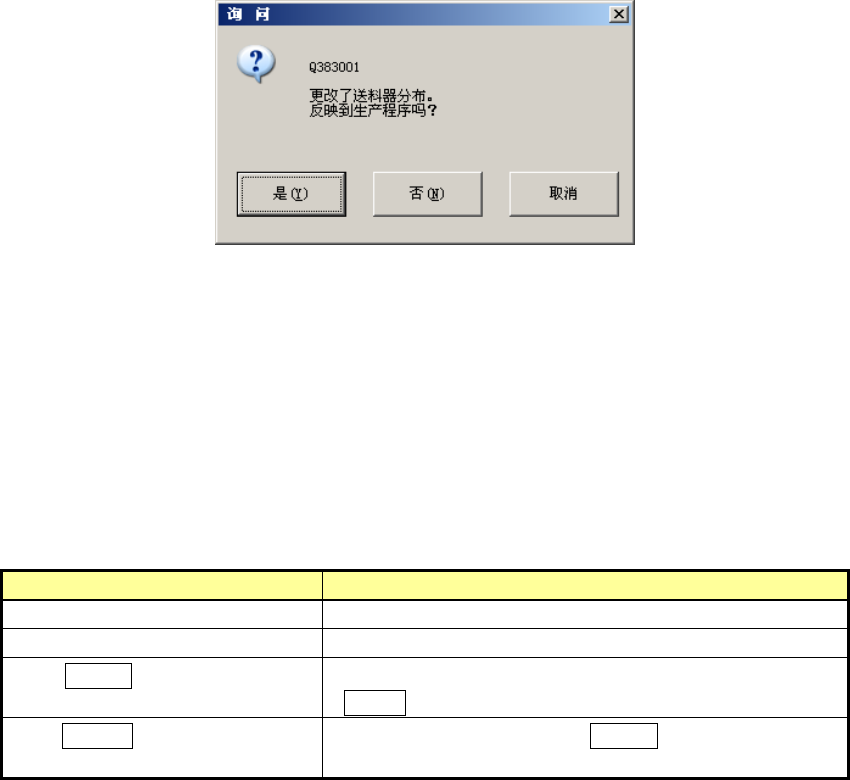

编辑后关闭供料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。
● 是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
● 否 ： 不保存变更内容并退出。
● 取消 ： 返回供料器分布的画面。
1) 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将以橙色区别显示。
选择供料器的方法有以下几种。
操作 结果
用鼠标点击供料器。 点击的供料器成为选中状态。
拖拽鼠标圈住供料器。 拖拽鼠标形成四边形，四边形内的供料器为选中状态。
按住 CTRL 键的同时点击供料
器
如果还有其他要选中的供料器，则按住该供料器
+CTRL 键，则点中的供料器成为选中状态。
按住 SHIFT 键的同时点击供料
器
点最初指定的供料器，按住 SHIFT 键，再点最后要选
中的供料器，之间的供料器全部为选中状态。
