第2部 功能详解篇 第1 3章 选项 组件 13-166 3) 将旋转型焊锡转印装置对准台架的销孔进行安装，固定夹紧单元。 * 电动规格要将旋转型焊锡转印装置对准台架的轨道安装。 机械台架规格 电动台架规格 旋转型焊锡转印装置 台架 旋转型焊锡转印装置 台架 夹紧单元
第2部 功能详解篇 第13章 选项组件
13-165
13-23-3 设置
13-23-3-1 安装焊锡转印装置
(1) 安装步骤
・
机械 电动台架规格
1) 使用带帽螺丝将刮浆板安装到旋转型焊锡转印装置上。
※仅电动型需要进行安装 X_STOPPER_BR_V 的作业。
电动台架规格
2) 一边向箭头方向推 X_STOPPER_BR_V，一边用螺丝(M3)固定金属板。
螺丝（M3 × L=5）
(
L6030592TN
)
X_STOPPER_BR_V
(
40122726
)
旋转型焊锡转印装置
带帽螺丝
刮浆板单元
第2部 功能详解篇 第13章 选项组件
13-166
3) 将旋转型焊锡转印装置对准台架的销孔进行安装，固定夹紧单元。
* 电动规格要将旋转型焊锡转印装置对准台架的轨道安装。
机械台架规格
电动台架规格
旋转型焊锡转印装置
台架
旋转型焊锡转印装置
台架
夹紧单元
第2部 功能详解篇 第13章 选项组件
13-167

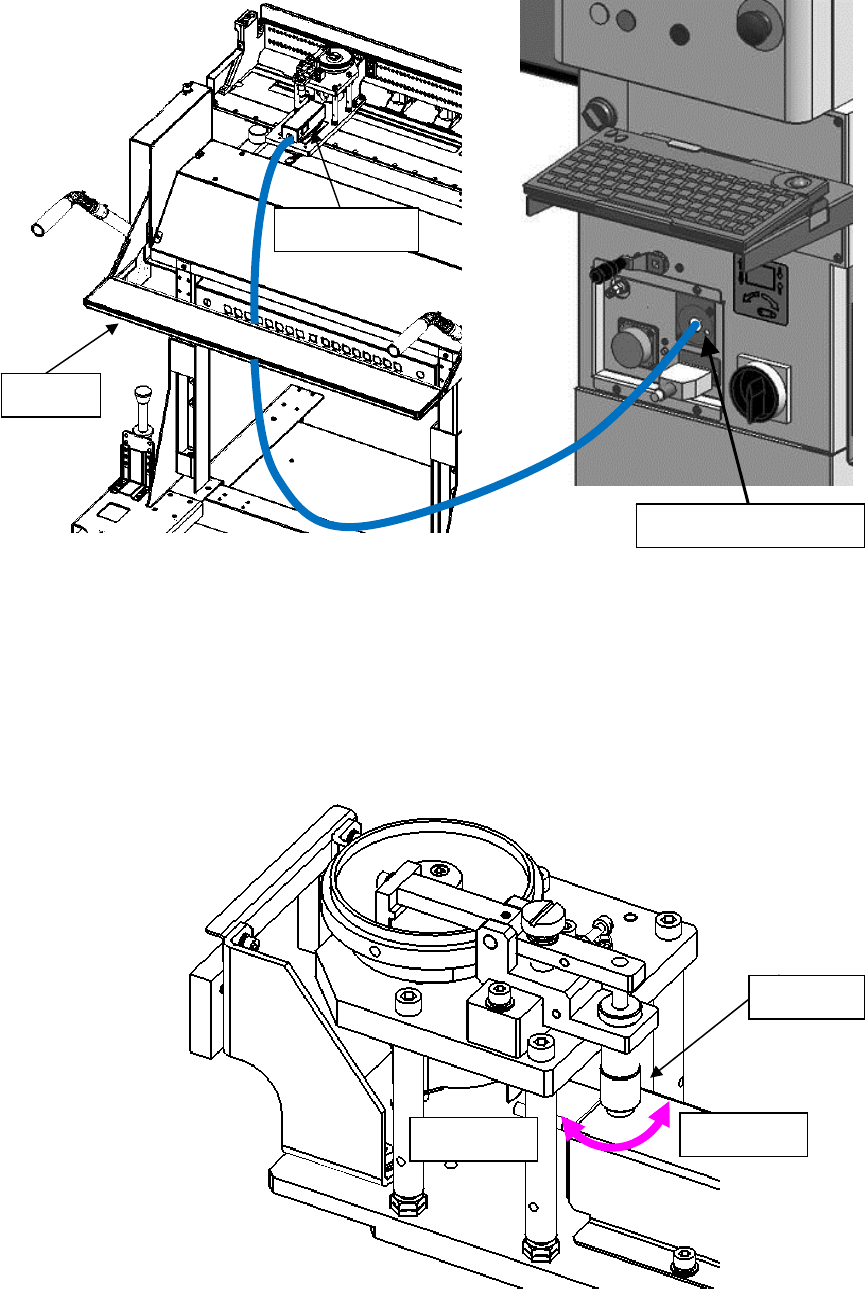

4) 将旋转型焊锡转印装置的电源穿过盘子的内侧插到「ROTARY SOLDER」上。
请打开旋转型焊锡转印装置的电源开关。
※电源线，请切断主机的电源后再拔下。
由于电源线长，请注意不要损伤电源线。
(2) 焊锡的膜厚调整方法
机械·电动台架规格
1) 旋转微计量器，可调整为任意的膜厚。
※请在设置时调整膜厚。
切勿在元件贴片中进行此操作。
如果在焊锡盘停止前接触刮浆板，可能会损坏刮浆板。
微计量器
将膜调薄
将膜调厚
电源开关
ROTARY SOLDER
台盘
