第2部 功能详解篇 第13章 选项组件
13-123
＜设置内容＞
项目 内容
助焊剂涂敷装置装配位置 通过示教设定助焊剂涂敷盘的各个槽的中心位置。
装配高度 通过示教设定助焊剂涂敷盘的装配高度。
装配位置 显示助焊剂涂敷装置 3 的装配孔位置。
按下[位置设定]按钮，即可变更装配孔位置。
只在使用助焊剂涂敷装置 3 时显示。
初始值，机械式台架为 76 号，电动式台架为 39 号。
※ 详细请参见下一节「13-18-4 台架用助焊剂涂敷装置装
配位置」。
＜输入范围及初始值＞
下限 上限 初始值
助焊剂涂
敷装置装
配位置
X
KE-3010
A
M、L 基板
助焊剂涂敷装置 2
KE-3010
A：128.50
873.20 728.00
助焊剂涂
敷装置 3
机械式台架
839.20 697.50
电动式台架
KE-3020VA
KE-3020VR
A
M、L 基板
助焊剂涂敷装置 2
KE-3020V
A：193.50
KE-3020VR
A：198.50
756.20 728.00
助焊剂涂
敷装置 3
机械式台架
722.20 697.50
电动式台架
Y
M 基板
助焊剂涂敷装置 2
-76.00 890.50
528.00
助焊剂涂
敷装置 3
机械式台架
731.90
电动式台架
789.60
L 基板
助焊剂涂敷装置 2
-76.00 996.50
634.00
助焊剂涂
敷装置 3
机械式台架
837.90
电动式台架
895.60
装配高度
-10.00 -7.00 -9.00
第2部 功能详解篇 第13章 选项组件
13-124
(1） 助焊剂涂敷装置装配位置
由于助焊剂槽的高度（Z）比 OCC 的焦点高度低 9mm，所以要使用标准配置的厚度为 9mm
的「模具板」进行示教（膜槽对角线的 2 点示教）。
1) 请将模具板的基准孔插入 Φ6mm 销子，将对面一侧的槽槽嵌入 Φ4mm 销子，把模具板
装到助焊剂涂敷装置上。
2) 请把要使用的膜槽面朝上，将助焊剂槽的基准孔插入模具板的销子中，安装好。
(2） 装配高度 (请拆下模具板。)
选择「取得」后，会使用 508C 吸嘴进行助焊剂槽高度的测量。
选择「取得」后，会显示下列询问。
Φ6mm 销子
①模具板
②助焊剂涂敷盘
Φ4mm 销子
模具板销子
以真空测量
警告
选择「是」后，轴即移动。
在选择「是」前务请检查无人在进行装置内部的作业。
第2部 功能详解篇 第13章 选项组件
13-125

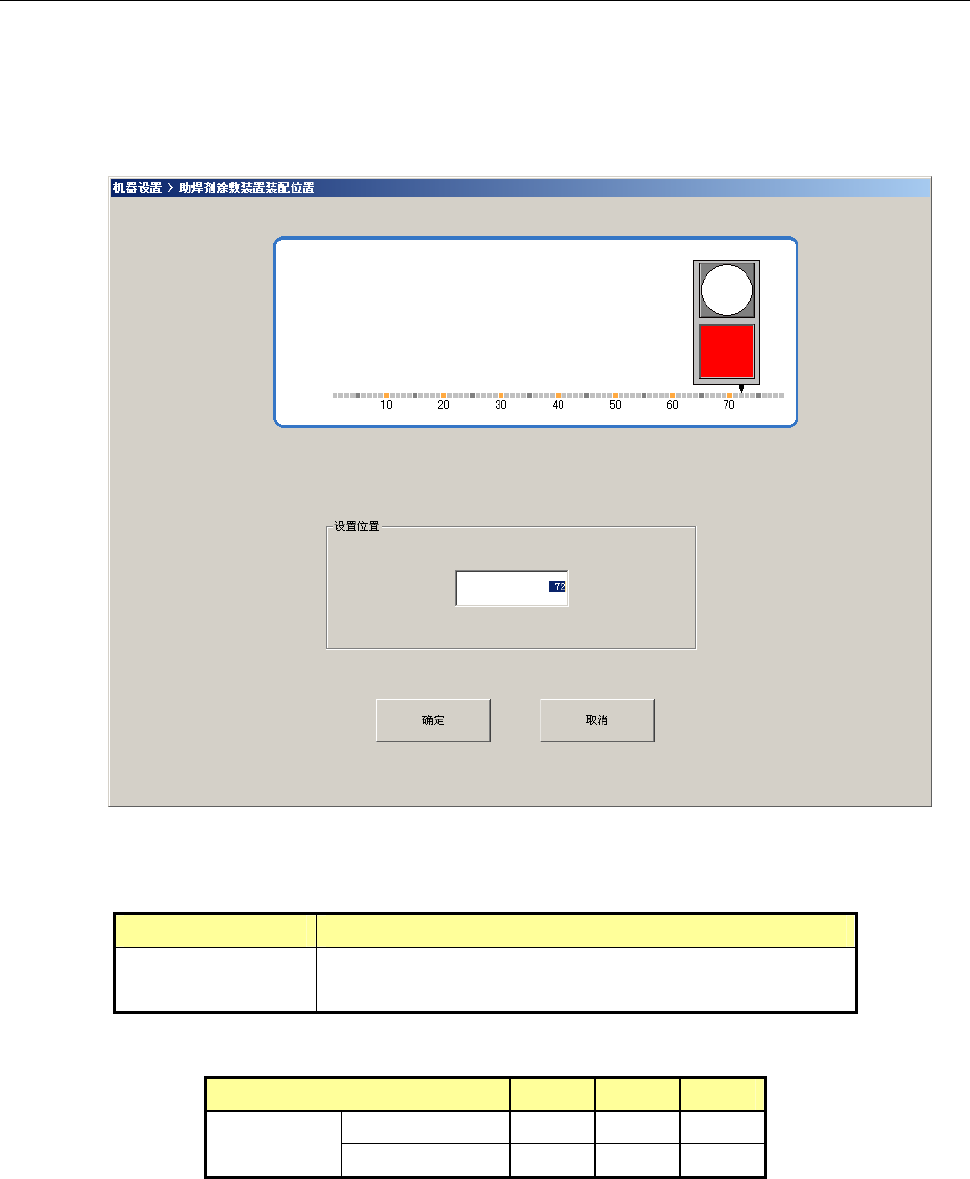

13-18-6-3 台架用助焊剂涂敷装置装配位置
在机器设置的[设置组]－[助焊剂涂敷装置装配位置]上按下[设置位置]按钮，启动[助焊剂涂敷装置装配
位置]对话框，设定助焊剂涂敷装置 3 的单元装配位置。
机械式台架用 DTS、后侧 IC 回收带已经设定时，设定位置的输入范围为减去机械式台架用 DTS、后
侧 IC 回收带的占有孔号。
＜设定内容＞
项目 内容
设定位置 设定助焊剂涂敷装置 3 的装配孔号。
装配孔号、机械式台架/电动式台架分别保存数据。
＜输入范围及初始值＞
下限 上限 初始值
设定位置
机械式台架
9 76 76
电动式台架
5 39 39
