第2部 功能详解篇 第8章 机器设置 8-33 8-4-10 使用单元 请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。 选择使用单元后，可显示如下带各种选项卡的使用单元设置画面。 可以选择各选项卡，设置 [ 标准使用单元 ] 、 [ 选项使用单元 ] 、 [ 使用单元（标准功能） ] [ 使用单元（特殊功能） ] 、 [VCS] 、 [MTC] 、 [Fluxer] 。
第2部 功能详解篇 第8章 机器设置
8-32
(2) 设置方法
1) 标记位置校正
进行 MTS 送料器台架第 1 标记和第 2 标记位置的示教。
选择要设置偏差的标记项目，按下 HOD 装置键（「HMS」或「CAMERA」）显示 MTS 送料器
台架标记，开始进行示教。
检查和进行调整，使示教位置在送料器台架标记的中心上。
示教结束后，会自动输入相对于送料器台架标记位置设计值的 X、Y 偏差值。
2) 高度校正
① 设置测量坐标（绝对坐标）
示教或用键盘输入，设置需要测量的托盘垫面的3个点的坐标（XY）。
选择托盘垫面上的「测量位置」项目，按下HOD装置键（「HMS」）显示MTS送料器台架
标记，开始示教。
请按照选择的装置的操作方法，确认并调整测量的位置。
示教结束后，会自动输入测量到的X、Y位置的坐标。
※为了求得托盘垫面高度的平均值，各个测量位置之间的
X
、
Y
要留下一定间隔，避开托盘垫
的突出部（放在托盘架、托盘垫上的托盘等）或被打穿的部分（托盘架的安装孔等）。
② 设置高度校正值
按下「自动取得」按钮进行示教，或从键盘输入进行设置。

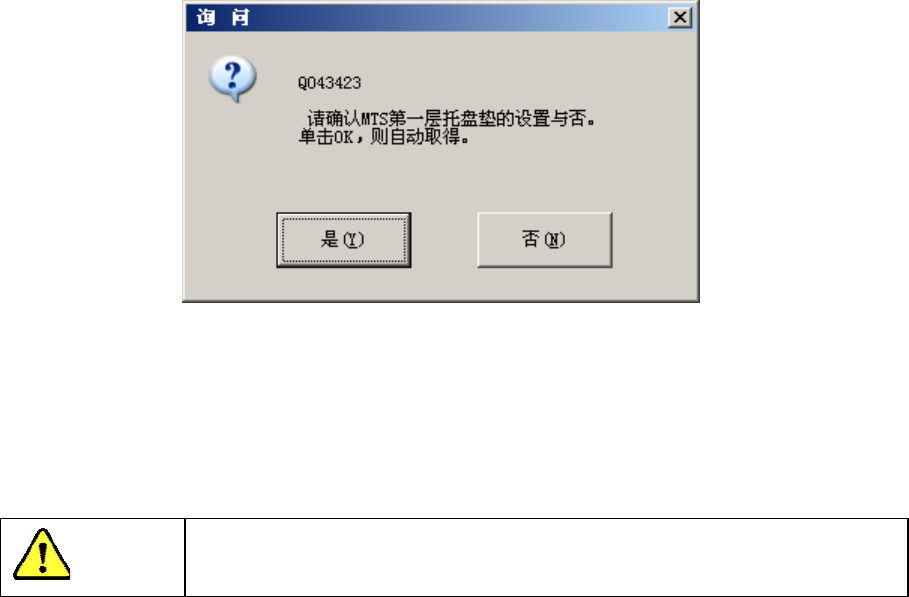

选择「自动取得」「高度校正」 后，会显示如下信息。
按下「是」后，可测量位置 1～3 的高度，取得高度校正值（距离 MTS 高度 9mm
的偏差值）。
注）可用
HMS
取得的范围为－
10mm
～
10mm
。超出这个范围外的测量值将显示错误，不能
自动取得。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
第2部 功能详解篇 第8章 机器设置
8-33
8-4-10 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示如下带各种选项卡的使用单元设置画面。
可以选择各选项卡，设置[标准使用单元]、[选项使用单元]、[使用单元（标准功能）]
[使用单元（特殊功能）]、[VCS]、[MTC]、[Fluxer]。
第2部 功能详解篇 第8章 机器设置
8-34
8-4-10-1 标准使用单元
选择[标准使用单元]的选项卡后，即可显示如下画面。
此外，在使用单元的初始画面上，也有[标准使用单元]画面。
(1) 设置项目
No.
项目 设置内容
1
标准使用单元 指定使用／不使用单元。
万一单元发生故障时，若本项目里设置为“不使用单元”，
可在不变更生产程序数据的情况下执行吸取贴片。
1) 生产程序为完成贴片需要上述单元时，是否实际进行贴片，如下表显示。
No.
单元 生产动作
1
各 Head
L1-Head
L2-Head
L3-Head
L4-Head
L5-Head
L6-Head
R-Head
优化功能，不对这些 Head 分配元件。
若这些 Head 有准备贴片的元件时，则有替代的
Head，未指定 Head 时则会用替代 Head 进行贴片。
不能贴片时，在生产开始前检查时会出现错误而无
法生产。出现这种情况时请修改生产程序。
2
各台架
传送带浮动传感器
（内侧·外侧）
只需删除功能，即可执行贴片。
3
各台架
防止误安装传感器
只需删除功能，即可执行贴片。
2) 有些供料器类型（老式32mm纸粘着带状供料器等），因金属框遮挡传感器，传送带悬浮传
感器只能设置使用外测。
