第 2 部 功能详解篇 第 9 章 手动控制 9-70 9-9-9 SOT 方向检查台控制 从菜单中点击 [ 其他 (O)]-[SOT 方向检查台控制 (T)] 、 或点击命令按钮中的 [SOT 方向检查台控制 ] 后， 可 显示 SOT 方向检查台控制画面。 只有安装 SOT 方向检查功能选项的机器才有显示。 (1) 控制项目 控制真空的 ON ／ OFF 。 选择 [ON(O)] 按钮、 [OFF(F)] 按钮、 [ON/OFF(/…
第 2 部 功能详解篇 第 9 章 手动控制
9-69
(3) 控制项目
通过单选按钮选择控制项目。
1)电容计测
测量电容器元件的容量。
选择[计测（S）]按钮、[模式（M）]按钮，或按下[F3]键、[F4]键、[F5]键，来进行控制。
2)二极管计测
测量二极管元件的极性。
选择[计测（S）]按钮、[模式（M）]按钮，或按下[F3]键、[F4]键、[F5]键，来进行控制。
3）电阻计测
测量电阻元件的电阻值。
选择[计测（S）]按钮、[模式（M）]按钮，或按下[F3]键、[F4]键、[F5]键来进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-70

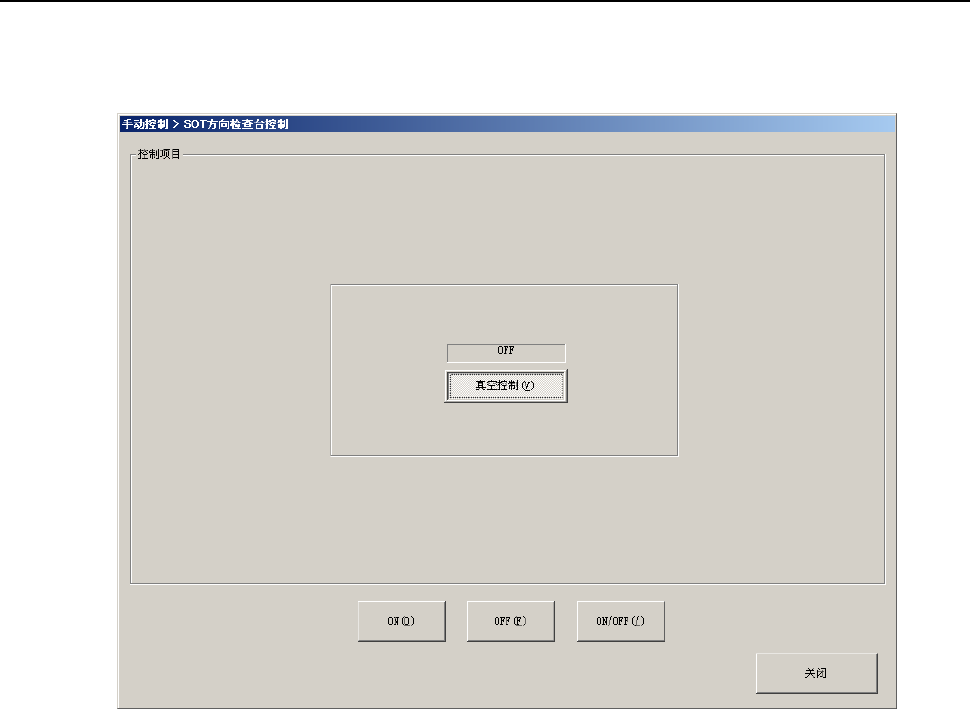

9-9-9 SOT 方向检查台控制
从菜单中点击[其他(O)]-[SOT 方向检查台控制(T)]、或点击命令按钮中的[SOT 方向检查台控制]后，可
显示 SOT 方向检查台控制画面。
只有安装 SOT 方向检查功能选项的机器才有显示。
(1) 控制项目
控制真空的 ON／OFF。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮或按下[F3]键、[F4]键、[F5]键来进
行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-71

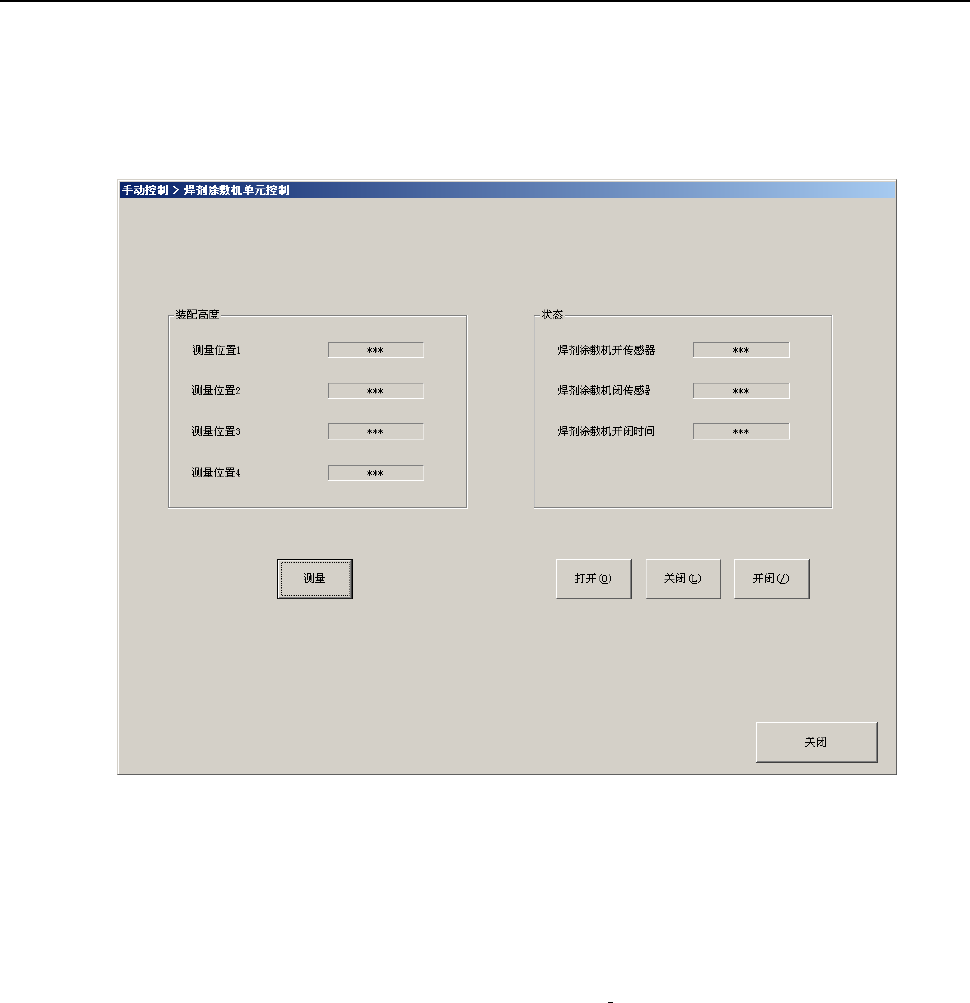

9-9-10 焊剂涂敷机单元控制
从菜单中选择[其他(O)]－[焊剂涂敷机单元控制(F)]，或选择命令按钮的[焊剂涂敷机控制]后，
可显示焊剂涂敷机单元控制画面。
只有安装助焊剂涂敷单元选项、旋转型焊锡转印装置的机器，才有显示。
<助焊剂涂敷装置时>
(1) 装配高度
用 HMS 测量空腔 4 角的高度，显示测量的结果。
选择[测量]按钮，或按[F3]键，进行控制。
(2) 状态
显示焊剂涂敷机状态及焊剂涂敷机开始开关到传感器检出为止的时间。
选择[打开(O)]按钮、[关闭(L)]按钮、[打开/关闭(/)]按钮或按下[F4]键、[F5]键、[F6]键来
进行控制。
