第 1 部 基本篇 第 4 章 制作生产程序 4-225 2) 正在连续测量的画面 连续测量过程中显示如下画面。显示连续测量的元件内容及吸取位置，依次显示处理内容。 a) 全体的进展状况 以进度条显示当前的进展情况。 要强行中断测量时，请按下 < STOP > 开关，则显示以下信息。请选择是否中断测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-224
b)测量范围
进一步设置被测量元件的条件，锁定为特定编号的元件。
● 开始元件号：要指定开始测量的元件数据的编号时，勾选此项。
● 结束元件号：要指定结束测量的元件数据的编号时，勾选此项。
● 只限贴片元件：仅限定贴片数据中指定的元件数据时，勾选此项。
c)测量项
选择要测量的项目。默认为选择所有可测量的项目。根据元件类型，可测量的项目会有所不
同。
d)设置元件归还
设置尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还
元件每次都归还到原来的位置。
● 每次废弃
元件每次都废弃。
● 每次询问
每次测量结束后进行询问。
e)连续测量按钮
开始连续测量。
f)返回按钮(ESC键)
返回原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-225

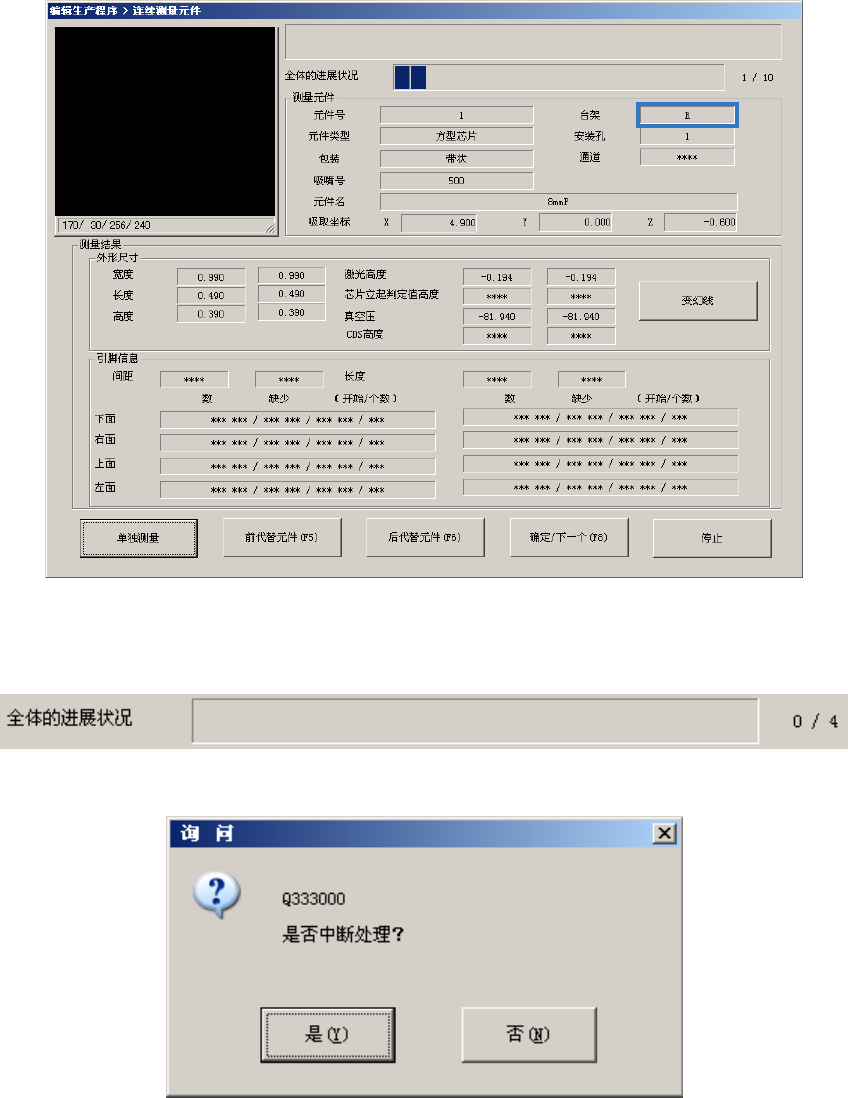

2) 正在连续测量的画面
连续测量过程中显示如下画面。显示连续测量的元件内容及吸取位置，依次显示处理内容。
a)全体的进展状况
以进度条显示当前的进展情况。
要强行中断测量时，请按下< STOP >开关，则显示以下信息。请选择是否中断测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-226
3) 连续测量结果
连续测量结束后，显示如下的结果画面。
a)全体的进展状况
以进度条显示当前的进展情况。
ｂ) 显示内容
有关显示的内容，与前述的「单独测量结果」内容基本相同。
相关内容请参见「单独测量结果」。
ｃ)单独测量(F10键)
转入单独测量模式。
ｄ)前代替元件(F5键)、后代替元件(F6键)
如果当前显示的元件有代替元件时，显示此项。
ｅ)确定/下一个 (F8键)
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
f）停止
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
