第 1 部 基本篇 第 4 章 制作生产程序
4-226
3) 连续测量结果
连续测量结束后，显示如下的结果画面。
a)全体的进展状况
以进度条显示当前的进展情况。
ｂ) 显示内容
有关显示的内容，与前述的「单独测量结果」内容基本相同。
相关内容请参见「单独测量结果」。
ｃ)单独测量(F10键)
转入单独测量模式。
ｄ)前代替元件(F5键)、后代替元件(F6键)
如果当前显示的元件有代替元件时，显示此项。
ｅ)确定/下一个 (F8键)
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
f）停止
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-227
ｇ)测量错误

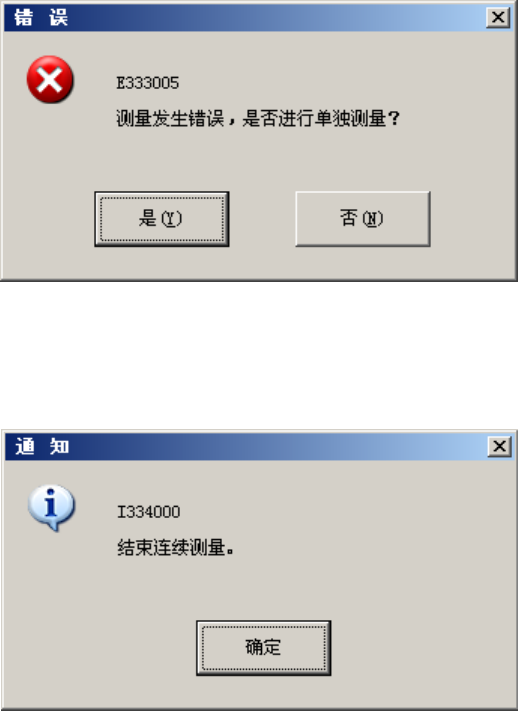

因某种原因在测量中发生错误时，显示如下提示信息。
选择“是”，可转入单独测量模式。
选择“否”，则转移到下一个元件的测量。
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-228
4-5-4-2-4 测量贴片基板面高度
使用 HMS 测量贴片位置的基板面高度。
(1) 条件设置

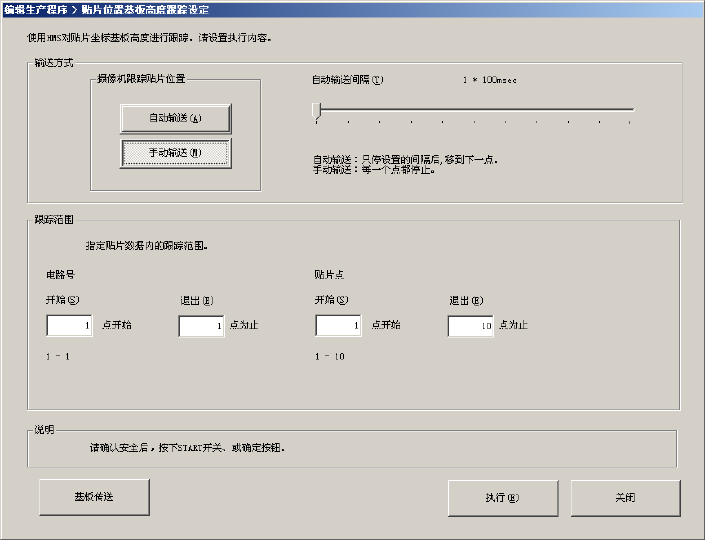

从[菜单]－[机器操作]－[测量]中选择[测量贴片基板面高度]，即显示如下测量条件设置画面。
1） 输送方式
a) 摄像机跟踪贴片位置
● 自动输送
按一定的间隔，对各个贴片位置用摄像机进行拍摄。
仅按「自动输送间隔」中设置的时间停留，经过该时间后，即移动到下一点。
<自动输送间隔>
使用滑动条调整停止间隔。最小可设置 10msec，最大可设置 5 秒。
● 手动输送
保持停止状态，直至用户操作后，再向下一点移动。
2) 跟踪范围
输入跟踪范围：电路号从几号到几号，贴片数据从第几点到第几点。默认为执行所有贴片点。
对跟踪条件全部设置，准备完成后，按＜开始＞开关或[执行]按钮。
按[关闭]按钮，则返回到原来的画面。
