第2部 功能详解篇 第8章 机器设置
8-55
(1) 设置项目
在检查坏板标记单元中选择 OCC 时
No. 项目 设置内容
1 有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2 无标记位置 没有坏板标记位置(基板表面)
3 设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
在检查坏板标记单元中选择坏板标记读入器时
No. 项目 设置内容
1 传感器 ON 位置 设置传感器 ON 的位置
2 传感器 OFF 位置 设置传感器 OFF 的位置
(2) 设置方法
选择“坏板标记检查单元”。如通过 OCC 识别坏板标记，请选择[OCC]。如通过坏板标记读入器识
别坏板标记，请选择[坏板标记读入器]。
根据所选择的检查单元的不同，画面显示的设置项目内容会有所不同，要对各设置项目进行示教。
在设置使用单元（选项单元）时把使用坏板标记读入器设置为“不使用”时，无法选择“坏板标记读
入器”。
1) 选择 OCC 时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) XY 的位置时，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
d) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按[摄像机]按钮后即
可开始进行示教。
2) 选择坏板标记读入器时
a) 可分别直接由键盘输入。
b) 通过功能栏的示教输入。
c) 输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
d) 输入 XY 位置后，执行自动示教临界值。
第2部 功能详解篇 第8章 机器设置
8-56
(3) 执行动作(OCC)
1) OCC 坏板标记阈值的设置动作

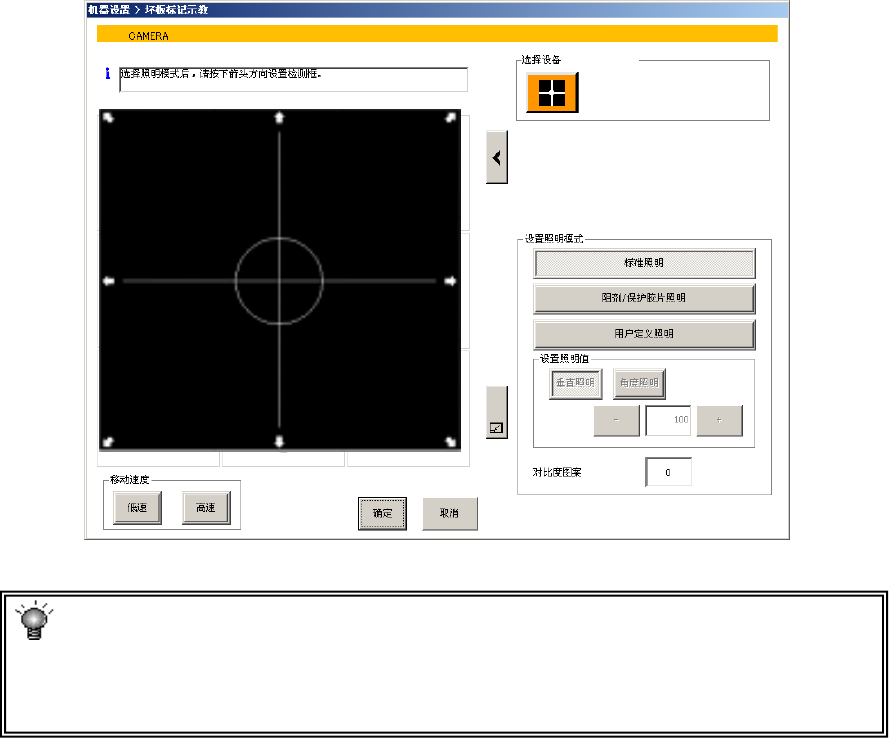

a) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按[摄像机]按钮后即
可开始进行示教。
b) 确认坏板标记位置的坐标后，设置检测框的位置（左上、右下）。
可通过示教画面的方向键改变检测框的尺寸，按下[OK]按钮确定检测框的尺寸。
标记相对于基板反映较暗时，请按下选择装置的摄像机按钮。
会切换极性，使相对于基板反映较暗的标记变得较白。
使用摄像机按钮切换极性，仅在输入刻度框时有效。
第2部 功能详解篇 第8章 机器设置
8-57

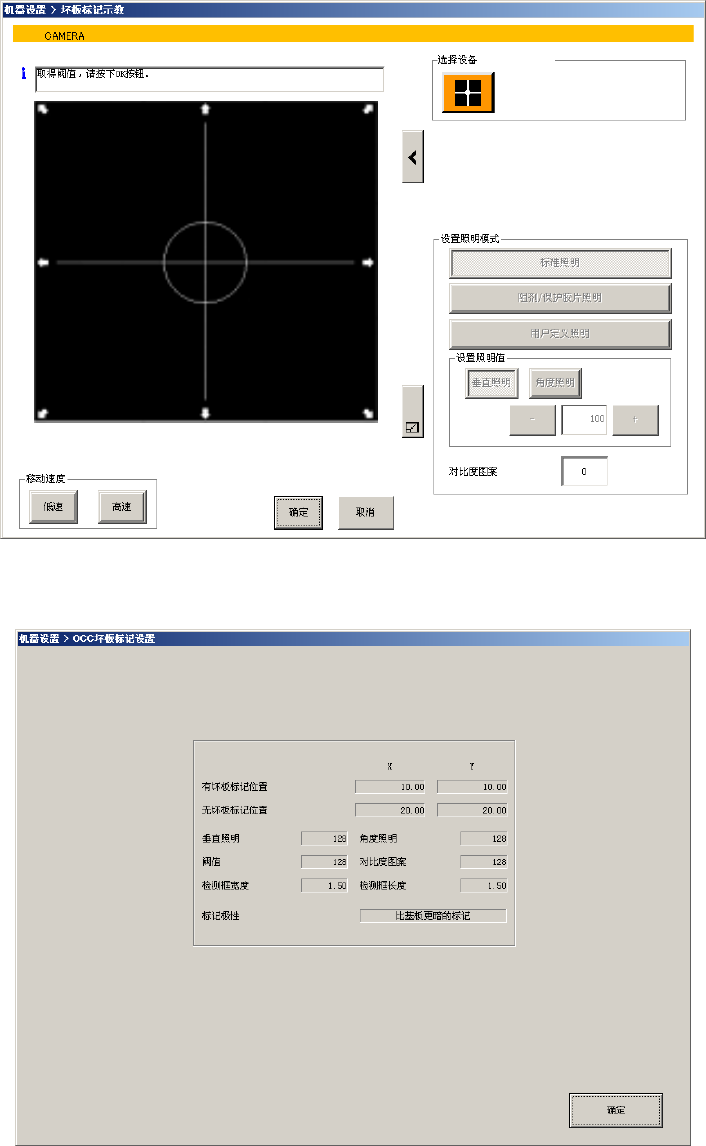

c) 确定检测框的尺寸后，开始测量阈值。系统将交替识别有标记位置和无标记位置。
d) 测量后获得阈值后，按下[OCC 坏板标记信息]按钮，画面可显示测量结果。
