13-18-9 编辑程序

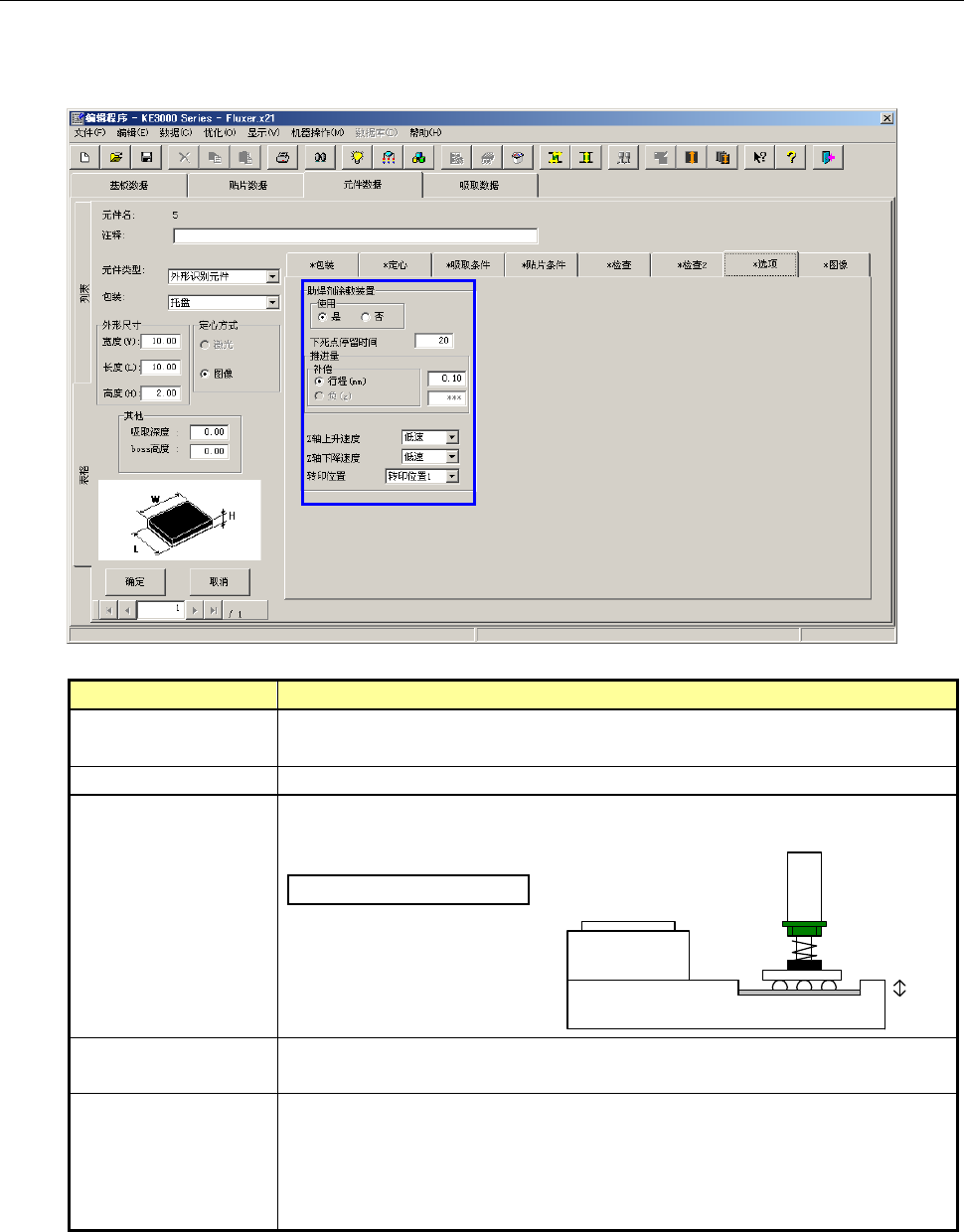

以元件数据的“选项”进行助焊剂涂敷装置的动作设定。
只有定心方式已设为图像的元件可以设定。
项目 内容
使用 对助焊剂涂敷装置动作的使用设定「执行」或「不执行」。
初始设置为「否」。
下死点停留时间 设定助焊剂转印时贴装头的 Z 轴下降后的等待时间。
补偿 设定元件压入助焊剂涂敷装置上面的程度。
（从行程（mm）/负荷（g）选择。）
补偿=t（槽的深度）＋α
α： 由于凸点直径是有偏差
的，所以多设定 0.1mm
左右（α=0.1mm）可使助
焊剂的转印量比较稳定。
Z 轴上升/下降速度 设定助焊剂转印时贴装头的 Z 轴上升/下降速度。
（如果被选择的是负荷(g)，则下降速度为 FC 速度。）
转印位置 选择助焊剂转印位置 1～4。
选择范围根据机器总体设置中设定的槽的类型而不同。
1槽型：转印位置固定为 1
2槽型：转印位置可从 1、2 中选择
4槽型：转印位置可从 1、2、3、4 中选择
t
第2部 功能详解篇 第13章 选项组件
13-129
13-18-10 生产
13-18-10-1 注入助焊剂
请卸下助焊剂容器盖，将助焊剂注入到助焊剂容器内。
※注：
助焊剂内含有溶剂。如果附着到线材或气动机器的部件上，则可能因材料劣化而引起故障。并
且，一旦黏附在活动部件上并凝结的话，则可能引起动作不良等故障。请小心操作，避免助焊
剂掉落到周围。
13-18-10-2 助焊剂的取出
① 助焊剂容器放在助焊剂涂敷盘上不要取下，将它们一起从涂敷装置上卸下。
② 请把助焊剂涂敷盘反过来，将助焊剂回收到助焊剂容器里。
③ 废弃已用过的助焊剂，并除掉附着在助焊剂容器和助焊剂涂敷盘上的助焊剂。
④ 请清洗助焊剂容器和助焊剂涂敷盘。
使用的洗涤剂根据助焊剂的种类而异。具体请向贵方使用的助焊剂制造商咨询。
另外，助焊剂容器盖是树脂制品。请勿使用有机溶剂。
注入助焊剂
助焊剂容器盖
助焊剂涂敷盘
助焊剂容器
助焊剂涂敷装置
第2部 功能详解篇 第13章 选项组件
13-130
13-18-11 助焊剂涂敷盘「开」速度的调整
要根据助焊剂黏度的差别等调整助焊剂成膜速度时，请调整助焊剂涂敷盘的「开」速度。
<调整方法>
① 拧松速度控制器的制动螺母。
② 请旋转手柄进行调整。调整后请拧紧制动螺母，锁定手柄。
※注） 对有些助焊剂的黏度，有时即使旋转速度控制器的手柄也不能调整到所希望的速度。

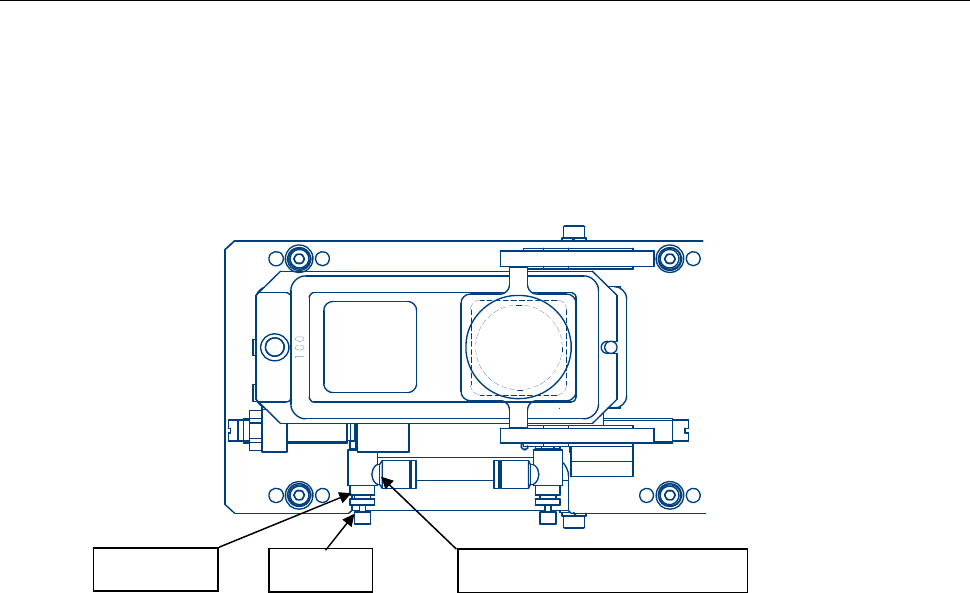

「开」速度调整速度控制器
手柄
制动螺母
