第2部 功能详解篇 第6章 通用图像元件 6-27 6-4-4 外形元件类的制作方法 进行外形元件类(仅“角”、“边”的元件)的简易输入。 其条件为∶所有的元件组必须都位于角上或边上，且元件组的最大数目为“4”。 (1) 起动「用图表来编辑外形元件组」画面 ① 在元件数据画面中选择“外形元件类”，并选择“简易输入”。 ② 显示「用图形方式编辑元素组」画面。
第2部 功能详解篇 第6章 通用图像元件
6-26
(3)

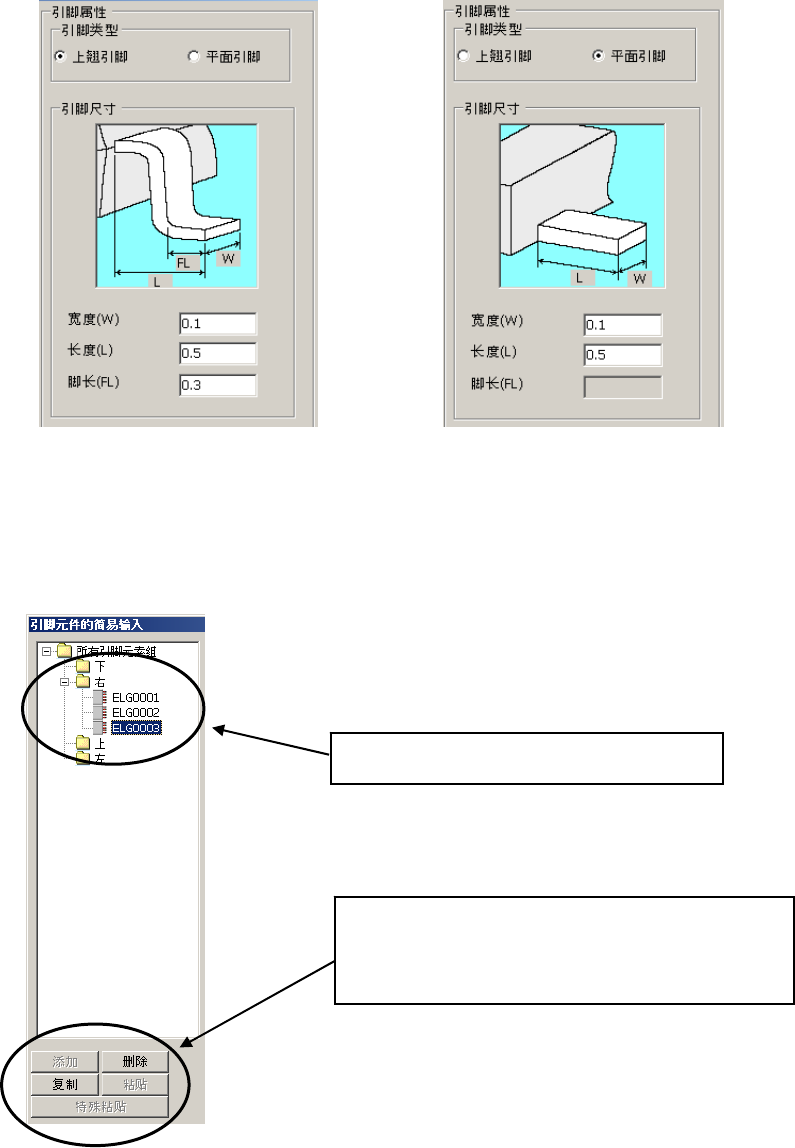

引脚属性
选择引脚的类型，输入引脚的尺寸。
·
引脚特征(鸥翼形引脚) · 引脚特征(平板引脚)
(4) 元件组的编辑
在「引脚元件组一览表」画面中进行元件组的追加、删除或复制。其操作方法与 Windows 的
浏览器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
第2部 功能详解篇 第6章 通用图像元件
6-27
6-4-4 外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件)的简易输入。
其条件为∶所有的元件组必须都位于角上或边上，且元件组的最大数目为“4”。

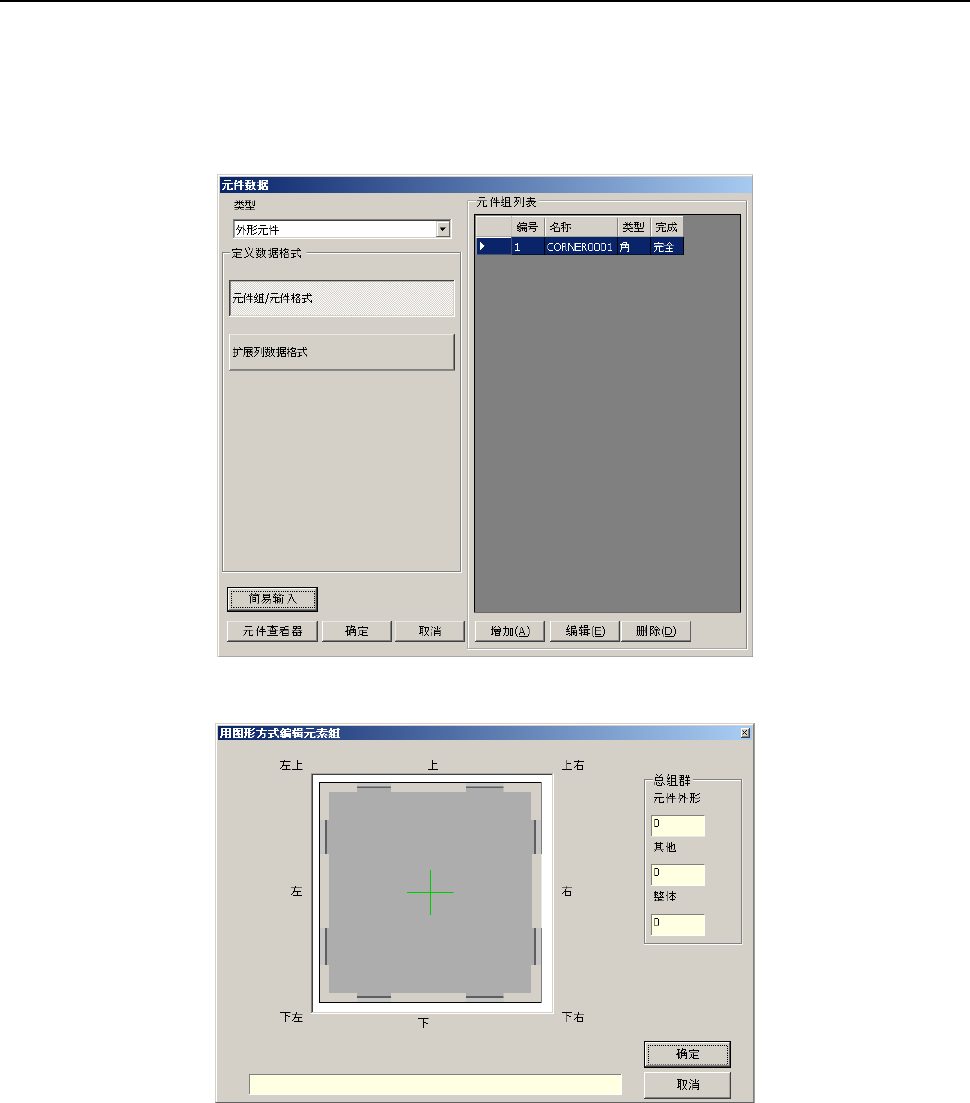

(1) 起动「用图表来编辑外形元件组」画面
① 在元件数据画面中选择“外形元件类”，并选择“简易输入”。
② 显示「用图形方式编辑元素组」画面。
第2部 功能详解篇 第6章 通用图像元件
6-28

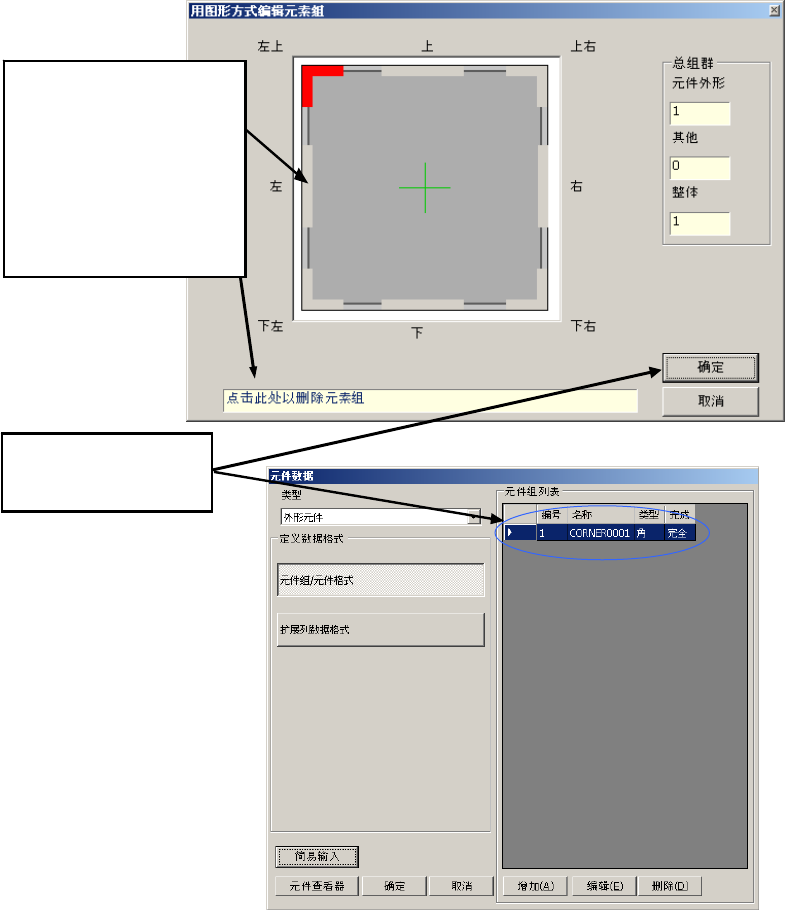

(2)
元件组的追加
在角或边的附近，如果
用鼠标箭头置于可追加
元件组的位置，鼠标箭
头变为手的形状，同时
在对话框的下方出现提
示信息。请在该位置点
击鼠标。
单击[确定]，则制作
元件组。
