第 1 部 基本篇 第 4 章 制作生产程序 4-71 元件种类 测量位置 测量高度 BGA FBGA レーザ測定位置 部品高さ t -0.86t -0.86×t 网络电阻 レーザ測定位置 部品高さ t -－ 2 t 与方形芯片 相同 微调电容器 レーザ測定位置 部品高さ t モールド部 -(t - 0.7) - (t - 0.7) 单向引脚连接器 双向引脚连接器 Z 形引脚连接器 レーザ測 定位 置 部品高さ t -0 . 5t - …
第 1 部 基本篇 第 4 章 制作生产程序
4-70
元件种类 测量位置 测量高度
SOT
レーザ測定位置
モールド部
部品高さ
t
-γ
-r
r=0.25
SOP
HSOP
レーザ測定位置
モールド部
部品高さ
t
-0.7t
-0.7×t
SOJ
レーザ測定位置
モールド部
部品高さ
t
-0.65t
-0.65×t
QFP
レーザ測定位置
モールド部
部品高さ
t
-0.7t
-0.7×t
QFN
レーザ測定位置
モールド部
部品高さ
t
-0.5t
-0.5×t
QFJ(PLCC)
※LNC60
β
レーザ測定位置
モールド部
部品高さ
t
-(t - β)
β = 0.4
QFJ(PLCC)
※FMLA
レーザ測定位置
モールド部
部品高さ
t
-0.65t
-0.65 × t
PQFP(BQFP)
レーザ測定位置
モールド部
部品高さ
t
-0.45t
-0.45×t
TSOP
レーザ測定位置
モールド部
部品高さ
t
-0.7t
-0.7×t
TSOP2
レーザ測定位置
モールド部
部品高さ
t
-0.7t
-0.7×t
元件高度
激光测定位置
激光测定位置
(继续)
激光测定位置
模部
元件高度
激光测定位置
元件高度
元件高度
元件高度
激光测定位置
元件高度
激光测定位置
元件高度
激光测定位置
激光测定位置
模部
模部
模部
模部
激光测定位置
元件高度
模部
元件高度
激光测定位置
模部
模部
模部
模部
模部
模部
模部
模部
模部
元件高度
模部
元件高度
第 1 部 基本篇 第 4 章 制作生产程序
4-71
元件种类 测量位置 测量高度
BGA
FBGA
レーザ測定位置
部品高さ
t
-0.86t
-0.86×t
网络电阻
レーザ測定位置
部品高さ
t
-－
2
t
与方形芯片
相同
微调电容器
レーザ測定位置
部品高さ
t
モールド部
-(t - 0.7)
- (t - 0.7)
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
レーザ測定位
置
部品高さ
t
-0.5t
- 0.5×t
J 引脚插座
レーザ測定位置
部品高さ
t
0
0
鸥翼式插座
レーザ測定位置
部品高さ
t
0
0
带减震器的插座
レーザ測定位置
部品高さ
t
0
0
其他元件
レーザ測定位置
部品高さ
t
モールド部
-0.5t
-0.5×t
注 1：对 0603 电阻等方形芯片元件贴片，当发生角度偏差时，在元件数据的[定心]选项卡画面中，
将[激光高度]的数值向元件上面移动–t/3 （默认值为–t/2），有时可以改善。
元件高度
激光测定位置
元件高度
元件高度
元件高度
模部
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
激光测定位置
元件高度
元件高度
元件高度
模部
元件高度
第 1 部 基本篇 第 4 章 制作生产程序
4-72

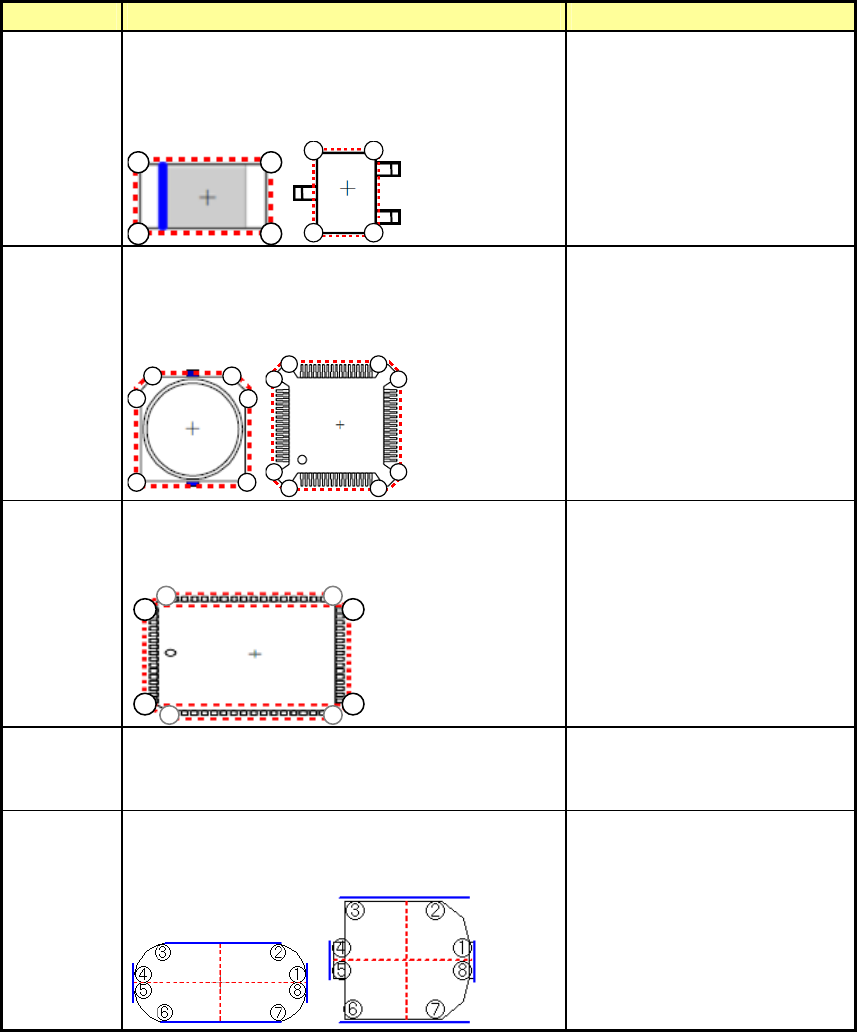

5) 元件形状
可以指定供激光识别用的元件形状。主要用途如下：
元件形状 动作 用途
无缺角 根据测量数据检测出 4 个顶点，进行位置偏差、
角度偏差的计算、校正，并进行贴片。
对于无缺角，近似四边形形状的元件，可设置此
种元件形状。
2
3 4
1
2 1
3 4
芯片、圆筒形芯片、SOT、QFN、
微调电容器、单向连接器、双
向连接器、Z 引脚连接器、其
他元件
有缺角 根据测量数据检测出 5～8 个顶点，进行位置偏
差、角度偏差的计算、校正，并进行贴片。
元件中只要有 1 个缺角，以及 QFP 等在激光测
量位置有引脚的元件，可设置此种元件形状。
1
2 3
4
6 5
1
23
4
5
6 7
8
铝电解电容、GaAsFET、SOP、
HSOP、SOJ、QFP、
FQFP(BQFP)、TSOP、
TSOP2、BGA、网络电阻、J
引脚插座、单向连接器、鸥翼
式插座、带减震器的插座
PLCC
根据测量数据检测出 8 个顶点，使用其中 4 个
点进行位置偏差、角度偏差的计算、校正，并进
行贴片。是 PLCC 专用的元件形状。
2
1
3
4
8
76
5
PLCC
圆筒 根据测量数据进行吸取角度的位置偏差计算、校
正，并进行贴片。
用于没有角的圆筒元件等。在
此种情况下，忽略角度（忽略
极性），仅求得元件的中心。
灵活 从测量数据中抽出在 X、Y 方向上能构成元件最
小宽度的附近 8 个点，计算·校正位置偏差、角
度偏差后，进行贴片。
用于使用「无缺角」、「有缺角」、
「PLCC」进行识别时发生激光
识别错误 93（形状识别错误）
的多角形元件等。
与其他元件形状相比使用数据
量少，因此精度稍差，但可以
测量更多种类的元件。
