第 1 部 基本篇 第 2 章 生产
2-69
3）生产管理信息（供应）
显示各供应装置的生产管理信息。

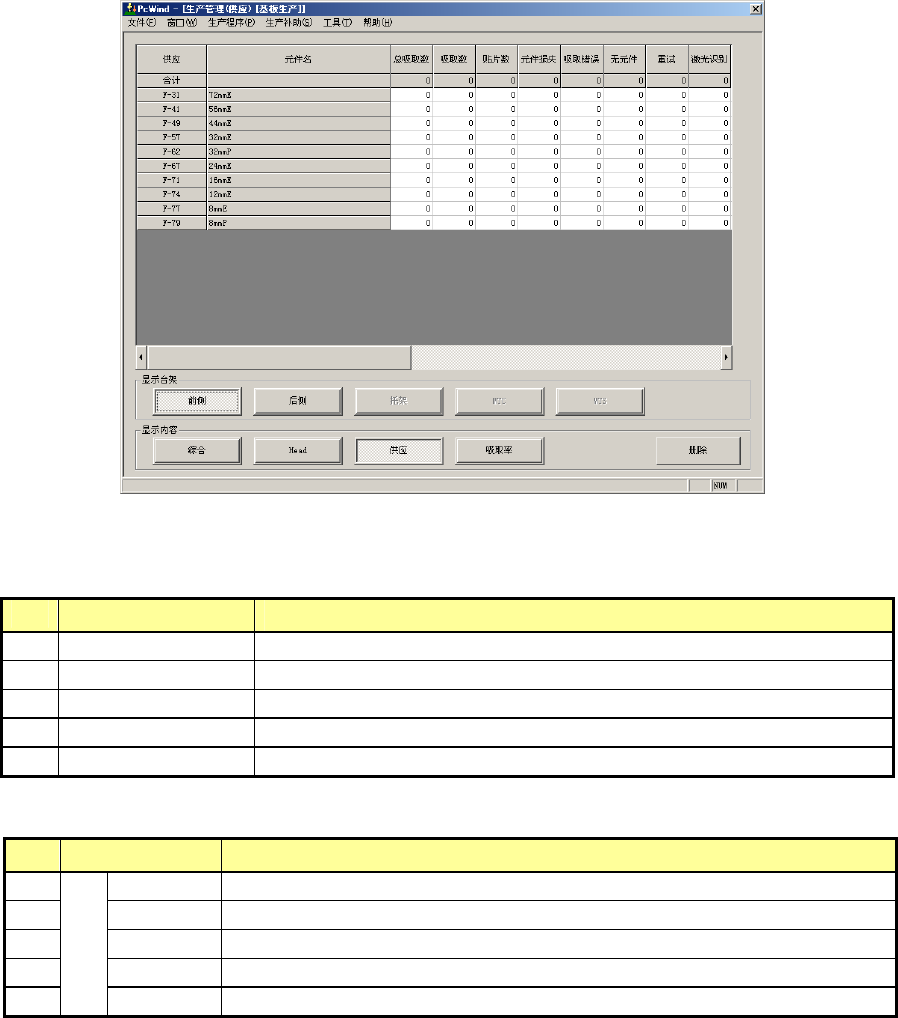

选择了前面时，将显示如下画面。
显示台架：选择列表显示的有元件的供料器台架。
No
项目 内容
1
前面 只显示设置在前面的元件。
2
后面 只显示设置在后面的元件。
3
托架(或 DTS) 只显示设置在托架、DTS 上的元件。
4 MTC
只显示设置在 MTC 的元件。
5 MTS
只显示设置在 MTS 的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目 内容
1
显
示
内
容
综合 显示综合管理信息。
2 Head
显示每 1 个 Head 的生产管理信息。
3
供应 显示每 1 个供应位置的生产管理信息。
4
吸取率 显示每 1 个供应位置的吸取率排序。
5
删除 删除生产管理信息。
第 1 部 基本篇 第 2 章 生产
2-70
No
项目 内容
1
供应位置
显示元件的供应位置。
如果是 ETF8D、管状供料器，则在括号内显示通道号。
2
元件名 显示供给的元件的名称。
3
总吸取数 该供应装置进行了吸取动作的次数。
（吸取数 + 吸取错误）
4
吸取数 该供应装置吸取成功的元件数。
5
贴片数 该供应装置吸取贴片的元件数。
6
元件损失
显示供应装置中损失的元件数。
如果变更了元件数据的重试次数时，则无法正确计算元件损失。
必须清除生产管理信息。
元件损失＝总吸取次数―重试×（元件数据的重试次数＋1）－贴片数
7
吸取错误 相应的供应装置中吸取失败的次数。
8
无元件
该供应装置发生元件用完的次数。
供料器的“无元件”与下述“重试”意义相同，设定了剩余数量时，
为“重试超次+剩余数量变为 0 的次数”。
9
重试
该供应装置重试超次错误的发生次数。
（按照在元件数据的「重试次数」设定的次数进行吸取，未能吸取时，
计数累加「1」。
10
LA 识别 相应的供应装置中由于 LA 识别重试超过限度发生的错误次数。
11
图像识别 相应的供应装置中由于图像识别发生的错误次数。
12
引脚弯曲 元件识别中判定为引脚弯曲的次数。
13
异元件 检出异元件的次数。
14
Vrfy/Sot
被判断为验证错误或 SOT 错误、元件方向错误的次数。
15
芯片站立 该供应装置吸取的元件被判定为芯片站立的次数。
16
共面 共面中判定为引脚悬浮的、球高度错误的元件数。
17
其他 判定为其他错误 (元件掉落等)的次数。
另外，各项目的合计显示于最上面第 2 行。
第 1 部 基本篇 第 2 章 生产
2-71
4)生产管理信息（吸取率）
显示“各供给的吸取率（吸取率 = 吸取数/（吸取数 ＋ 吸取错误数））”。
◇画面通常以「最差吸取率」顺序显示。
排序方法：选择列表排序方法。
No.
项目 内容
1
供给位置↓
按供应位置的升序显示。
2
吸取率（B/A）↓ 按吸取率的最差顺序显示。
3
吸取率（B/A）↑
按吸取率的最佳顺序显示。
4
识别率（C/B）↓
按识别率的最差顺序显示。
显示台架：选择列表显示的有元件的供料器台架。
No
项目 内容
1
综合 显示设置在前面、后面的所有元件。
2
前面 只显示设置在前面的元件。
3
后面 只显示设置在后面的元件。
4
托架(或 DTS) 只显示设置在托架、DTS 上的元件。
5 MTC
只显示设置在 MTC 的元件。
6 MTS
只显示设置在 MTS 的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目 内容
1
显
示
内
容
综合 显示综合管理信息。
2 Head
显示每 1 个 Head 的生产管理信息。
3
供应 显示每 1 个供应位置的生产管理信息。
4
吸取率 显示每 1 个供应位置的吸取率排序。
5
删除 删除生产管理信息。
