第 2 部 功能详解篇 第 9 章 手动控制
9-1
第9章 手动控制
9-1 概要
手动控制，是指为了确认各部位的运行、或检查传感器ON/OFF（开、关）的项目。
使用的主要功能有基板的准备(请参见「2-7-1 基板的设置」)、Head的移动、激光的确认等。另
外，还可检查LED是否发生故障(一边使其点亮、灭灯，一边进行检查)。
主菜单 子菜单 内容
1
Head
1 Head 控制
以各 Head 为基准的 XY 轴移动控制、坐标显示。
各 Head 的 Z、θ 轴移动控制、坐标显示
各 Head 的真空控制、吹气控制、压力值显示
2 Head 设备控制
以各 Head 装置(OCC、坏板标记传感器、HMS)为基准的 XY
轴移动控制、坐标显示
各 Head 装置的控制、传感器状态显示
3 激光／传感器控制
各 Head 的真空控制、真空开／关显示
各 Head 的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像表示
边缘检查、边缘检查表示
4
吸取/贴片监视器控制
各 Head 的吸取/贴片监视摄像机摄像、显示结果
2
传送
1 传送控制
基板传送、自动调整基板宽度、传送马达控制、
支撑台控制、信号的状态显示、
挡块
2
基板条形码阅读器控制
条形码控制、自动识别搬送控制
3
图像 1 VCS 控制
照明控制、状态显示、照明设备气缸控制
4
供给
装置
1 送料针控制 送料针控制、供料器位置指示器控制
2 电动供给控制 手动确认电动带状送料器、杆状供料器、TR1EB 动作。
3
MTC 控制
滑梭控制、托盘控制、吸附控制、状态显示、
搬送宽度调整动作控制、搬送宽度显示
4
MTS 控制
托盘控制、状态显示
5
DTS 控制
托盘控制、状态显示
5
其他
1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制
2 信号灯控制 信号灯控制、警报器控制、状态显示
3 校准台控制 LED 控制、真空控制、状态显示
4 真空泵控制 真空泵控制
5 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
6 驱动器状况 X、Y、Z、θ 轴驱动器的状态显示
7 伺服状态 伺服状态显示
8 元件验证 探针控制、元件测量、状态显示
9 SOT 方向检查台控制 真空控制、状态显示
10 助焊剂涂敷机单元控制
助焊剂涂敷装置开关控制、旋转型焊锡转印装置的旋转控制、
状态显示
第 2 部 功能详解篇 第 9 章 手动控制
9-2
9-2 手动控制的启动与退出
9-2-1 启动手动控制

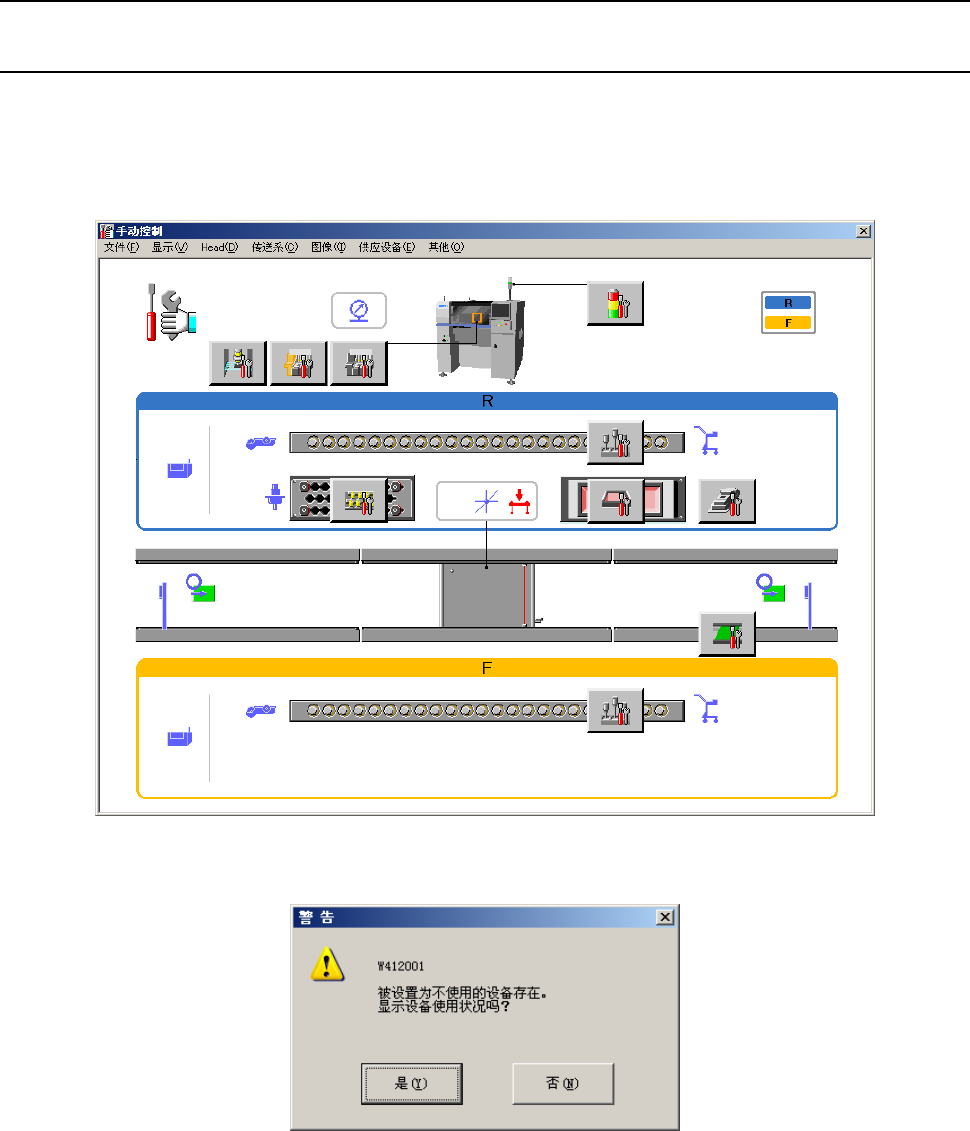

在菜单栏上点击「设置」→「手动控制」，或从画面下方的功能栏点击「手动控制」，画面上会显示
下图所示的手动控制初始画面。
初始画面内显示各单元的构成图。点击画面上设置的按钮，可启动与各按钮相对应的设置画面。
「机器设置」中有被设置为不使用的设备时，会出现如下信息。

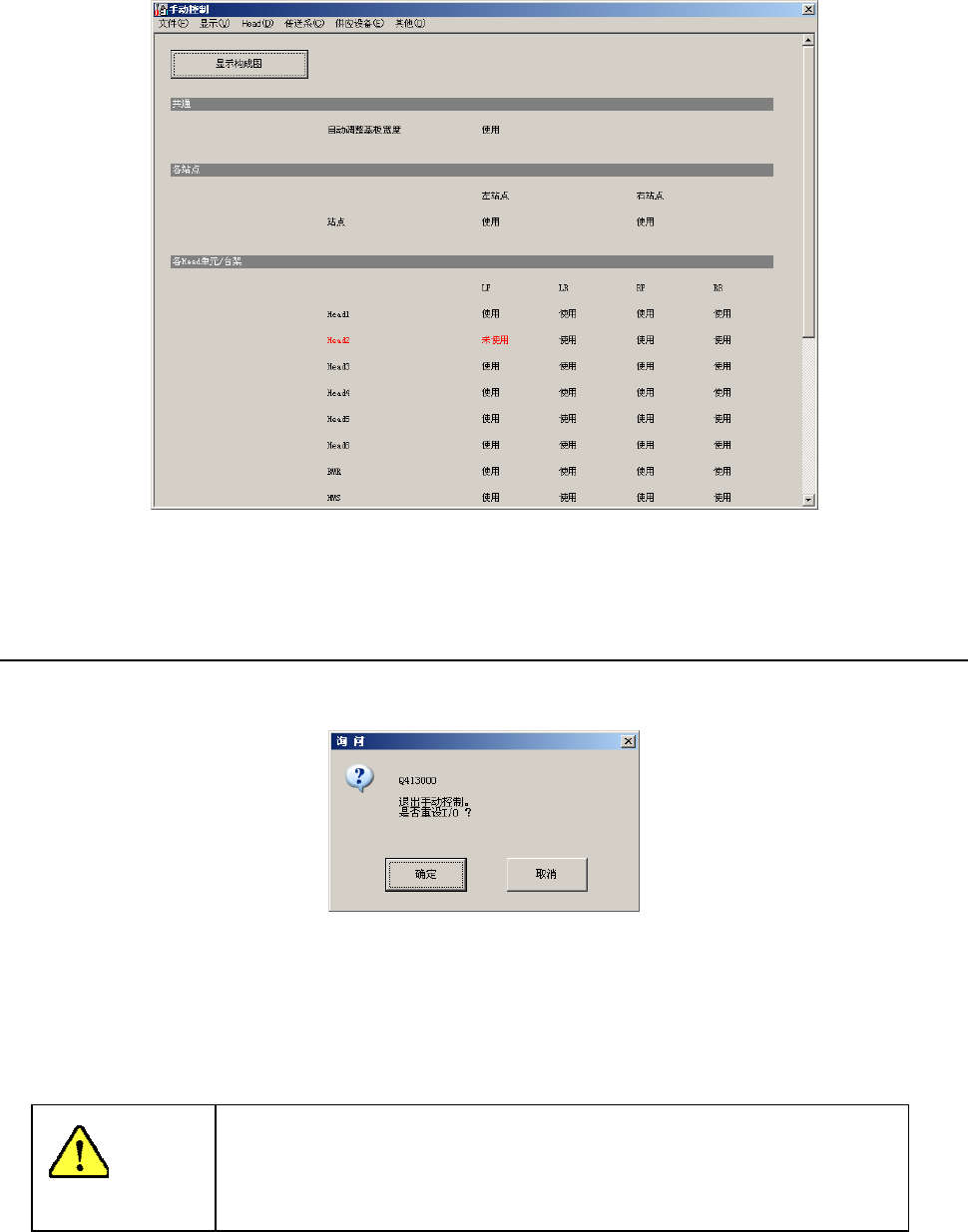

点击[是]，或在初始画面的下拉菜单中依次点击[显示]-[显示设备使用状况]后，画面会切换为以下画
面。
第 2 部 功能详解篇 第 9 章 手动控制
9-3
点击[显示构成图]按钮，或选择菜单栏的「显示」→「显示构成图」，即可返回到初始画面（构成
图）。
9-2-2 退出手动控制
依次点击菜单栏中的[文件]-[退出]，或按下画面右上方的关闭按钮［×］，或按下工具栏中的退出按钮，
可退出手动控制。
「确定」：执行I/O安全方向设置后退出。例如，Head带有吸嘴时，将吸嘴放回ATC后，再退出
手动控制画面。
「取消」：返回手动控制画面。
选择「确定
」后，轴会移动并开始执行各 I/O 的安全方向设置。
在选择「确定
」前，请务必确认无人在进行设备内部的作业。此外，为了
避免人身伤害，在运行过程中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
警告
