第 1 部 基本篇 第 2 章 生产
2-24
2-6-2 保存
覆盖保存生产程序和生产管理信息。
从菜单栏中单击[文件]-[保存]，则可覆盖保存该文件。
注意
覆盖保存后，原来的文件内容将被删除，敬请注意。
2-6-3 另存为
对编辑后的生产程序需要改变文件夹或指定文件名后保存时，选择此项。
① 单击[文件]-[另存为]。
② 在“另存为”画面中，指定文件夹和文件名，单击[保存]。
第 1 部 基本篇 第 2 章 生产
2-25
2-7 生产准备
2-7-1 设置基板
固定基板(定心)的方式有2种。一种是“外形基准”法，一种是使用定心销的“销基准”（选项）定心法。
<步骤>
下面说明在「生产」的准备支援（生产补助）画面
*1
上，进行各项设置的方法。
在以后的说明中除特别注明之外，一般指的是生产已经启动的状态。
*1 生产的“生产补助”画面具备的功能：进入[生产]－[生产补助]画面，在该画面上选择菜单操作，即可
对生产准备阶段进行检查和调整，提高操作效率。
有关基板传送的详细说明，请参见「4-5-4-1-1 基板控制」。
有关“支援准备”的详细说明，请参见「2-12-1 支援准备」。
（注意） 需要启动「生产」，读入生产程序。
调整传送轨道宽度
调整定心销位置
配置支撑销
外形基准
销基准（选项）
第 1 部 基本篇 第 2 章 生产
2-26
2-7-1-1 传送部的构成
(1)当为外形基准时
1) 搬入基板，IN 传感器①检出基板后，传送马达⑧便驱动驱动轴⑨，通过传送带开始传送。
同时，挡块⑩变为 ON。
2) 基板到达挡块⑩时，被停止传感器④检测出，支撑台⑫上升。
此时，基板外形被挡块⑩、Y 夹杆⑮、支撑销⑬固定住。暂时固定后，挡块⑩OFF，完成基板固
定。
3) 固定后，下一块基板同样被送进，在待机传感器③的位置等待。
4) 生产完成后解除固定，开始搬出。
5) 最初的基板在通过 C-OUT 传感器⑤时，挡块⑩再次变为 ON，准备固定下一块基板。
(2)当为销基准时
搬入动作与外形基准相同，使用安装在支撑台⑫的定心销⑪、支撑销⑬来固定。
搬出动作与外形基准相同。
＜M,L 基板规格＞

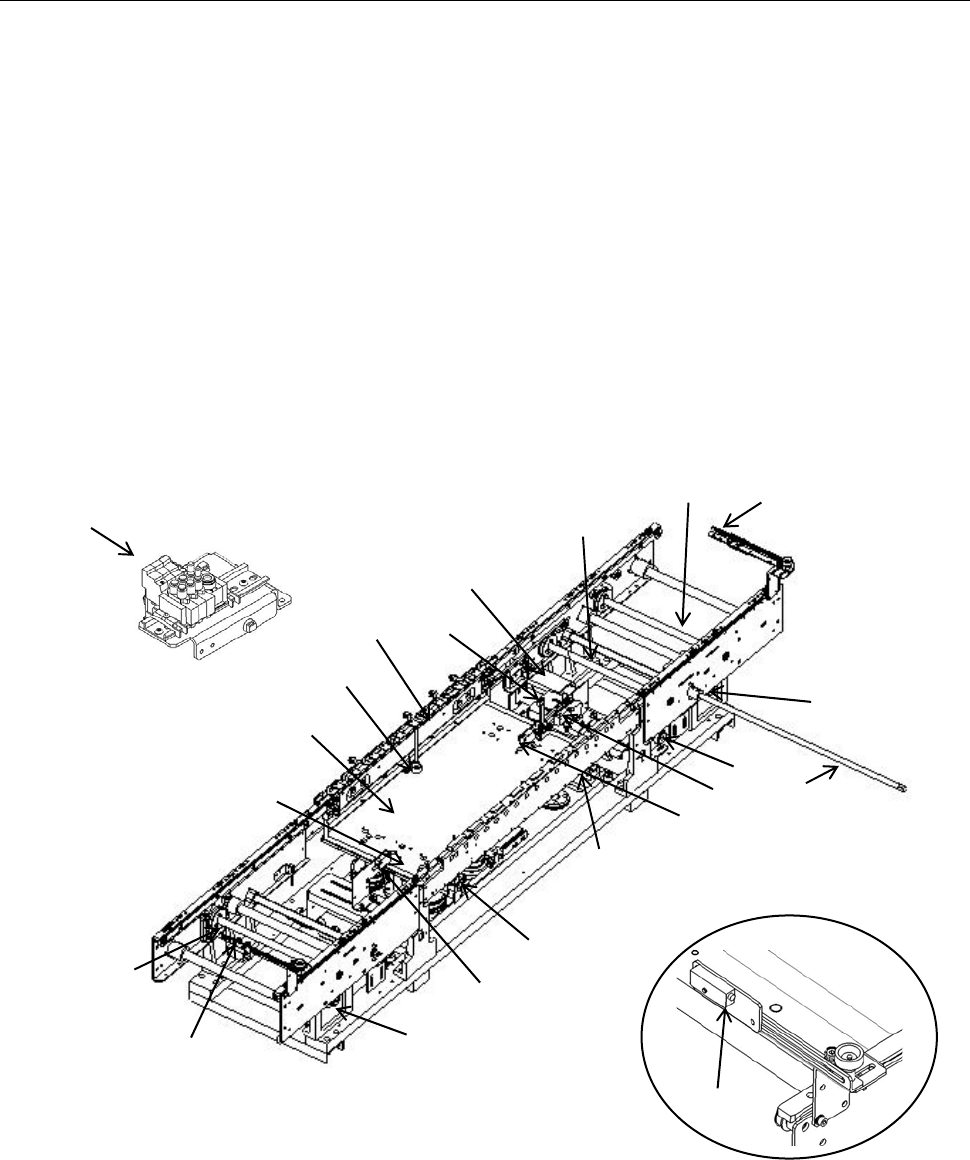

① IN 传感器 ⑦传送电磁阀 ⑬支撑销
②OUT 传感器 ⑧传送马达 ⑭自动调整宽度马达
③WAIT 传感器 ⑨驱动轴 ⑮操作轴
④STOP 传感器 ⑩挡块
⑤C-OUT 传感器 ⑪定心销（选购项）
⑥支撑台原点传感器 ⑫支撑台
①
②
①②
③
④
⑤
⑥
⑧
⑧
⑧
⑨
⑨
⑨
⑩
⑪
⑪
⑫
⑬
⑭
⑮
⑦
⑮
