第2部 功能详解篇 第1 3章 选项 组件 13-39 13-10-3 使用方法 （ 1 ）通过机器设置，读取夹持吸嘴的信息。 当购买的特殊吸嘴没有附带软盘 / 光盘时，或软盘 / 光盘出现故障、丢失时，请浏览 D:\JUKI\DA T A\Custom\Nzl 。 （ 800 多号是夹持吸嘴的 INI 文件。 ） * 只要读取一次即可保存到机器中，不必每次进行读取。 ◇ 选取「机器设置」文件菜单内的「打开吸嘴数据文 件」，从下述画面中…
第2部 功能详解篇 第13章 选项组件
13-38
◇ 对象元件、对象包大小
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル
· 对象元件·包大小
吸嘴
号
对象元件
包装(压纹尺寸)
固定臂侧 摇臂侧
X Y H A B C D E F
800 6～ 0.8～2.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
801 6～ 1.8～3.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
802 6～ 2.8～4.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
803 6～ 3.8～5.2 5～ 1.5～ 5.6～ 4～ 3～ 5.6～ 2.5～
H
X
Y
A
D
E
B
F
C

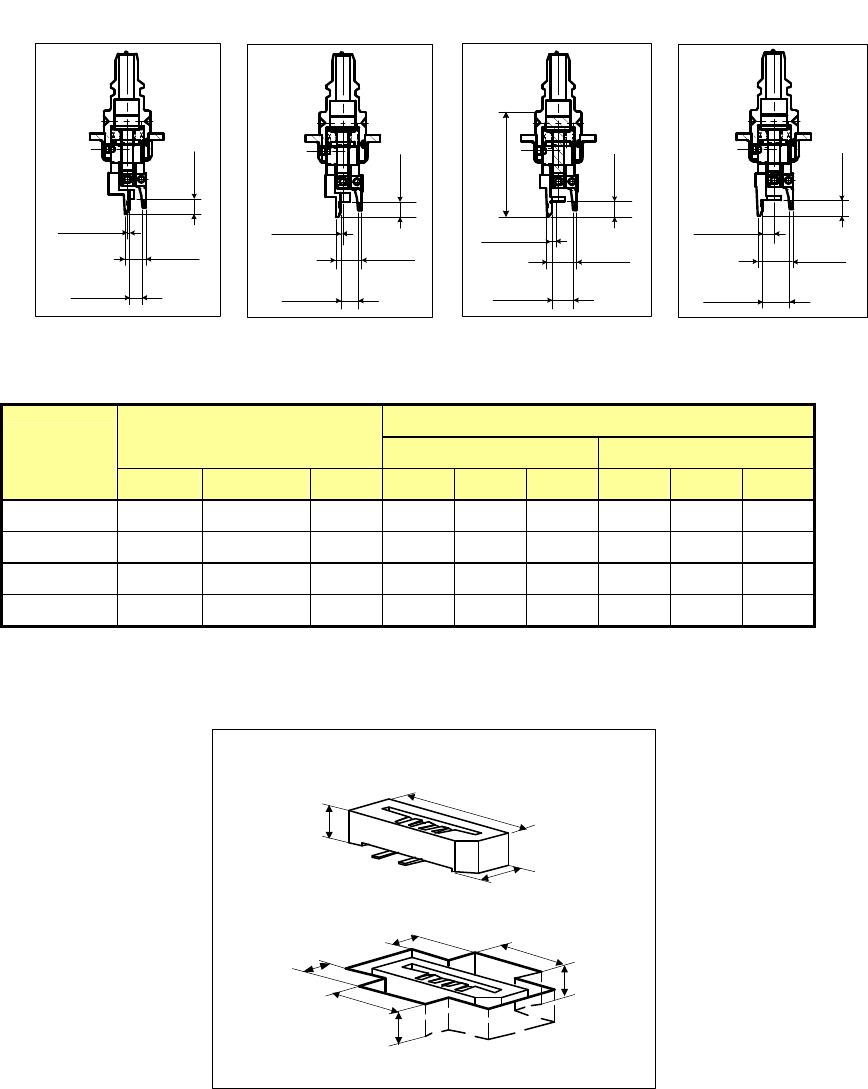

800 号吸嘴 801 号吸嘴 802 号吸嘴 803 号吸嘴
第2部 功能详解篇 第13章 选项组件
13-39
13-10-3 使用方法
（1）通过机器设置，读取夹持吸嘴的信息。
当购买的特殊吸嘴没有附带软盘/光盘时，或软盘/光盘出现故障、丢失时，请浏览
D:\JUKI\DATA\Custom\Nzl。（800 多号是夹持吸嘴的 INI 文件。）
* 只要读取一次即可保存到机器中，不必每次进行读取。
◇ 选取「机器设置」文件菜单内的「打开吸嘴数据文件」，从下述画面中读取夹持吸嘴信息文
件。(参见「8-3-2章 读取吸嘴数据」)
第2部 功能详解篇 第13章 选项组件
13-40
（2） 元件数据的制作
◇ 制作示例
①设定吸嘴编号
② 输入夹持吸取位置控制信息
详细情况请参见「第4章 制作生产程序」的「4-3-5-2-3 定心」的“(6)夹持吸嘴数据”。
③ 激光高度
使用夹持吸嘴时必须注意。
通常，吸嘴的「激光高度」中应输入从元件表面到激光投射面的距离，而夹持吸嘴则应以固
定侧臂的吸嘴前端为基准，输入激光投射的距离。
夹持吸嘴编号为
800 多号。
指定从吸嘴前端到激光面距离。
大致设定尺寸： －(元件高度－3.5mm)／2,
根据引脚的位置进行微调。
画面 例： －(6.8－3.5)/2=－1.65
800
