KE-3010A_20VA_20VRA使用说明书.pdf - 第839页
第2部 功能详解篇 第8章 机器设置 8-60 8-4-14 设置叠加画面 执行叠加画面的各种设置。 变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。 选择叠加画面设置后，会显示如下画面。 (1) 设置项目 No. 项目 设置内容 1 叠加画面的设置 亮度 按下 [+] 后亮度变强，按下 [-] 后亮度变弱。 对比度 按下 [+] 后对比度变强，按下 [-] 后对比度变弱。 VRAM 偏移量 对摄像机的图像领域内在 …
第2部 功能详解篇 第8章 机器设置
8-59
3) 坏板标记读入器示教过程中，按下<STOP>开关时，会显示如下提示画面。
按下[是]按钮为中断处理。按下[否]按钮为继续执行处理。
第2部 功能详解篇 第8章 机器设置
8-60
8-4-14 设置叠加画面
执行叠加画面的各种设置。
变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。
选择叠加画面设置后，会显示如下画面。
(1) 设置项目
No. 项目 设置内容
1 叠加画面的设置
亮度 按下[+]后亮度变强，按下[-]后亮度变弱。
对比度 按下[+]后对比度变强，按下[-]后对比度变弱。
VRAM 偏移量 对摄像机的图像领域内在 VRAM 的 Y 方向的偏
离线数进行设置。
(2) 设定方法
直接从键盘输入。
第2部 功能详解篇 第8章 机器设置
8-61
8-4-15 吸取错误条件设置

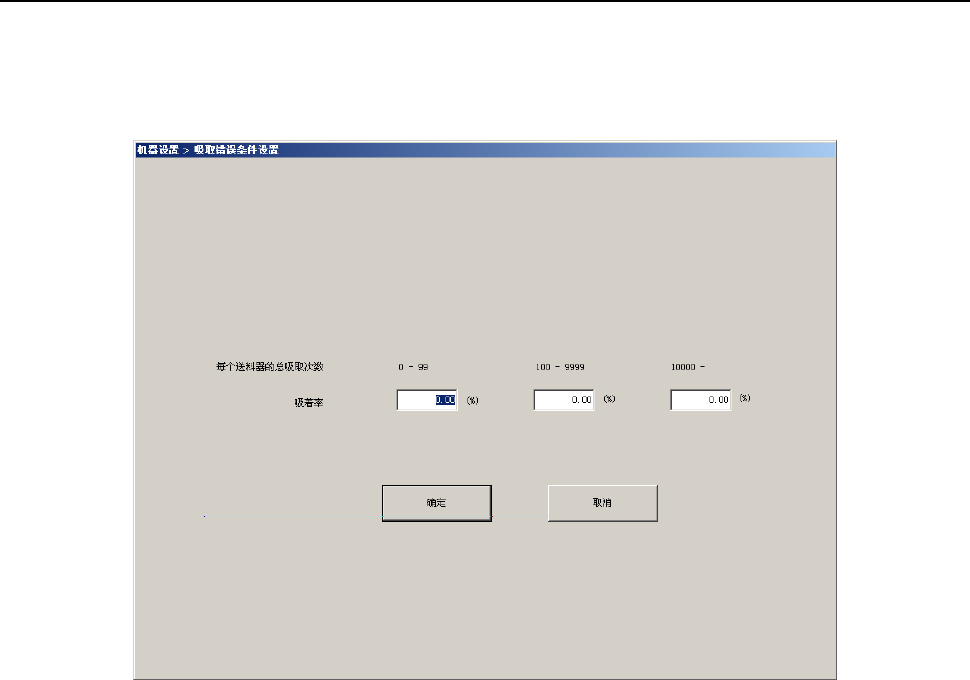

设置选择吸取错误条件后，可显示如下画面。
设置每个供料器的总吸取次数中的吸取率。在操作选项中的生产中显示选项勾选"显示吸取错误"
后，在生产开始前，若有未达到设置的吸取率的供料器时，画面会显示“错误”。
(1) 设置方法
1) 直接从键盘输入各个供料器的总吸取次数。
