第 1 部 基本篇 第 2 章 生产
2-206
显示 内容
（球）直径 检测出球直径、变形的球的实际球直径（0.1um 单位）
元件（元素） 通用图像元件中引起错误的元件（元素）组的编号。
图像数据中定义的顺序等于元件（元素）组编号。
横分割 如果分割识别间距（横方向）的实际移动量与生产程序不同，即
按照与指定量的差进行输出。
纵分割 如果分割识别间距（纵方向）的实际移动量与生产程序不同，即
按照与指定量的差进行输出。
距离 如果通用图像元件中元件（元素）组之间的距离与生产程序中指
定的距离差别很大时，则输出与该距离的差。
边 角度 检测出角度错误时的角度差。
第 1 部 基本篇 第 2 章 生产
2-207
2-15-15 生产开始前 IC Head（CDS）吸嘴分配确认(仅 KE-3020VA)
由于 KE-3020VA 的 IC Head 不能识别吸嘴，因此生产开始时要通过 LNC60 的激光 Head 对 IC
Head 要使用的吸嘴进行分配确认。
在「操作选项」-「生产」-「功能」-「生产开始前 IC 贴片头的吸嘴安装检查」勾选的状态下，
此功能有效。如果没有勾选此项，由于吸嘴分配中即使安装了与分配的吸嘴不同的吸嘴也不进行
判别，因此有可能造成吸嘴等损坏，务请注意。
如果检测出与吸嘴分配不同的吸嘴时，会在显示错误提示信息后，返回到生产通过状态（生产空
运行状态）。这时，请在设置中确认吸嘴分配。

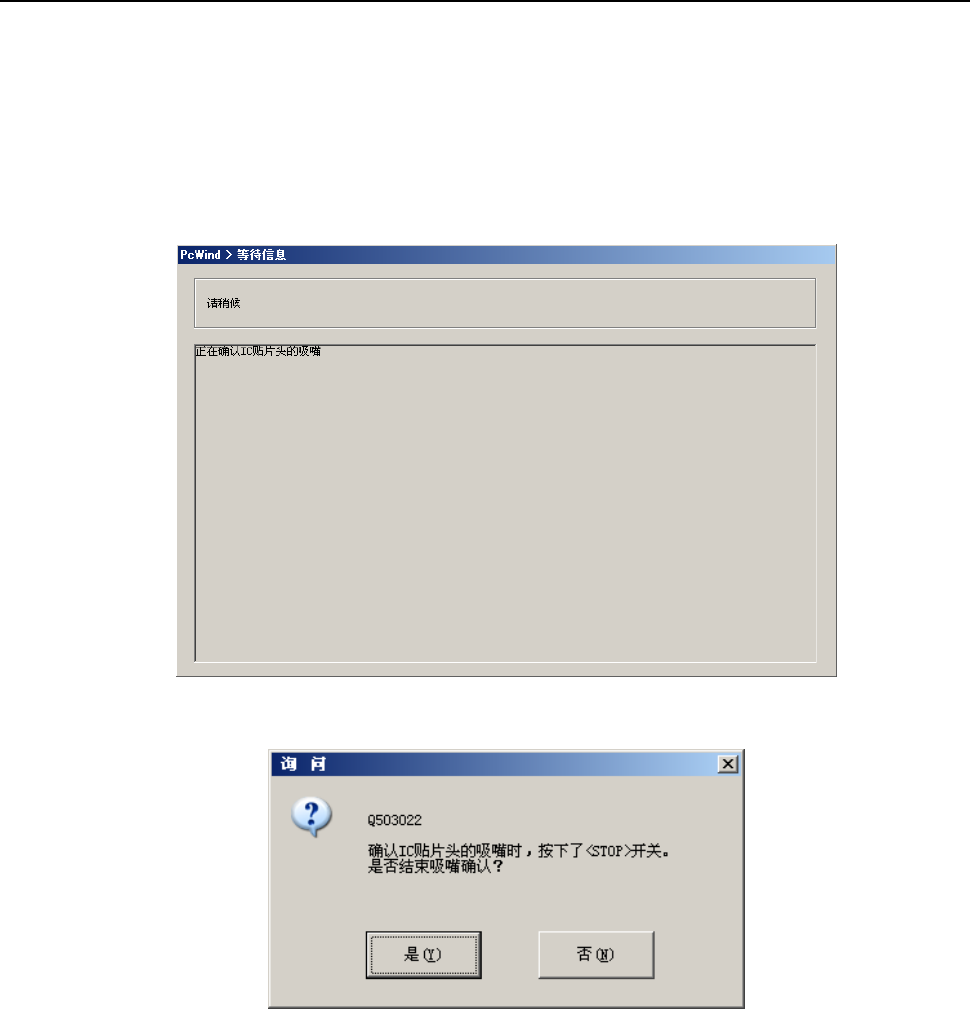

IC Head 吸嘴确认中按下＜STOP＞开关时，会显示如下确认提示信息。
选择「是」，返回到生产通过状态（生产空运行状态）。
选择「否」，继续确认 IC Head 吸嘴。
◆ IC Head 不能使用短边小于 3mm 的元件、无法使用 CDS 检测的前端细小的吸嘴(500 号、
501 号、502 号、503 号、509 号吸嘴)、异形吸嘴。
第 1 部 基本篇 第 2 章 生产
2-208
2-16 FCS（选购项）
在桌面画面的菜单栏中，选择[生产]-[FCS]，即显示[FCS 设置]画面。
可对贴片位置的偏移进行贴片机自身的识别、自我校正、保持机器的安装精度。
详细情况，请参见选购项『KE-3010/3010A/3010AC/3020/3020R/3020RA/3020V/3020VR/3020VRA
FCS（Flexible Calibration System 柔性校准系统）使用说明书』。
