第2部 功能详解篇 第1 3章 选项 组件 13-149 13-20-5 操作选项 从菜单栏中，选择「生产」 / 「操作选项」 ，选择 “ 生产 - 检查 ” 选项卡。 请设定各项目。 详情请参见「 7-3-6 生产时的操作选项设置」 。
第2部 功能详解篇 第13章 选项组件
13-148
（2) 在菜单栏中，选择「设置各组」/「共面检测」。
请指定重试次数和基准平面。
序号 项目 要设置的内容
1
重试次数 为了取得共面检测参数而重试的次数
2
基准平面 选择基准平面用 3 点法还是用最小二乘法
3
IP 地址 设置分配给共面检测的 IP 地址。
4
子网掩码 设置分配给共面检测的子网掩码地址。
详情请参见「8-4-19 共面检测」。
◆ 球面元件 ：与基准面的设置无关，用最小二乘法执行计算。
◆ 单向连接器 ：与基准面的设置无关，用最小二乘法，只能执行共线计算。
第2部 功能详解篇 第13章 选项组件
13-149
13-20-5 操作选项
从菜单栏中，选择「生产」/「操作选项」，选择“生产-检查”选项卡。
请设定各项目。
详情请参见「7-3-6 生产时的操作选项设置」。
第2部 功能详解篇 第13章 选项组件
13-150
13-20-6 数据编辑

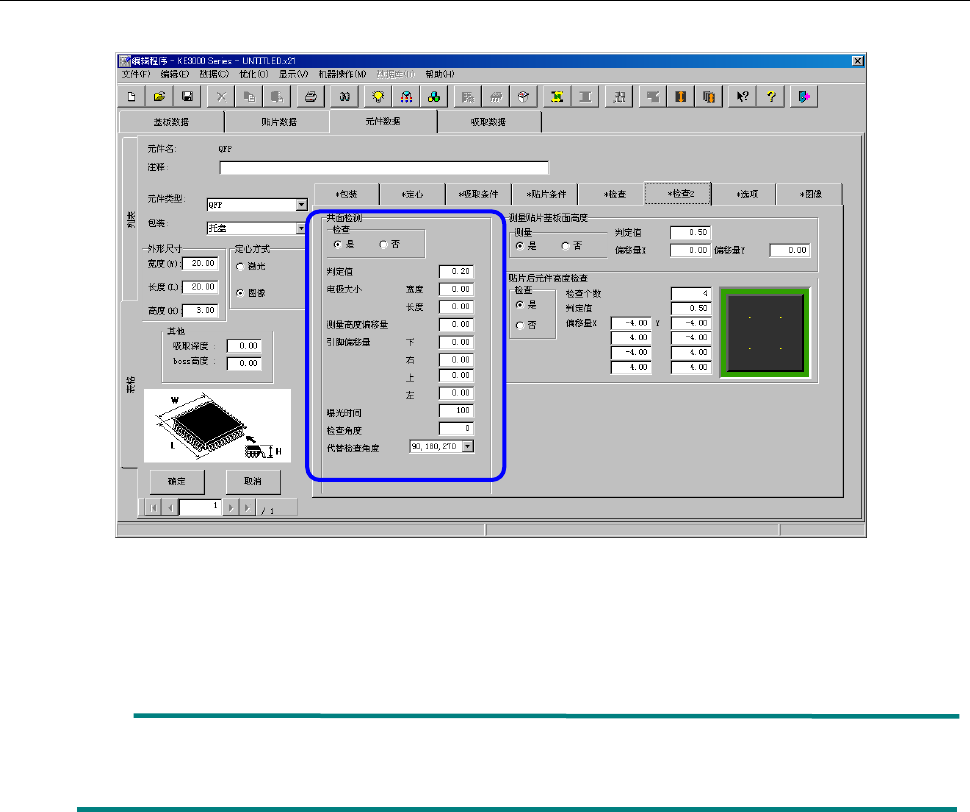

启动「编辑程序」，选择「元件数据」的“检测”选项卡。
请设定共面性检查数据。
关于检查的详细情况，请参见第4章 生产程序制作「4-3-5-2-6 检查」。
引脚宽不足 0.3mm 时，如果元件数据里的引脚宽度、电极尺寸不正确，有时无法准确地
检测端子。请输入正确的值。
