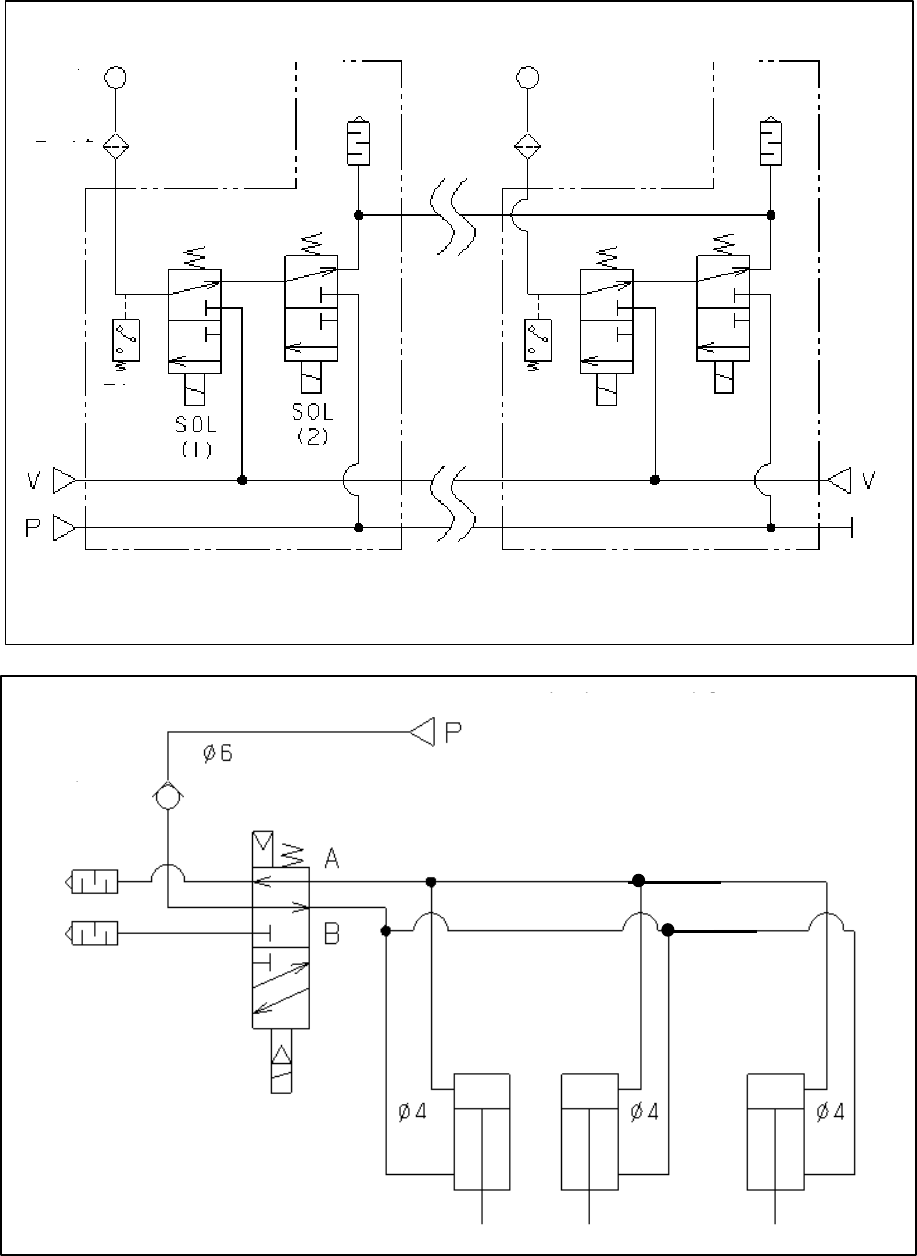

(2) 管道系统图（Head）
第
7
排
第
１
排
过滤器
吸嘴
压力
传感器
V：从负压（φ8）真空泵 V：从负压（φ8）真空泵
P：从正压（φ8）真空泵
大气开放
气缸 气缸
气缸
检查阀
P：从正压（φ6）空气单元
第 1 部 基本篇 第 3 章 维护
3-54

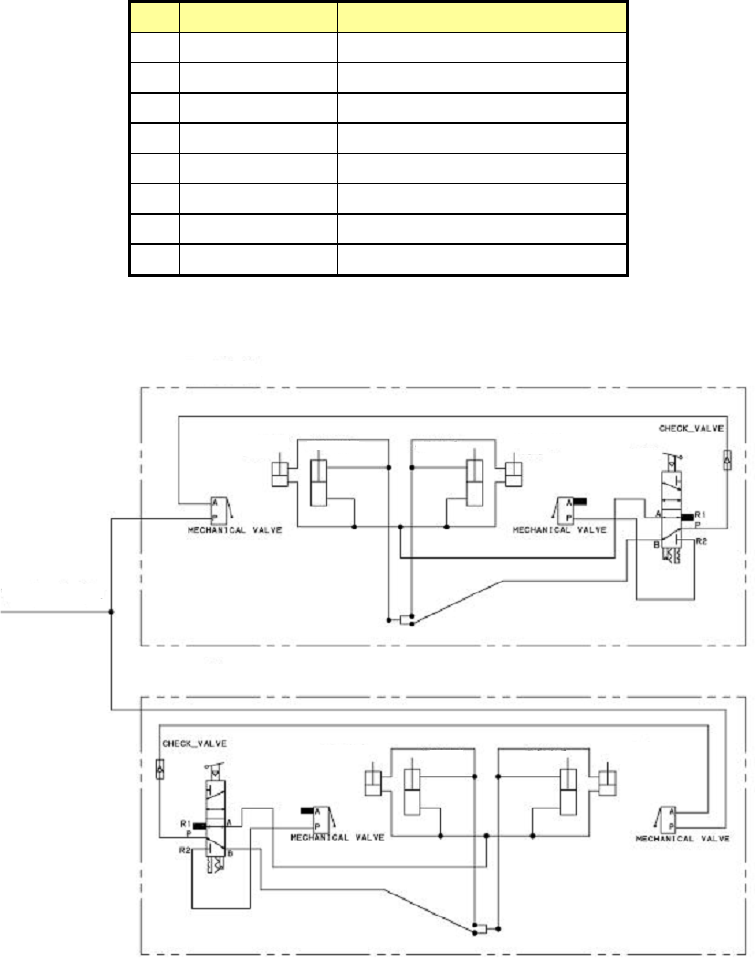

(3) 管道系统图（统一更换台）
No.
货号 品名
①
PA630750300 AIR CYLINDER
②
PC015203000 SPEED CONTROLLER
③
PV0151170A0 SELECTOR
④
PX055104000 SILENCER
⑤
PV010505000 MECHANICAL VALVE
⑥
PX050501000 SILENCER
⑦
40094346 CHECK_VALVE
⑧
40094347 CYLINDER CM2B40-75
<电动更换台专用规格>
前侧
后侧
通向歧管
台架支撑气缸
台架支撑气缸
台架气缸
台架气缸
台架
SW
台架支撑气缸 台架支撑气缸
台架气缸
台架气缸
台架
SW
第 1 部 基本篇 第 3 章 维护
3-55
<机械更换台专用规格>

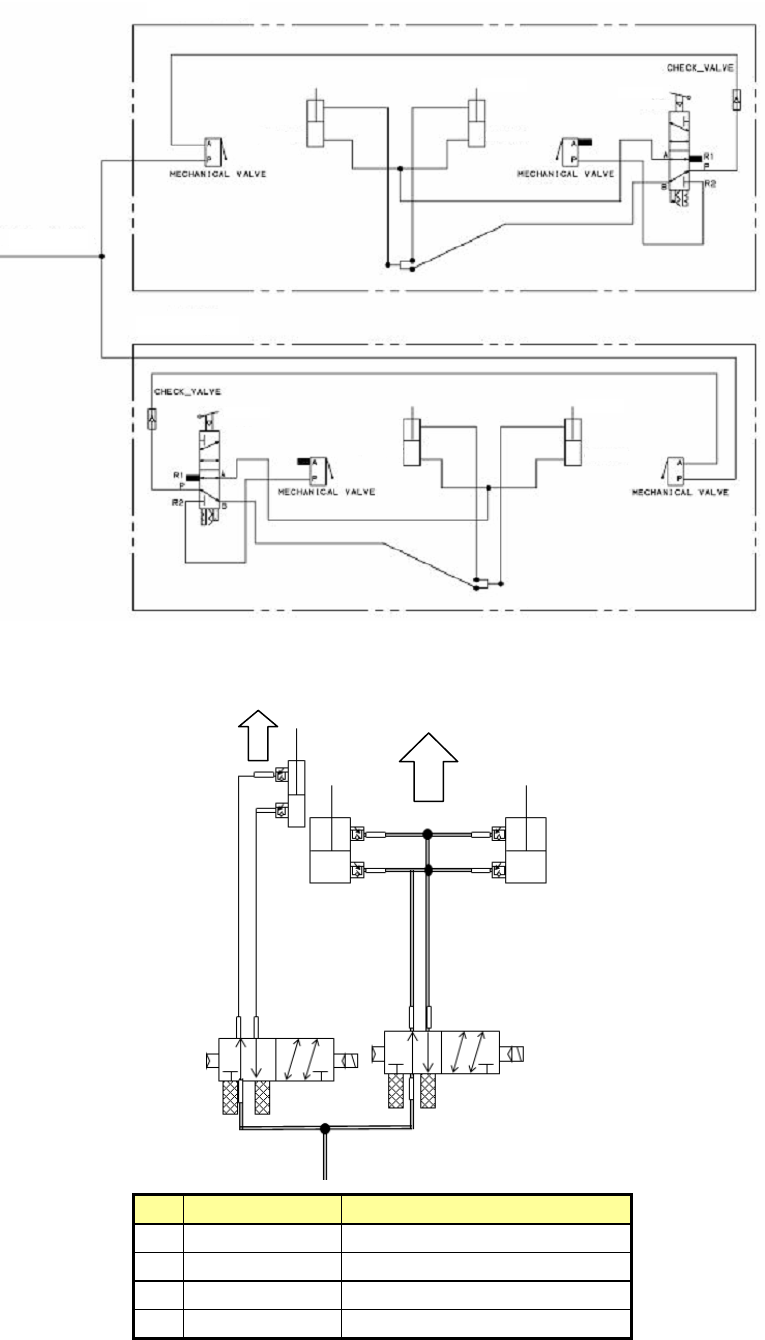

(4) 管道系统图(切带器，2 处通用)
No.
货 号 品 名
① 40093969 AIR_CYLINDER
② 40093976 SPEED_CONTROLLER
③ 40093977 5PORT_SOLENOID_VALVE
④ PX055104000 SILENCER
后侧
通向歧管
台架气缸 台架气缸
台架 SW
台架 SW
台架气缸
台架气缸
切断方向
皮带动作方向
4φ
4φ
6φ
6φ
前侧
