第 1 部 基本篇 第 4 章 制作生产程序
4-199

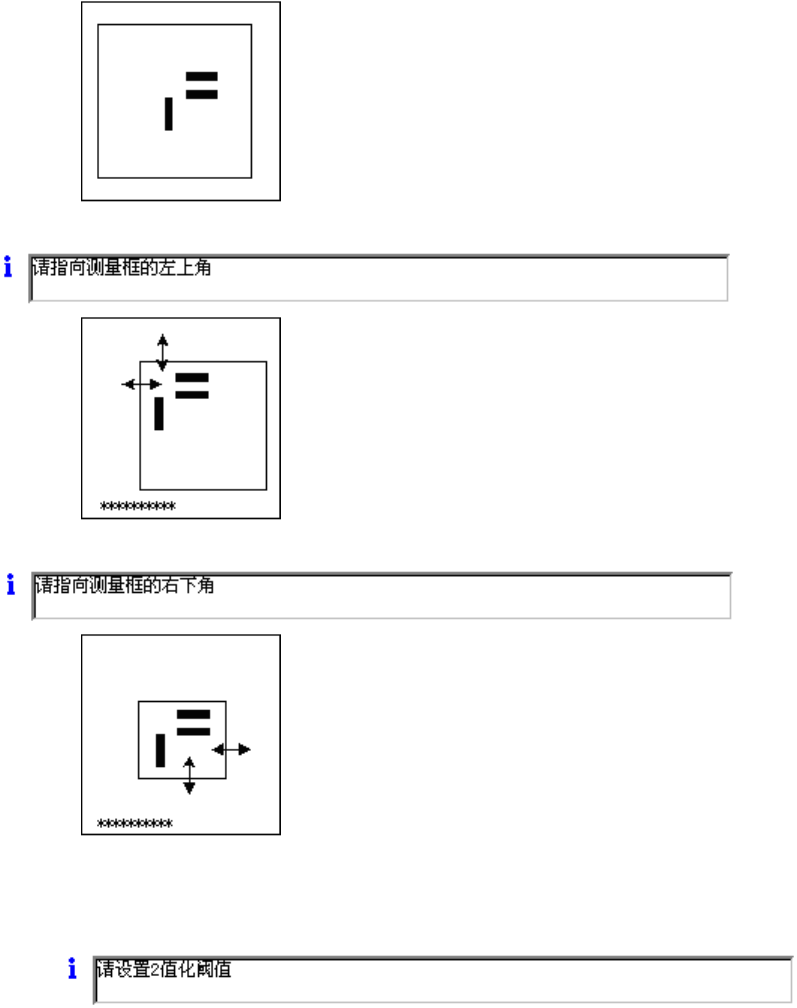

③ 请进行刻度框（模板设置框）的示教。
请用 8 个方向按钮，调整上面、左面、下面、右面（按照顺序输入），设置刻度框。
按下移动速度的[低速]按钮、[高速]按钮，可以切换刻度框的移动速度。
此时，将自动识别标记，取得校正所需数据。
在画面中显示如下提示信息。
在画面中显示如下提示信息。
自动获得标记周围的干扰隔离级别，并显示摄像机映像。
在画面中显示如下提示信息。
请用上下方向按钮调整，使标记清晰可见，把周围的干扰降低到最低。
调整结束后请按下[OK]按钮。
显示摄像机图像和长方形的框。
焊盘垫片（PAD）印刷部分
首先设定上面及左面的刻度框。
设定需要识别的上面及左面(移动箭头部分的边)。
设定完成后按下[OK]按钮。
以同样的方式设定下面及右面的刻度框。
调整完成后按下[OK]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-200

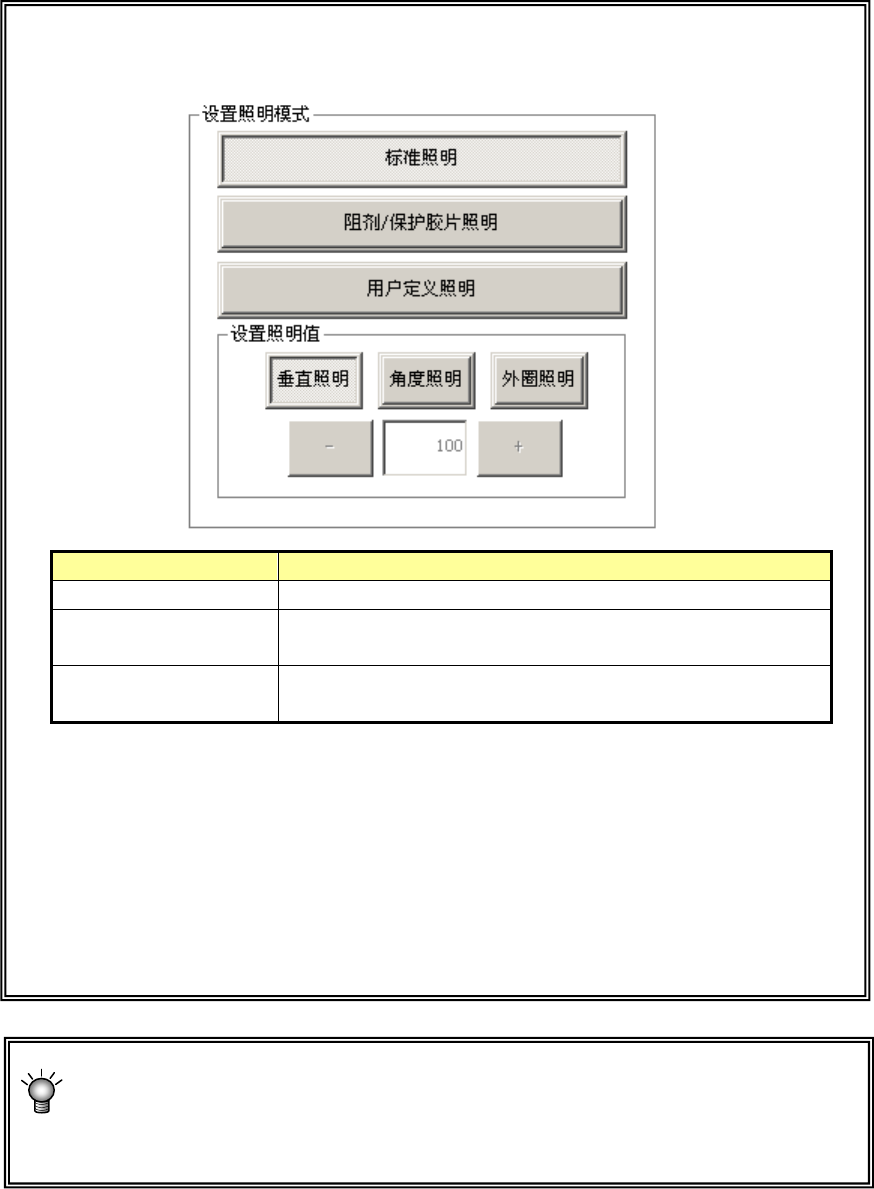

● 当标记识别不稳定时，请按下照明条件设置按钮，设置照明模式。
请在指定测量框的左上方前，设置照明模式。
照明模式 处 理
标准照明 识别通常的基板标记时使用。
阻剂/保护胶片照明 在标记上有阻剂/保护胶片，标准照明时标记反射不佳，
识别不稳定时使用。
用户定义照明
当上述 2 种情况下标记的反射均不佳，识别不稳定时，
直接设定垂直、角度、外圈照明的光量时使用。
在选择了用户定义时，需要直接输入照明值。请选择[角度照明]、[垂直照明]或
[外圈照明]按钮，在编辑框里输入数值，或按[+]、[-]按钮变更数值。
※选择用户定义照明模式时，一般设置在50～200之间。设置50 以下时，
有时光量不稳定。
[外圈照明]按钮，仅当设置了「镀锡印刷识别贴片位置校正（选项）」时显示。
与标记相关的信息相同，仅需要对检出框进行重新示教时，按下[NEXT]按钮，即可略
过③的操作。
此时，新识别标记时，[NEXT]按钮无效。
第 1 部 基本篇 第 4 章 制作生产程序
4-201

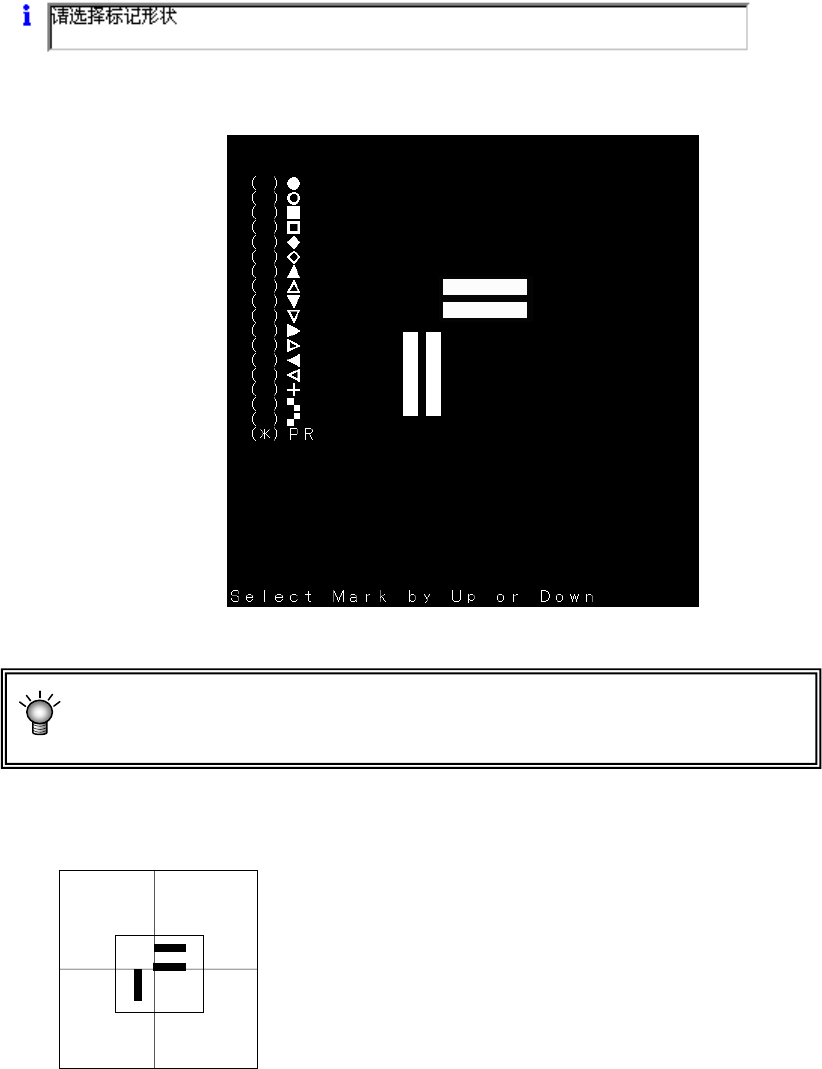

④ 请选择标记形状。
在画面中显示如下提示信息。
设置标记判定，选择 PR。
请用上下方向按钮将*标记对准 PR 的位置，然后按下[OK]按钮。
模板的最大尺寸为 256×256 像素(画面的 1/4 左右)。
当模板过大时，会显示错误并返回③。
⑤ 进行模板画面重心示教。
在画面中显示刻度框和十字光标。
用 8 个方向按钮移动十字光标，决定模板的重心(该位
置与基板数据的标记坐标一致)。
