第 1 部 基 本篇 第 3 章 维护 3-48 ● 吸排气阀的更换 1 ） 拆下阀挡板。 2 ） 拆下吸排气阀，更换新的吸排气阀。 ※ 盖 （罩） 的安装， 请按照密封圈的更换顺序进行操作。 要更换其它消耗零件时， 请不要关闭盖 （罩） ， 参照各部位的更换步骤操作。 ●更换气缸密封圈 1 ） 拆下气缸板。 2 ） 取下气缸密封圈，更换新的气缸密封圈。 ※盖 （罩） 的安装， 请按照密封圈的更换顺序进行操作。 要更换其它消耗零件时， …
第 1 部 基本篇 第 3 章 维护
3-47
●

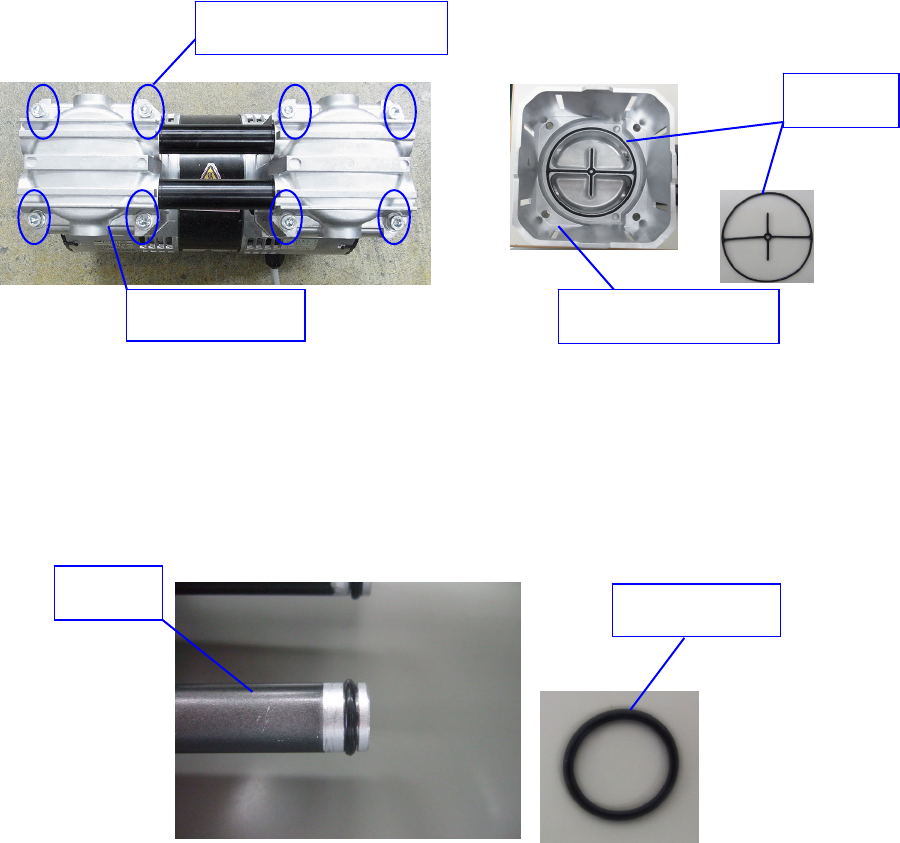

密封圈的更换
1） 取下泵头盖的 4 个（左右合计共 8 个）内六角螺栓(M6×95)。
2） 取下泵头盖内测的黑色
密封圈，共 2 个，更换上新的密封圈。
※请确认密封圈完全放入泵头盖的密封垫圈槽内。
3） 请将固定泵头盖用的内六角螺栓(M5×20)用 5.0N・m 对角拧紧。
※要更换其它消耗部件时，请不要关闭盖（罩），参照各部位的更换步骤操作。
●
更换 O 环 P-10
1） 用与更换密封圈同一要领，卸下泵头盖和连接管。
2） O 环 P-10 安装到位于连接泵头盖之间的连接管。
3） 更换中，请注意插入连接管时不要造成 O 环划伤。（1 根管内有 2 个）
※更换前，请清扫连接管的 O 环沟、泵头的连接管安装孔。盖（罩）的安装，请按照密封圈的更换
顺序进行。要更换其它消耗部件时，请不要关闭盖（罩），参照各部位的更换步骤操作。
O 环 P-10
连接管
密封圈
内六角螺栓(M6×95)
泵头盖内侧 泵头盖
第 1 部 基本篇 第 3 章 维护
3-48
●
吸排气阀的更换
1） 拆下阀挡板。
2） 拆下吸排气阀，更换新的吸排气阀。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
●更换气缸密封圈
1） 拆下气缸板。
2） 取下气缸密封圈，更换新的气缸密封圈。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
阀挡板
吸排气阀
气缸密封圈
气缸板
第 1 部 基本篇 第 3 章 维护
3-49
●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)。
※请按照密封材料更换步骤实施盖（罩）的安装。要更换其它消耗部件时，请不要关闭盖（罩），参
照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓(M8×20)
碗型密封圈
