第2部 功能详解篇 第1 3章 选项 组件 13-55 (3) 请设定 测量框。 通过 HOD 设定测量框时，要使用 8 个方向的移动键进行调整。 按 FAST 键，可转换刻度框的移动速度。 用移动键调整后，按 ENTER 键确定。 ● 当标记识别不稳定时，请按设置照明条件按钮， 设置照明图案 。 请在指定测量框的左上方之前，先设置照明图案。 有关 照明图案的设定 ，请参见「 4-5-2-3-1 基板标记的示教」。 在标记有关信息相同而…
第2部 功能详解篇 第13章 选项组件
13-54
13-11-2-6 标记的示教
有关标记示教的方法，请参见「4-5-2-3 标记的示教」。
下面对基板标记示教时 HOD 的操作方法进行说明。在用户指定模板的示教中，也可通过相同的操作
示教。
＜步骤＞
(1) 将光标移动到示教对象数据的标记名称或标记位置“（□）”。
但进行识别的示教时，需预先输入标记的 X，Y 坐标。
(2) 请选择 HOD 的 CAMERA 键。
开始示教，摄像机会移动到标记的 XY 坐标，主机液晶屏的叠加画面里会显示出示教对象（记忆的）
的图案。
※当画面里没有想示教的图案时，请检查输入的坐标是否正确。
※当为陶瓷基板的标记（标记色为白色）时，在此后请再次按下 HOD 的 CAMERA 键。
极性会发生转换，相对于基板显得较黑的标记会变得较白。通过 CAMERA 键转换
极性仅在刻度框的输入时有效。
标记的示教
第2部 功能详解篇 第13章 选项组件
13-55
(3) 请设定测量框。
通过 HOD 设定测量框时，要使用 8 个方向的移动键进行调整。
按 FAST 键，可转换刻度框的移动速度。
用移动键调整后，按 ENTER 键确定。
●当标记识别不稳定时，请按设置照明条件按钮，设置照明图案。
请在指定测量框的左上方之前，先设置照明图案。
有关照明图案的设定，请参见「4-5-2-3-1 基板标记的示教」。
在标记有关信息相同而需要仅对检出框进行重新示教时，按 NEXT 键即可略过③的操作。
在此情况下，重新识别标记时，NEXT 键无效。
(4) 请设定干扰隔离级别。
用 HOD 调整干扰隔离级别时，要使用移动键的 ↑ 键或 ↓ 键进行调整。按 ENTER 键进行确
定。
(5) 请选择标记的形状。
标记的形状会被自动判别。判定结果有误时，请从主机液晶屏的叠加画面里显示出的标记形状中，使
用移动键的 ↑ 键或 ↓ 键选择正确的标记。按 ENTER 键进行确定。
(6) 请进行检出框的示教。
与③的步骤相同。使用移动键进行调整后，按 ENTER 键确定时，将获得示教数据并退出画面。
在此，如果按下 PREVIOUS 键，可返回检出框的示教(③的操作)。
第2部 功能详解篇 第13章 选项组件
13-56
13-11-3 其他在 HOD 上可进行的操作方法
在显示的画面中，有时也可用 HOD 进行操作，下面对有关操作方法进行说明。

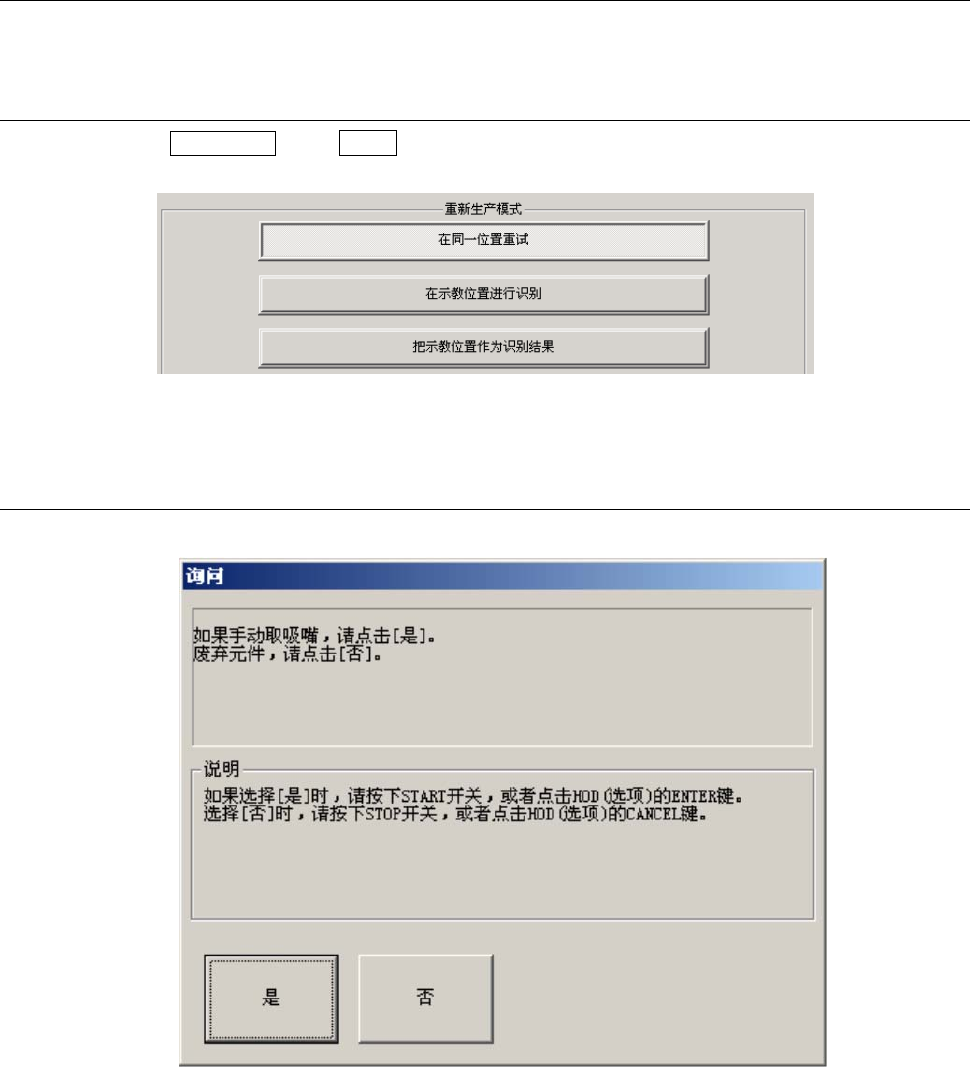

13-11-3-1 标记识别对话框
可用 HOD 的 PREVIOUS 键或 NEXT 键对编辑或生产时标记识别对话框的“重新开始模式”的单选按
钮进行选择。
13-11-3-2 提示信息对话框
可用 HOD 对部分提示信息对话框进行应答。
