第2部 功能详解篇 第13章 选项组件
13-63
13-13 简易负荷控制
13-13-1 功能概要
在机器设置里的 ATC 吸嘴配置中完成识别吸嘴的操作后，自动进行负荷检查（滑动不良等的故障分析）。
还可在测力器上进行吸取/贴片操作的过程中检查吸取/贴片时元件承受的冲击负荷。
操作本选项功能，可使用负荷控制对象吸嘴 601～号吸嘴，在生产程序的元件数据补偿量栏中输入负荷
（g）量，根据吸嘴负荷检测时的数据，自动计算出校正补偿量，进行简易负荷控制。
13-13-1-1 负荷控制吸嘴
负荷控制吸嘴在吸嘴前端安装吸嘴芯片，可以定期进行更换。
针对不同的负荷范围，备有 6*1 和 6*2 两种吸嘴。更换吸嘴配件后，可对应多种元件。
吸嘴编号
吸嘴配件
内径
(Ba)
外径
(Bb)
对应元件
宽度（mm）
6*1 系
（负荷范围
98～135g）
6*2 系
（负荷范围
146～270g）
611
－
701
0.4 0.75
0.45～0.8
621 622 703
0.6 1.25
0.75～1.5
631 632 705
1.15 1.75
1.3～2.7
641 642 707
1.65 2.25
2.5～3.5
651 652 709
2.2 3.0
3.0～4.0
661 662 711
3.2 4.0
4.0～6.0
671 672 713
4.2 5.0
5.0～8.0
*
・
内径 外径是指吸嘴配件的尺寸。
第2部 功能详解篇 第13章 选项组件
13-64
① アタッチメント押込治具
③ ノズル スプリング
④ ノズル スライダ
A部: この部分は外面黒色
② ノズル ボディ
⑤ ノズル アタッチメント
内径
外径
拡大

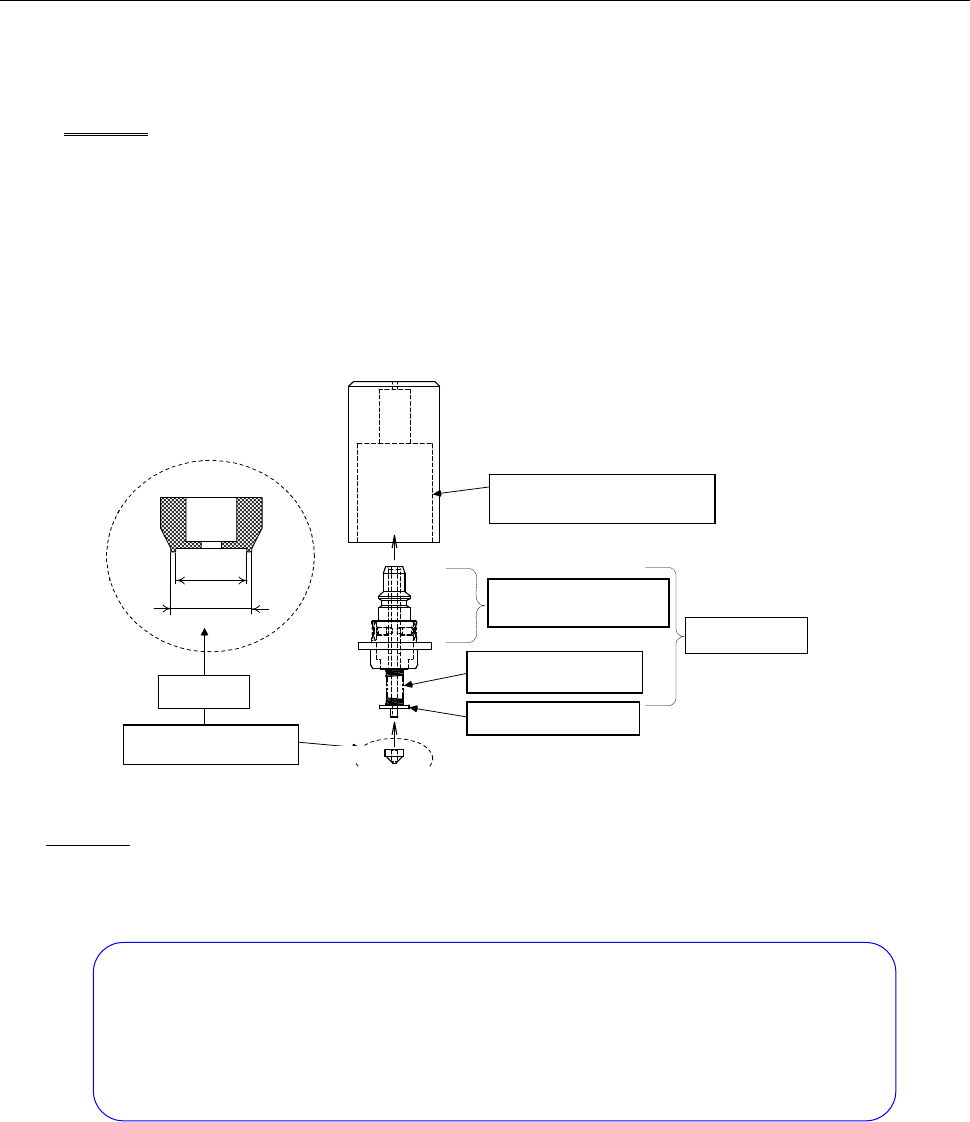

13-13-2 更换吸嘴配件
更换负荷控制吸嘴的吸嘴配件后，可以对应各种元件。
更换吸嘴配件的要领如下：
安装方法
(1) 把吸嘴主体（②）插进配件插入治具（①）里；
(2) 把吸嘴配件（⑤）插进吸嘴滑块（④）里；
插入时，请注意，吸嘴滑块和吸嘴配件之间不要沾上脏物、进去灰尘。
(3) 把吸嘴配件紧贴到清洁、平滑面上，要推到底，配件插入治具和平面不可留缝隙。
(4) 把吸嘴从配件插入治具里取出来，检查吸嘴配件的底面和吸嘴滑块安装面之间不可有缝隙，不
可夹杂有异物。
拆卸方法
（1）用爪子抓住吸嘴配件，沿边缘慢慢地拔出，最后抽出来。
注意事项：
1． 若弄脏吸嘴滑块座面(接触于吸嘴配件的部分)，就容易引起图像识别错误。
因此拆卸时，请注意弄脏。
2．若反复拆卸吸嘴配件，就会磨损插入孔。
拆卸次数尽量不要超过 10 次。
*
吸嘴和配件是消耗品，污损或消耗时，请进行更换。
④吸嘴滑块
③吸嘴弹簧
A 部：此部分
外面为黑色
⑤吸嘴配件
②吸嘴主体
扩大
①配件插入治具
第2部 功能详解篇 第13章 选项组件
13-65
13-13-3 设置
13-13-3-1 设置使用单元（使用/不使用测力器）

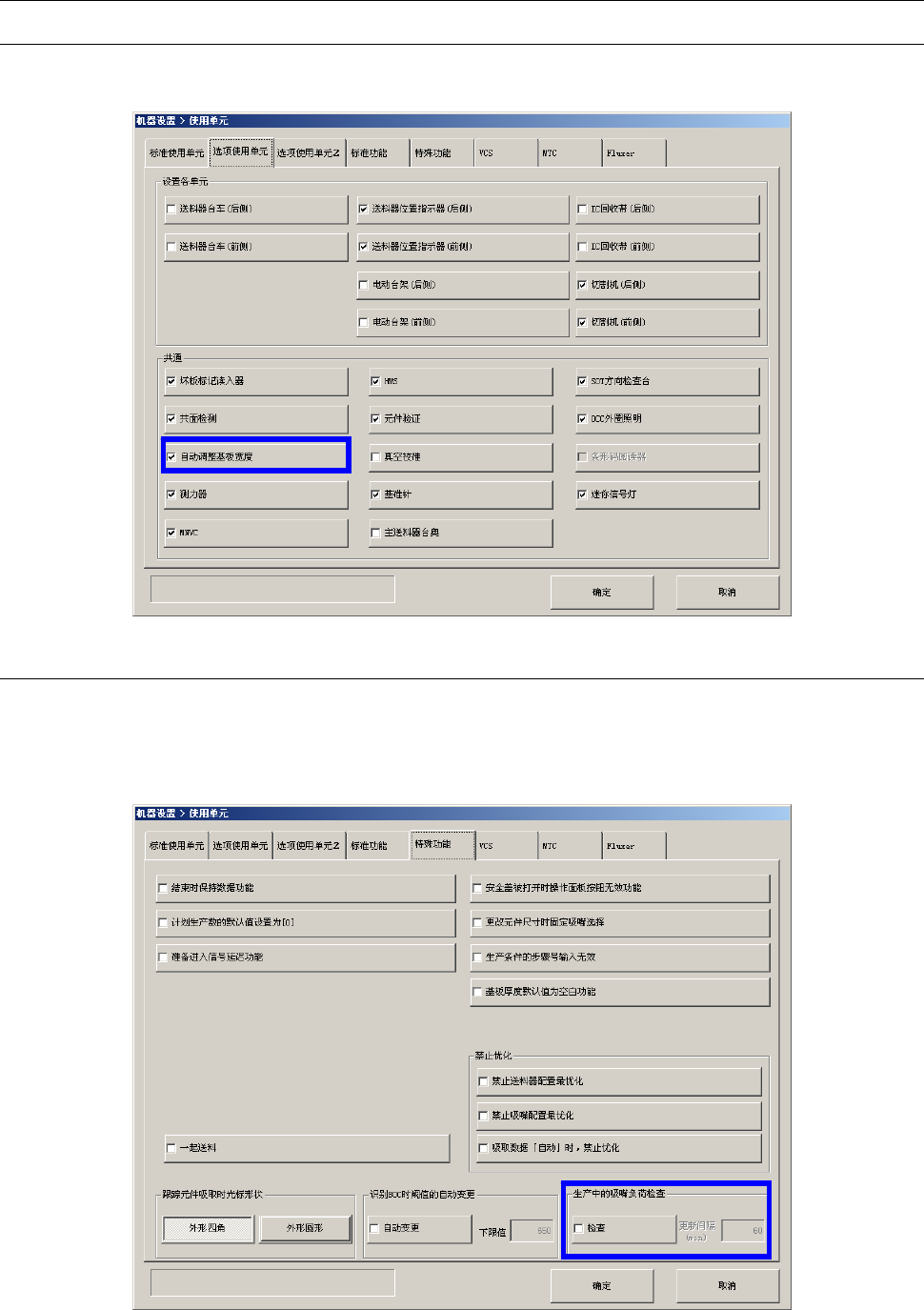

在设置的[设置组]-[使用单元]中，选择[选项使用单元]，请确认选中[测力器（load cell，负荷传感器）]。
13-13-3-2 设置使用单元（生产中负荷吸嘴检查）
选择设置的[设置组]-[使用单元]中的[使用单元（特殊功能）]，使[生产中检查吸嘴负荷]选项有效后，即
可在生产开始时，以及在生产中每经过指定时间（更新间隔）后，重新取得生产中使用的负荷吸嘴的
负荷数据（在基板搬入的时间点实施）。通过此项设置，可使用与吸嘴的负荷状态匹配的配置文件持
续进行负荷控制。
