第 1 部 基本篇 第 3 章 维护
3-48
●

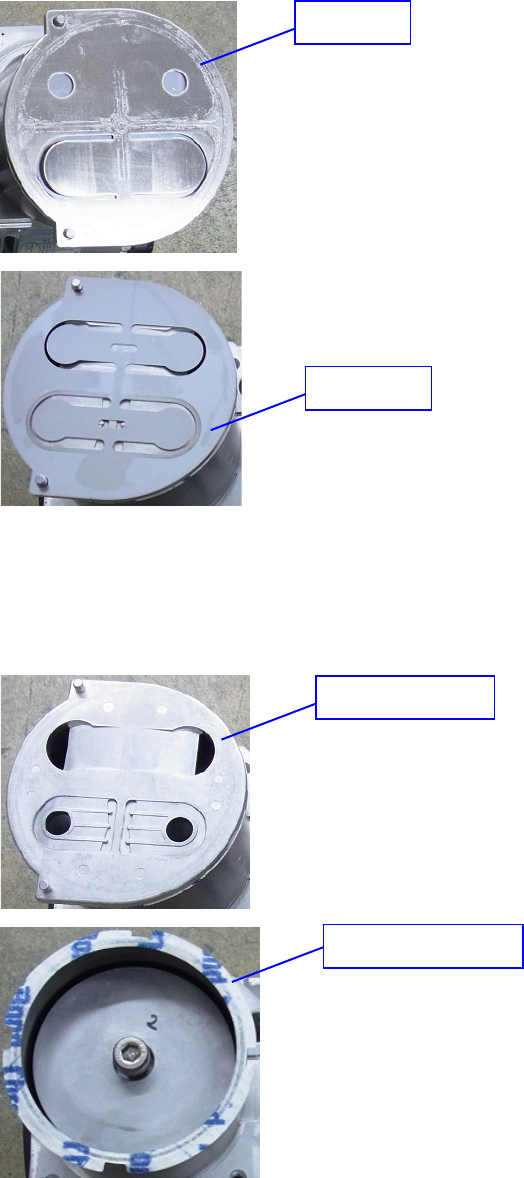

吸排气阀的更换
1） 拆下阀挡板。
2） 拆下吸排气阀，更换新的吸排气阀。
※ 盖（罩）的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
●更换气缸密封圈
1） 拆下气缸板。
2） 取下气缸密封圈，更换新的气缸密封圈。
※盖（罩）的安装，请按照密封圈的更换顺序进行操作。要更换其它消耗零件时，请不要关闭盖（罩），
参照各部位的更换步骤操作。
阀挡板
吸排气阀
气缸密封圈
气缸板
第 1 部 基本篇 第 3 章 维护
3-49

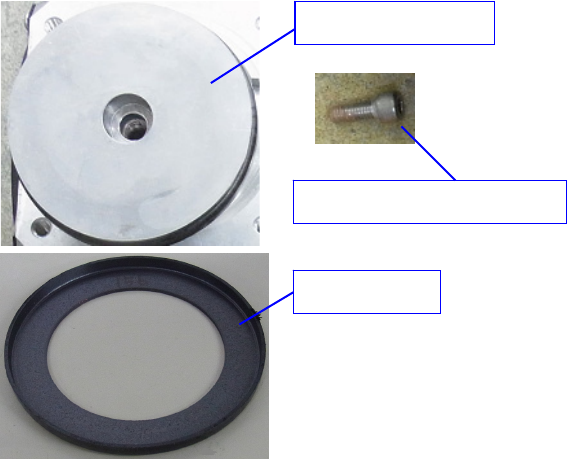

●更换碗型密封圈
1） 拆下气缸。
2） 拆下内六角螺栓(M8×20)。
3） 拆下碗型密封圈压板，更换新的碗型密封圈。
请注意碗型密封圈的方向。要套进连杆。
4） 更换后，以 12.0N・m 的力拧紧内六角螺栓(M8×20)。
※请按照密封材料更换步骤实施盖（罩）的安装。要更换其它消耗部件时，请不要关闭盖（罩），参
照各部位的更换步骤操作。
碗型密封圈压板
内六角螺栓(M8×20)
碗型密封圈
第 1 部 基本篇 第 3 章 维护
3-50

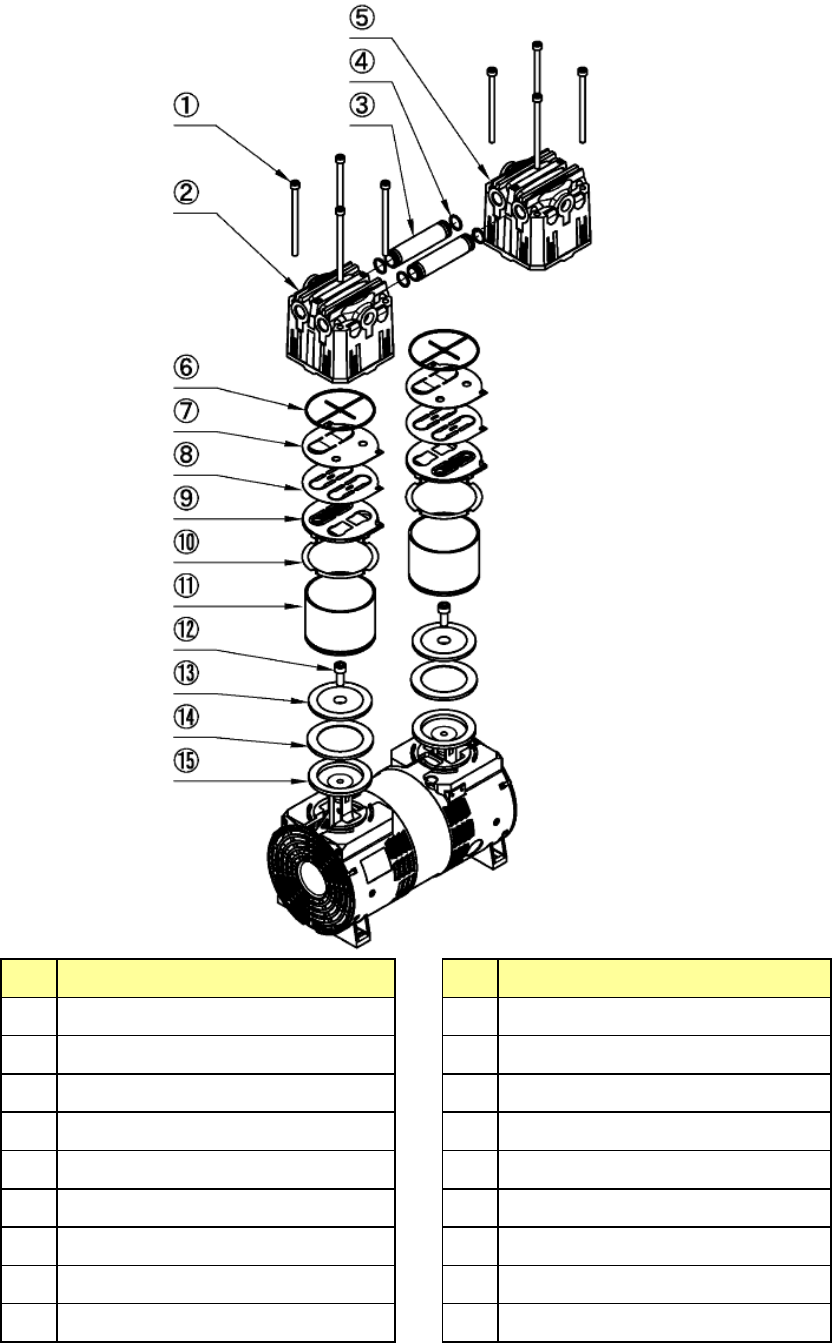

●真空泵分解图
No.
名称
No.
名称
1 内六角螺栓（M6×95）8 根 10 气缸密封圈
2 泵头盖 1 11 气缸
3 连接管 12 内六角螺栓（M8×20）
4 Ｏ环 P-10 13 碗型密封圈压板
5 泵头盖 2 14 碗型密封圈
6 密封圈 15 连杆
7 阀挡板
8 吸排气阀
9 气缸板
