第 1 部 基本篇 第 4 章 制作生产程序 4-208 4-5-4-1 传送 4-5-4-1-1 基板控制 可进行基板的搬入、 搬出。 选择菜单后， 如果安全盖在打开的状态，为了将轴移动到安全位置等 待，会显示如下画面。 请确认安全后，按下 [ 继续 ] 按钮。 将轴移动到安全位置等待后，会显示下列基板传送画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-207
4-5-4 机器操作

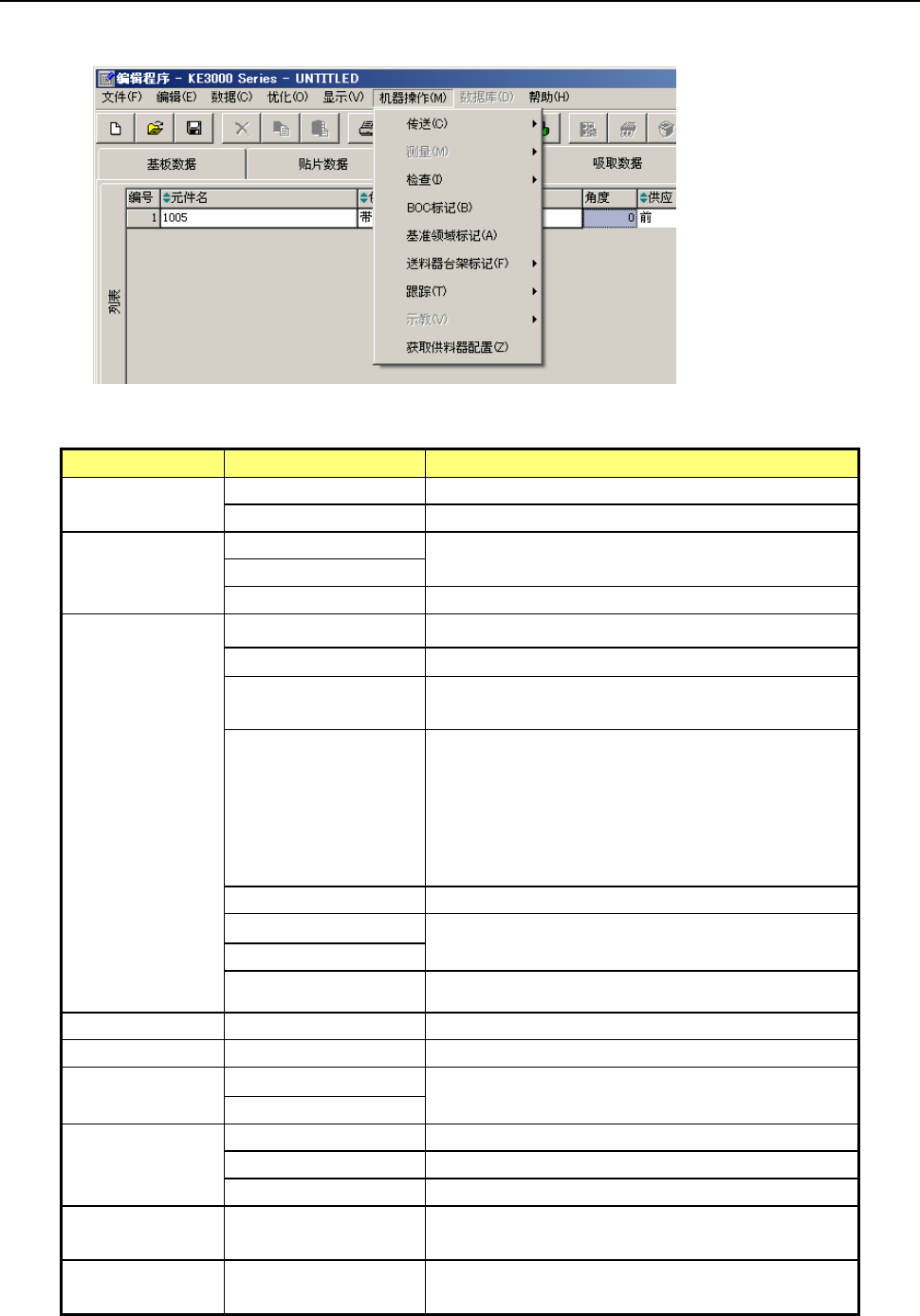

操作主机的实际运行，执行各种作业。菜单上分成各种作业项目。
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 概要
传送 基板控制 将基板搬入主机或搬出主机。
自动调整基板宽度 调整基板宽度
测量 单独测量
测量元件数据的各项详细数值。
连续测量
测量贴片基板面高度 使用 HMS 测量贴片位置的基板面高度。
检查
图像识别检查 对元件可否使用图像识别定中心进行检查。
共面检查 执行共面性检查。
确认速度
进行模拟生产。
确认运行中的 XYθ 偏移量。
统一送料
将已读入的生产程序中使用的供料器，包含代替
供料器，全部进行送料。但，贴片数据中所有设
置为跳过的元件、吸取数据中设置为不使用的供
料器、设置的「各种供料器的吸取前送料设置」（吸
取前送料为 ON 时可设置）中设置为「不使用」
的供料器，不进行送料。
负荷检查 使用测力器检查贴片动作时的负荷。
验证单独检查
执行验证检查。
验证连续检查
电动供料器检查 显示电动供料器确认画面。
BOC 标记 － 确认 BOC 标记识别及储存实测值。
基准领域标记 － 确认基准领域标记识别及存储实测值。
供料器台架标记
前
确认台架标记识别及存储实测值。
后
跟踪
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
吸取高度 确认吸取数据的各高度位置。
示教 图像示教
此功能用于对球元件（通用图像元件、BGA、
FBGA）的球进行测量。
取得供料器配置 －
本体装载的供应装置信息（孔位置）反映到吸取
数据中。（选项）
第 1 部 基本篇 第 4 章 制作生产程序
4-208
4-5-4-1 传送
4-5-4-1-1 基板控制

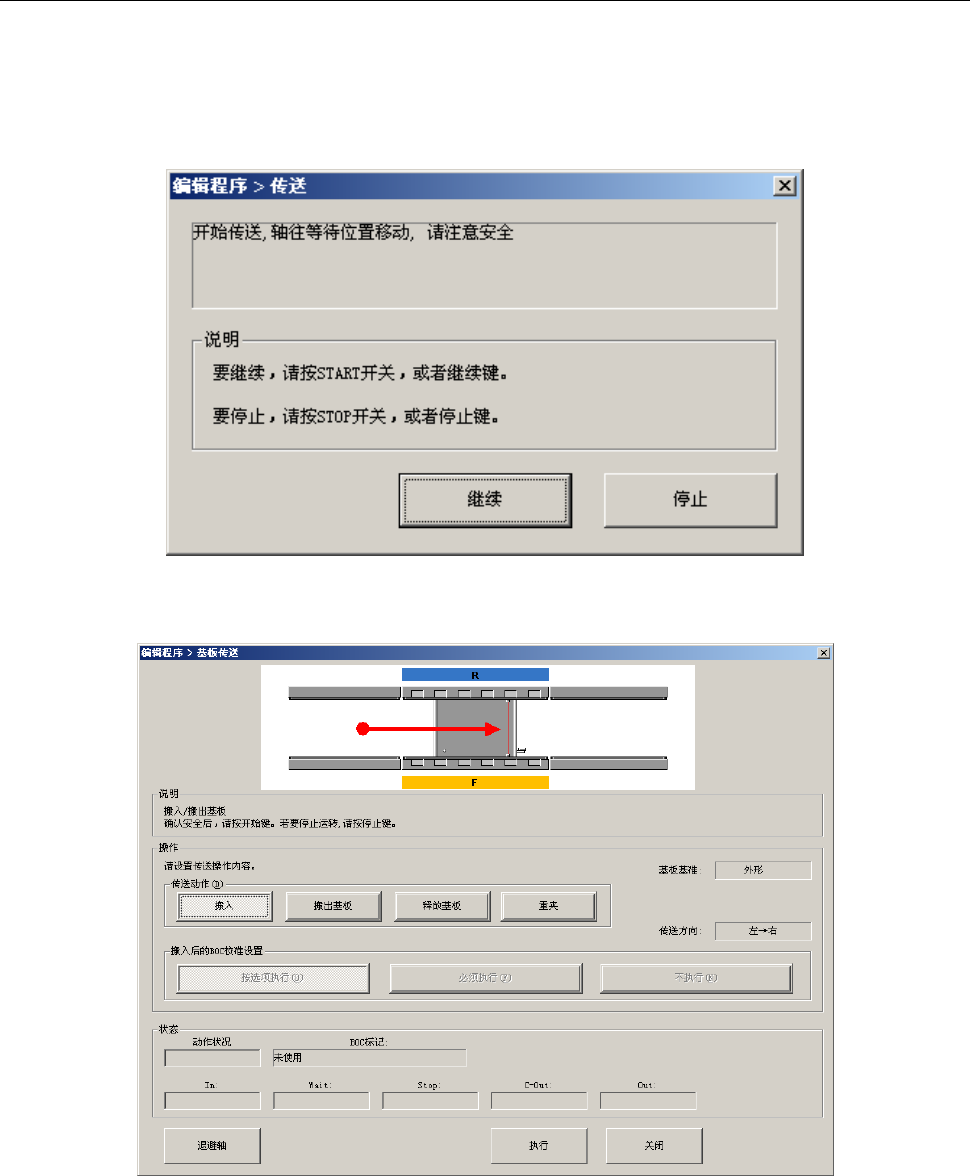

可进行基板的搬入、搬出。选择菜单后，如果安全盖在打开的状态，为了将轴移动到安全位置等
待，会显示如下画面。
请确认安全后，按下[继续]按钮。
将轴移动到安全位置等待后，会显示下列基板传送画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-209
(1) 操作
1) 传送动作
选择传送动作。可选择搬入、搬出基板、释放基板、重夹。
启动时（默认）选择「搬入
」。
2) 搬入后的 BOC 校准设置
选择基板刚搬入后是否立即执行 BOC 校准。
● 「按选项执行
」
按照操作选项的设置决定是否进行 BOC 标记识别。
● 「必须执行
」
必须进行 BOC 标记识别。
● 「不执行
」
不执行 BOC 标记识别。
3) 基板基准、传送方向
显示传送道路信息。
(2) 显示传送动作
用图形显示指定的传送动作、传送状态的变化。
(3) 状态
逐项显示当前的基板传送内容及动作状况。
·
按
< START >
开关或
[
执行
]
按钮进行传送。
·
要结束操作时，请按
[
关闭
]
按钮。
·
在传送过程中因某种原因想取消操作时，可按
< STOP >
开关停止。
