VH6 系列通用变频器用户手册 4. 功能参数
137
2：三线式控制模式 1；此模式 X3 为使能端子，方向分别由 X1、X2 控制。
功能码设定如图如下：

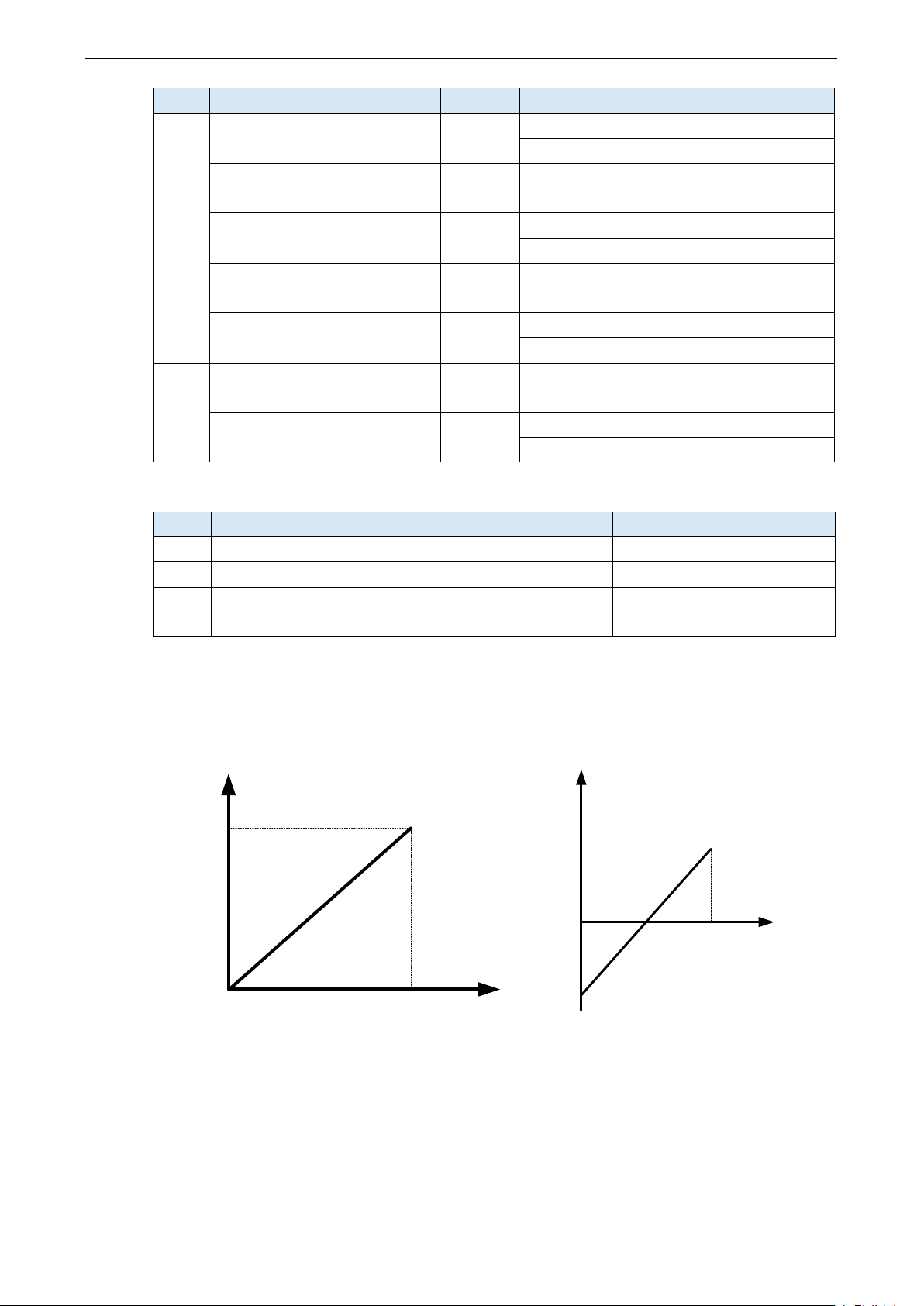

参数
名称
设定值
说明
P2-10
端子命令方式
2
三线式 1
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）
P2-02
X3 端子功能选择
3
三线式运行控制
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
停止按钮
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
停止按钮
24V
0V
0V
NPN型输入接法
PNP型输入接法
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，按下 SB2 按钮变频器正转，同时再按下 SB3
按钮变频器反转，SB1 按钮断开瞬间变频器停机。正常启动和运行中，必需保持 SB1 按钮闭合
状态，SB2、SB3 按钮的命令则在闭合动作沿即生效，变频器的运行状态以该 3 个按钮最后的
按键动作为准。
3：三线式控制模式 2；此模式的 X2 为使能端子，运行命令由 X1 来给出，方向由 X3 的状态来
决定。
功能码设定如图如下：
参数
名称
设定值
说明
P2-10
端子命令方式
3
三线式 2
P2-00
X1 端子功能选择
1
运行使能
P2-01
X2 端子功能选择
3
三线式运行控制
P2-02
X3 端子功能选择
2
正反运行方向
X1
X2
COM
运行命令
停止运行
数字量公共端
SB2
SB1
X3
运行方向
K
正转按钮
停止按钮
K
运行命令
0
正转
1
反转
X1
X2
COM
运行命令
停止运行
数字量公共端
SB2
SB1
X3
运行方向
K
正转按钮
停止按钮
NPN型输入接法 PNP型输入接法
24V
0V
0V
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，按下 SB2 按钮变频器运行，K 断开变频器正转，
K 闭合变频器反转；SB1 按钮断开瞬间变频器停机。正常启动和运行中，必需保持 SB1 按钮闭
合状态，SB2 按钮的命令则在闭合动作沿即生效。

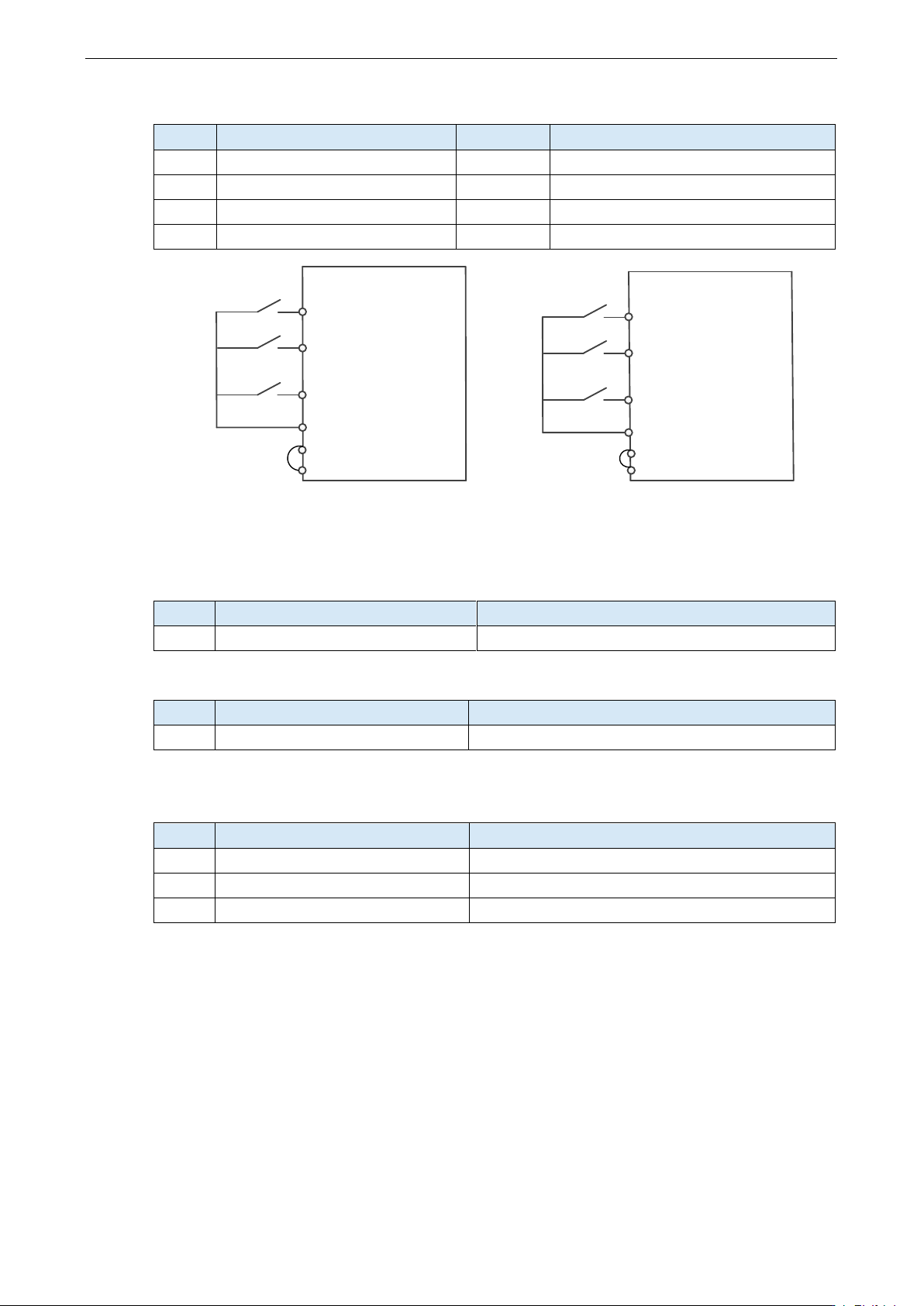

4：三线式控制模式 3（3750 及以上版本支持）；此模式的 X3 为使能端子，由端子 X1、X2 来
决定电机的正、反转运行。
VH6 系列通用变频器用户手册 4. 功能参数
138
功能码设定如图如下：
参数
名称
设定值
说明
P2-10
端子命令方式
4
三线式 3
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）
P2-02
X3 端子功能选择
3
三线式运行控制
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
使能按钮
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
使能按钮
24V
0V
0V
NPN型输入接法
PNP型输入接法
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，变频器 0Hz 运行；SB2 按钮闭合时，变频器正
转上升到正频率指令；SB3 按钮闭合时，变频器反转频率上升到负频率指令；当 SB2 和 SB3
同时闭合时，则正转上升到正频率指令。正方向信号的优先级高于反方向的信号。
参数
名称
设定范围
P2-11
端子 UP/DOWN 变化率
0.001Hz/s～50.000Hz/s
用于设置端子 UP/DOWN 调整设定频率时，频率变化的速度，即每秒钟频率的变化量。
参数
名称
设定范围
P2-12
X 滤波时间
0.000s～1.000s
设置 X 端子状态的软件滤波时间。若使用场合输入端子易受干扰而引起误动作，可将此参数增
大，以增强则抗干扰能力。但是该滤波时间增大会引起 X 端子的响应变慢。
参数
名称
设定范围
P2-13
X1 延迟时间
0.0s～3600.0s
P2-14
X2 延迟时间
0.0s～3600.0s
P2-15
X3 延迟时间
0.0s～3600.0s
用于设置 X 端子状态发生变化时，变频器对该变化进行的延时时间。
目前仅 X1、X2、X3 具备设置延迟时间的功能。
VH6 系列通用变频器用户手册 4. 功能参数
139
参数
名称
位数
设定值
说明
P2-16
X1 端子有效状态设定
个位
0
常开信号
1
常闭信号
X2 端子有效状态设定
十位
0
常开信号
1
常闭信号
X3 端子有效状态设定
百位
0
常开信号
1
常闭信号
X4 端子有效状态设定
千位
0
常开信号
1
常闭信号
X5 端子有效状态设定
万位
0
常开信号
1
常闭信号
P2-17
X6 端子有效状态设定
个位
0
常开信号
1
常闭信号
X7 端子有效状态设定
十位
0
常开信号
1
常闭信号
该功能码用于设置变频器输入端子的有效状态。
参数
名称
设定范围
P2-18
AI 曲线 1 最小给定
0.00V～P2-20
P2-19
AI 曲线 1 最小给定对应频率百分比
-100.0%～+100.0%
P2-20
AI 曲线 1 最大给定
P2-18～+10.00V
P2-21
AI 曲线 1 最大给定对应频率百分比
-100.0%～+100.0%
AI 曲线参数用于设置，模拟量输入电压与其代表的设定值之间的关系，如下图。
AI 曲线的给定对应频率百分比，对应最大频率 P0-13。
当模拟量输入大于所设定的最大给定（小于最小给定）时，按照最大给定（最小给定）计算。
以下提供两种典型的设定如图所示：
对应设定
（频率/转矩）
AI
0V(0mA)
100%
10V(20mA)
对应设定
（频率/转矩）
AI
0V(0mA)
100%
10V(20mA)
-100%
AI 曲线 2（P2-22~P2-25）/AI 曲线 3（P2-26~P2-29）的功能同 AI 曲线 1，参照 AI 曲线 1。
