VH6 系列通用变频器用户手 册 2. 安装和配线 29 ⚫ 多台变频源型接线方式 COM X1 3.3k 多台变频器使用扩展卡上24V电源的源型接线方法 X1 3.3k COM X1 3.3k 多台变频器使用外部24V电源的源型接线方法 X1 3.3k VH6 变频器1 VH6 变频器2 VH6 变频器1 VH6 变频器2 +24V 信号 PNP 0V 外部控制器 Y1 COM 24V 0V +24V 信号 PNP 0V 外部控制器 …
VH6 系列通用变频器用户手册 2. 安装和配线
28
如果使用外部 24V，需将变频器的 COM 端与外部 24V 连接，外部电源 0V 经外部控制器控制
触点接到相应的 X 端子。
⚫ 多台变频漏型接线方式
COM
X1
0V
+VCC
信号
NPN
0V
外部控制器
+24V
3.3k
多台变频器使用扩展卡上24V电源的漏型接线方法
COM
X1
0V
+24V
3.3k
COM
X1
+24V
信号
NPN
0V
外部控制器
3.3k
多台变频器使用外部24V电源的漏型接线方法
COM
X1
3.3k
VH6
变频器1
VH6
变频器2
VH6
变频器1
VH6
变频器2
内部24V
内部0V
内部24V
内部0V
此接线方式下，变频器的 X 端子不能并接使用，否则可能会引起 X 端子的误动作；
若需要并接 X 端子（不同变频器之间），则需在 X 端子处串联二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
⚫ 单台变频源型接线方式
X1
+VCC
信号
PNP
0V
外部控制器
24V
X2
3.3k
3.3k
使用扩展卡上24V电源的源型接线方法
COM
X1
X2
3.3k
3.3k
使用外部24V电源的源型接线方法
COM
+24V
信号
PNP
0V
外部控制器
Y1
VH6
变频器
VH6
变频器
0V
内部0V
内部24V
如果使用变频器内部 24V 电源，需将变频器的 0V 与 COM 短接，X 端子与外部控制器的信号
端连接，将变频器的 24V 与外部控制器的公共端连接。
如果使用外部 24V，需将变频器的 COM 端与外部 0V 连接，外部电源 24V 经外部控制器控制
触点接到相应的 X 端子。
VH6 系列通用变频器用户手册 2. 安装和配线
29
⚫ 多台变频源型接线方式
COM
X1
3.3k
多台变频器使用扩展卡上24V电源的源型接线方法
X1
3.3k
COM
X1
3.3k
多台变频器使用外部24V电源的源型接线方法
X1
3.3k
VH6
变频器1
VH6
变频器2
VH6
变频器1
VH6
变频器2
+24V
信号
PNP
0V
外部控制器
Y1
COM
24V
0V
+24V
信号
PNP
0V
外部控制器
Y1
COM
此接线方式下，变频器的 X 端子不能并接使用，否则可能会引起 X 端子的误动作；
若需要并接 X 端子（不同变频器之间），则需在 X 端子处串联二极管（阳极接 X）
使用，二极管需满足：IF > 40mA，VR > 40V。
2）数字输出端子
当数字输出端子需要驱动继电器时，应在继电器线圈两边加装续流二极管。否则易造成直流 24V
电源损坏。驱动能力不大于 50mA。
一定要正确安装续流二极管的极性。如下图。否则当数字输出端子有输出时，马上
会将直流 24V 电源烧坏。
NPN
0V
Y1
继电器
二极管
24V
0V
变频器

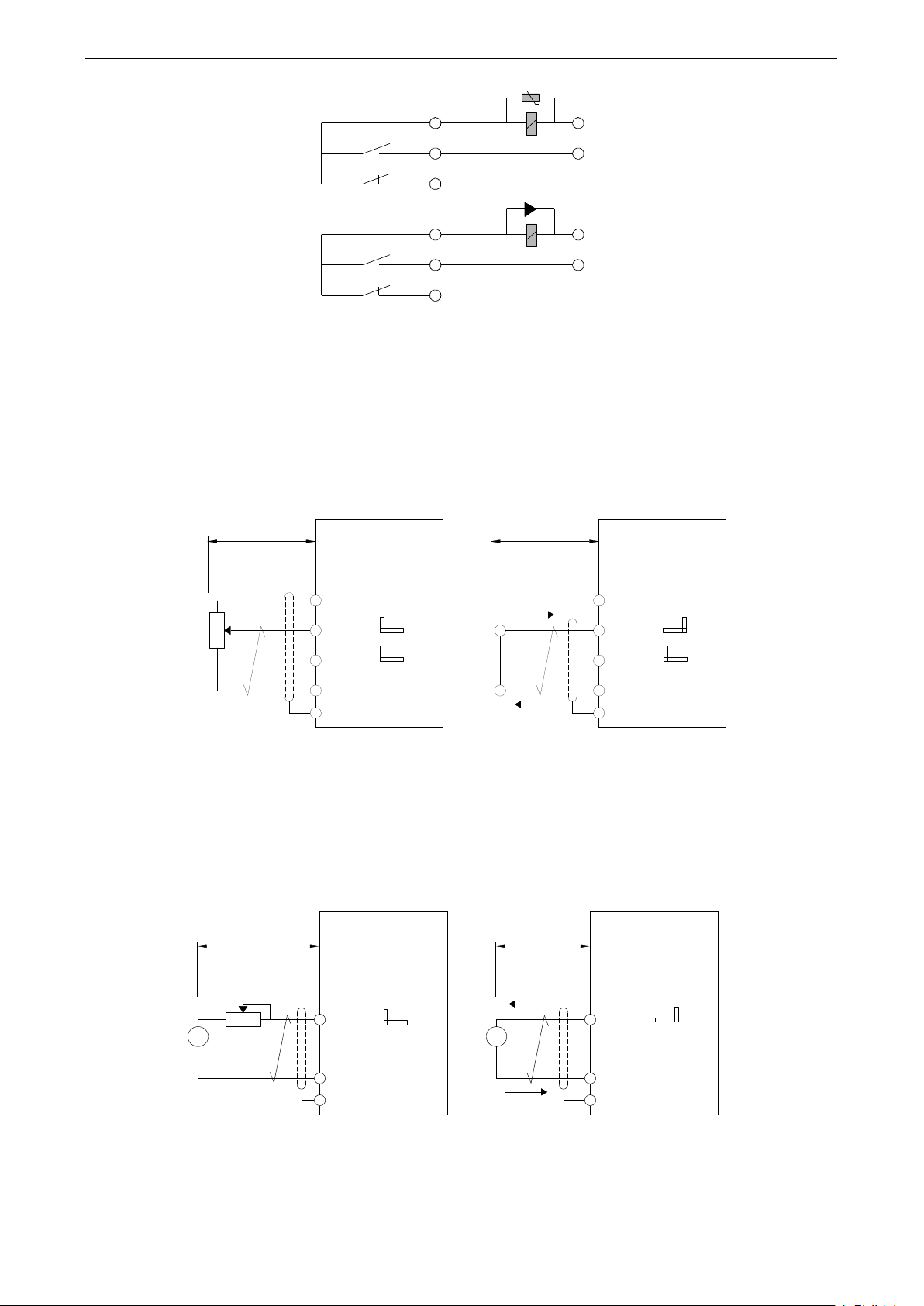

3）继电器输出端子
电感性负载（继电器、电机、指示灯）在电流切断时都会引起电压尖峰。在继电器触点采用压
敏电阻进行防护，并在电感性负载上加装吸收电路，如压敏电阻、RC 吸收电路、二极管等，
保证在关断时的干扰电流最小。
VH6 系列通用变频器用户手册 2. 安装和配线
30
TA
TB
TC
220VAC
TA
TB
TC
24VDC
2.4.3. 模拟输入输出端子配线
1）模拟输入端子 AI 的配线
AI1 / AI2 端子接受模拟信号输入，AI1/AI2 拨码选择输入电压（0～10V）或电流（0～20mA），
具体接线如下图所示：
10V
AI1
AI2
GND
5kΩ
|
10kΩ
V
拨码
开关
I
S1
V I
S2
A槽扩展卡
<20m
PE
10V
AI1
AI2
GND
V
拨码
开关
I
S1
V I
S2
A槽扩展卡
<20m
PE
电流方向
电压输入 电流输入
2）模拟输出端子 AO 的配线
AO1 外接模拟表可指示多种物理量，AO1 拨码选择输出电压（0～10V，外部负载 2kΩ-1MΩ）
或电流（0～20mA，外部负载小于 500Ω）。端子配线方式如下图。
AO1
GND
V
拨码
开关
I
S3
A槽扩展卡
PE
电压输出
V
AO1
GND
V
拨码
开关
I
S3
A槽扩展卡
PE
电流方向
电流输出
A
<20m <20m
