VH6 系列通用变频器用户手 册 3. 操作说明与应用举例 40 3.2.3. 开始调试 开始 安装变频器并接线 遵守安全措施，接通电源 参数初始化 ， 并根据应用要求设置控制模式 1 、 设置启动命令 、 频率给定方式 2 、针对启动命令和频率源不同方式， 进行对应功能设置 3 、进行启动、停止的过程功能设置 4 、进行信号输出功能设置 控制模式选择 子流程 1 子流程 2 SV C 控制 FV C 控制
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
39
3.2. 变频器的上电
3.2.1. 上电后的检查
请按照本说明书“EMC（电磁兼容）”中提供的操作要求进行配线连接。
3.2.2. 初次上电操作
接线及电源检查确认无误后，合上变频器输入侧交流电源开关，给变频器上电，变频器操作键
盘 LED 显示开机动态画面，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器
已初始化完毕，初次上电操作过程如下图所示：
开始
按要求进行配线连接
检查接线是否正确？
检查输入电压是否正确？
显示开机画面
听到接触器吸合声
显示设定频率
上电成功 上电失败
检查原因
否
否
是
是
是
是
是
否
否
否
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
40
3.2.3. 开始调试
开始
安装变频器并接线
遵守安全措施，接通电源
参数初始化，并根据应用要求设置控制模式
1、设置启动命令、频率给定方式
2、针对启动命令和频率源不同方式，进行对应功能设置
3、进行启动、停止的过程功能设置
4、进行信号输出功能设置
控制模式选择
子流程1 子流程2
SVC控制 FVC控制
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
41

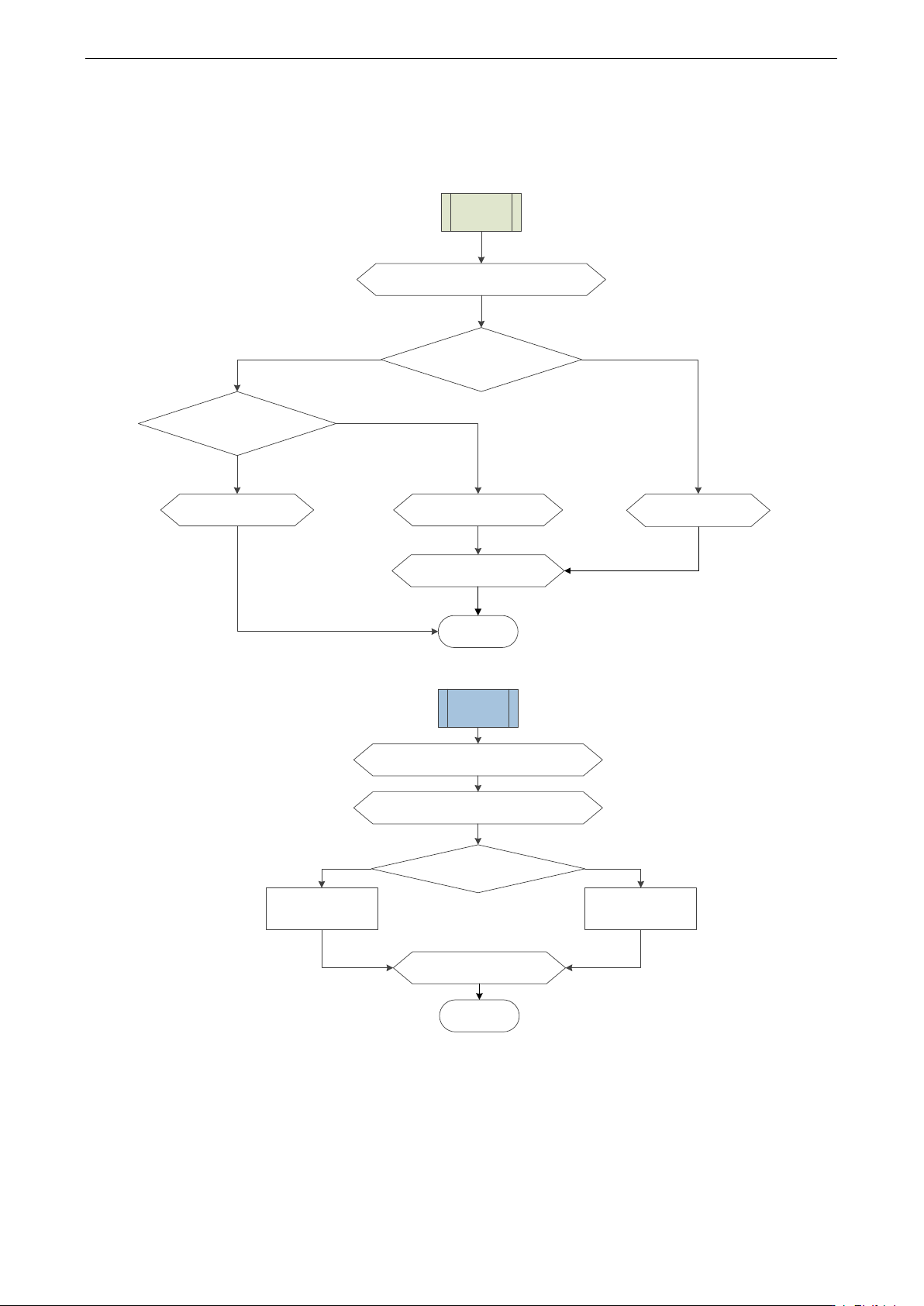

3.2.4. 调试流程
子流程1
根据电机铭牌设置电机具体参数
能否脱开负载进行自学习
能否获得精准的电机参数
设置电机参数 进行完整静态自学习
手动设置P1-35
结束
进行动态自学习
NO
YES
YES
NO
子流程2
根据电机铭牌设置电机具体参数
设置编码器参数
能否脱开负载进行自学习
进行带载自学习 进行空载自学习
结束
YES
NO
手动设置P1-35
