VH6 系列通用变频器用户手册 4. 功能参数
211
4.2.22. A9 组 通讯地址映射
参数
名称
设定范围
A9-00
通讯地址映射选择
0：不开启映射功能
1：开启映射功能
A9-01
通讯地址映射原像 1
0x0000～0xFFFF
A9-02
通讯地址映射原像 2
0x0000～0xFFFF
A9-03
通讯地址映射原像 3
0x0000～0xFFFF
A9-04
通讯地址映射原像 4
0x0000～0xFFFF
A9-05
通讯地址映射原像 5
0x0000～0xFFFF
A9-06
通讯地址映射原像 6
0x0000～0xFFFF
A9-07
通讯地址映射原像 7
0x0000～0xFFFF
A9-08
通讯地址映射原像 8
0x0000～0xFFFF
A9-09
通讯地址映射原像 9
0x0000～0xFFFF
A9-10
通讯地址映射原像 10
0x0000～0xFFFF
A9-11
通讯地址映射原像 11
0x0000～0xFFFF
A9-12
通讯地址映射原像 12
0x0000～0xFFFF
A9-13
通讯地址映射原像 13
0x0000～0xFFFF
A9-14
通讯地址映射原像 14
0x0000～0xFFFF
A9-15
通讯地址映射像 1
0x0000～0xFFFF
A9-16
通讯地址映射像 2
0x0000～0xFFFF
A9-17
通讯地址映射像 3
0x0000～0xFFFF
A9-18
通讯地址映射像 4
0x0000～0xFFFF
A9-19
通讯地址映射像 5
0x0000～0xFFFF
A9-20
通讯地址映射像 6
0x0000～0xFFFF
A9-21
通讯地址映射像 7
0x0000～0xFFFF
A9-22
通讯地址映射像 8
0x0000～0xFFFF
A9-23
通讯地址映射像 9
0x0000～0xFFFF
A9-24
通讯地址映射像 10
0x0000～0xFFFF
A9-25
通讯地址映射像 11
0x0000～0xFFFF
A9-26
通讯地址映射像 12
0x0000～0xFFFF
A9-27
通讯地址映射像 13
0x0000～0xFFFF
A9-28
通讯地址映射像 14
0x0000～0xFFFF
该功能适用于用控制系统的 MODBUS 地址不能更改，但是变频器必须要更换，出现通讯地址
不一样的应用厂家。比如信捷 VB5N 变频器频率通讯地址为 H2001，VH6 通讯地址是 H1000，
在控制系统不更改从站地址的情况下，VH6 变频器支持通讯地址映射功能，可以进行正常通讯。
如果通过通讯控制命令，需要了解对应 BIT 位含义是否对应，如 VB5N 给定命令往通讯地址
2000H 写 A 为故障复位命令，VH6 给定命令往通讯地址 1100H 写 7 为故障复位。具体说明如
下：
A9-00 参数设置为 1，通讯映射功能开启时数据只能通过 A9-01~A9-14 设置的映射地址读写，
若数据帧中的通讯地址与 A9-01～A9-14 中设置的地址值都不一致，则变频器回复帧会报通讯
地址错误，导致不能正常进行通讯控制。
例：原控制系统需要通过通讯启停和给定频率，通讯频率地址为 0x2000，通讯启停控制地址为
VH6 系列通用变频器用户手册 4. 功能参数
212
0x2001。A9-00 设为 1、A9-01 设为 0x2000、A9-02 设为 0x2001、A9-15 设为 0x1000（本变频
器通讯频率地址）、A9-16 设为 0x1100（本变频器启停控制地址）。此时可以实现在不改变控
制系统程序的情况下，实现对变频器对应地址的控制。
写入 50.00Hz 数据帧：01 06 20 00 27 10 97 36；
启停变频器数据帧： 01 06 20 01 00 01 12 0A。
4.2.23. AD 组 AIAO 校正参数
参数
名称
设定范围
AD-00
AI1 实测电压 1
0.500V～4.000V
AD-01
AI1 显示电压 1
0.500V～4.000V
AD-02
AI1 实测电压 2
6.000V～9.999V
AD-03
AI1 显示电压 2
6.000V～9.999V
AD-04
AI2 实测电压 1
0.500V～4.000V
AD-05
AI2 显示电压 1
0.500V～4.000V
AD-06
AI2 实测电压 2
6.000V～9.999V
AD-07
AI2 显示电压 2
6.000V～9.999V
AD-08
AI3 实测电压 1
-9.999V～9.999V
AD-09
AI3 显示电压 1
-9.999V～9.999V
AD-10
AI3 实测电压 2
-9.999V～9.999V
AD-11
AI3 显示电压 2
-9.999V～9.999V
该组功能码，用来对模拟量输入 AI 进行校正，以消除模拟量的输入口零偏与增益的影响。
该组功能参数出厂时已经进行校正，恢复出厂值时，会恢复为出厂校正后的值。一般在应用现
场不需要进行校正。
实测电压指，通过万用表等测量仪器测量出来的实际电压，显示电压指变频器采样出来的电压
显示值，见 U0 组 AI 校正前电压（U0-26、U0-27、U0-28）显示。
校正时，在每个 AI 输入端口各输入两个电压值，并分别把万用表测量的值与 U0 组读取的值，
准确输入上述功能码中，则变频器就会自动进行 AI 的零偏与增益的校正。
若校正电流时，需要将万用表测量的值除以 2 后写入到实测电压中，对应的 U0 组 AI 校正前电
压（U0-26、U0-27）写入到现实电压中。
对于用户给定电压和变频器实际采样电压不匹配场合，可以采用现场校正方式，使得变频器采
样值与期望给定值一致，以 AI1 为例，现场校正方式如下：
给定 AI1 电压信号（2V 左右）
实际测量 AI1 电压值，存入功能参数 AD-00，查看 U0-26 显示值，存入功能参数 AD-01
给定 AI1 电压信号（8V 左右）
实际测量 AI1 电压值，存入功能参数 AD-02，查看 U0-26 显示值，存入功能参数 AD-03
校正 AI2 和 AI3 时，实际采样电压查看位置分别为 U0-27、U0-28 对于 AI1、AI2，建议使用 2V
和 8V 两点作为校正点，对于 AI3，建议采样-8V 和 8V 两点作为校正点。
参数
名称
设定范围
AD-12
AO1 目标电压 1
0.500V～4.000V
AD-13
AO1 实测电压 1
0.500～4.000V
AD-14
AO1 目标电压 2
6.000V～9.999V
AD-15
AO1 实测电压 2
6.000V～9.999V
AD-16
AO2 目标电压 1
0.500V～4.000V
VH6 系列通用变频器用户手册 4. 功能参数
213
参数
名称
设定范围
AD-17
AO2 实测电压 1
0.500～4.000V
AD-18
AO2 目标电压 2
6.000V～9.999V
AD-19
AO2 实测电压 2
6.000V～9.999V
该组功能码，用来对模拟量输出 AO 进行校正，以消除模拟量的输出口零偏与增益的影响。
该组功能参数出厂时已经进行校正，恢复出厂值时，会恢复为出厂校正后的值。一般在应用现
场不需要进行校正。
4.2.24. U0 组 监控参数
U0 参数组用于监视变频器运行状态信息，客户可以通过面板查看，以方便现场调试。最小单
位见功能代码表。
参数
名称
显示范围
U0-00
运行频率（Hz）
0～600.00Hz
U0-01
设定频率（Hz）
0～600.00Hz
U0-02
母线电压（V）
0.0～1024.0V
U0-03
输出电流（A）
0.0～655.35A
U0-04
输出电压（V）
0～1140V
U0-05
输出转矩（%）电机额定转矩的百分比输出值
-200.0%～200.0%
U0-06
输出功率（kW）
0～32767
监控变频器运行时的频率、母线电压、电流、转矩，输出功率参数。
参数
名称
显示范围
U0-07
X 输入状态
0x0000～0x7FFF

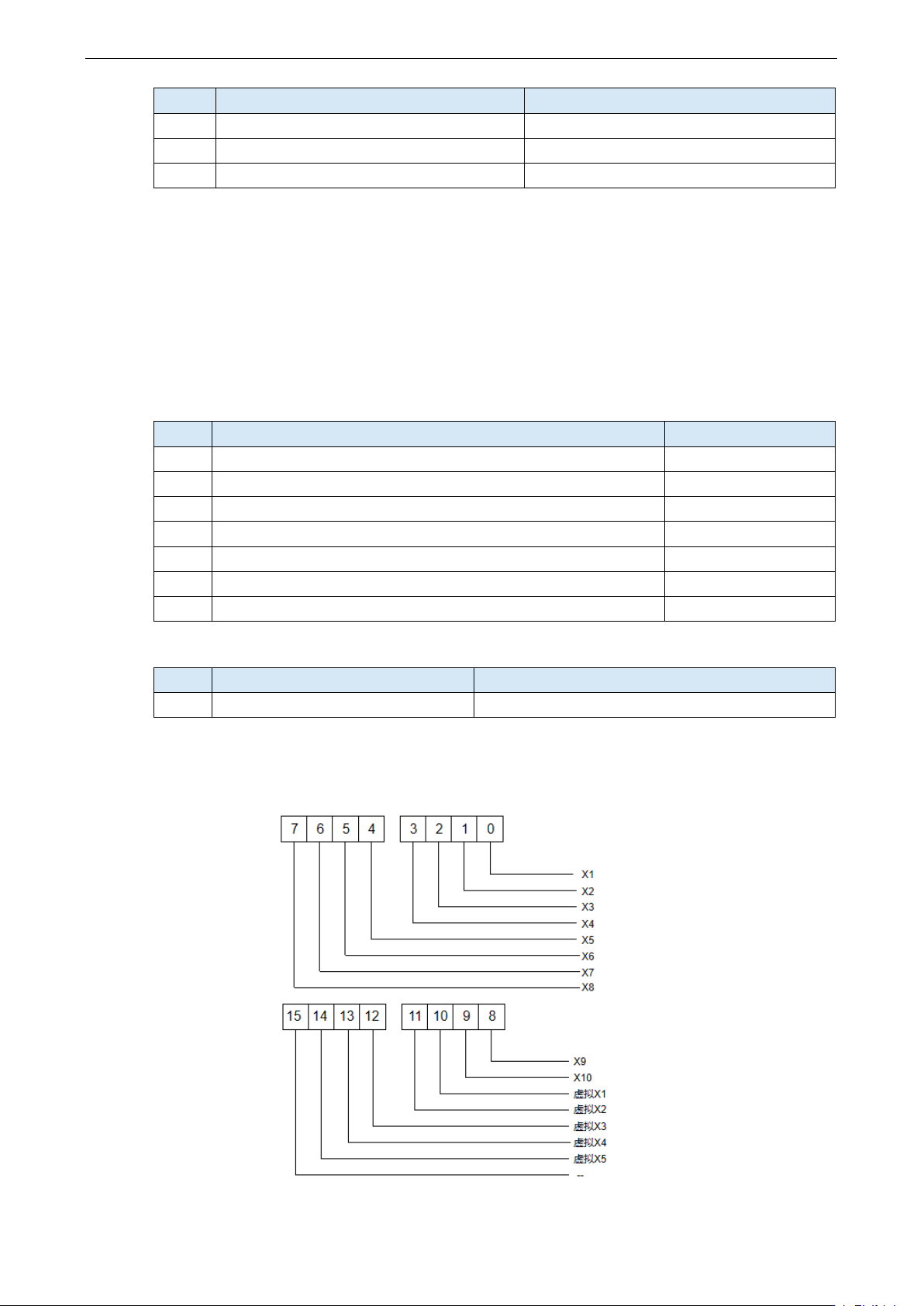

显示当前 X 端子输入状态值。十六进制转化为二进制数据后，每 bit 位对应一个 X 输入信号，
为 1 表示该输入为高电平信号，为 0 表示输入为低电平信号。每 bit 位和输入端子对应关系如
下：
