VH6 系列通用变频器用户手册 4. 功能参数
147
4.2.5. P4 组 启动制动参数
参数
名称
设定值
说明
P4-00
启动方式
0
直接启动
1
速度跟踪再启动（交流异步机）
2
预励磁启动（交流异步机）
此参数需要在矢量控制模式下（P0-01=1 或 2）修改（3740 及以上版本支持 VF 模式下修改）。
0：直接启动
适用于小惯量负载；
1：速度跟踪再启动（交流异步机）
适用于异步电机大惯性负载瞬时失电再启动的情况，此时需要将 P4 组对应参数要设置正确；
2：预励磁启动（交流异步机）
只对交流异步电机有效，在电机运行前先建立磁场。预励磁时间 P4-04 不为 0，则先预励磁再
启动，可以提高电机动态响应性能。若预励磁时间设置为 0，则变频器取消预励磁过程，从启
动频率开始启动。
参数
名称
设定范围
P4-01
启动频率
3750 以下版本：0.00Hz～10.00Hz
3750 及以上版本：0.00Hz～50.00Hz
P4-02
启动频率持续时间
0.0s～100.0s
P4-03
启动直流制动电流/预励磁电流百分比
0%～100%
P4-04
起动时的直流制动时间/预励磁时间
0.0s～100.0s
若启动直流制动时间设置为 0，则变频器从启动频率开始运行。
若启动直流制动时间不为 0，则先直流制动，然后再从启动频率开始运行。适用小惯性负载，
在启动时电机可能有转动的场合。
启动直流制动只在启动方式为直接启动时有效。此时变频器先按设定的启动直流制动电流进行
直流制动，经过启动直流制动时间后再开始运行。若设定直流制动时间为 0，则不经过直流制
动直接启动。直流制动电流越大，制动力越大。
若启动方式为异步机预励磁启动，则变频器先按设定的预励磁电流 P4-03 预先建立磁场，经过
设定的预励磁时间 P4-04 后再开始运行。若设定预励磁时间为 0，则不经过预励磁过程而直接
启动。
当电机额定电流小于或等于变频器额定电流的 80%时，是相对电机额定电流为百分比基值；当
电机额定电流大于变频器额定电流的 80%时，是相对 80%的变频器额定电流为百分比基值。
参数
名称
设定值
说明
P4-05
启动保护选择
0
不保护
1
保护
若 P4-05 设为 1，当变频器启停设为端子启停时断电重启后，启动端子要重新触发一次。
VH6 系列通用变频器用户手册 4. 功能参数
148
参数
名称
设定范围
P4-06
转速跟踪方式（3740 及以上版本支持）
0：从停机频率开始
1：从工频开始
2：从最大输出频率开始
为实现对旋转中电机实施平滑无冲击启动。变频器先对电机的转速和方向进行判断，再以跟踪
到的电机频率启动，转速跟踪方式有如下三种：
0：从停电时的频率向下跟踪，通常选用此种方式。
1：工频切换变频时使用，在停电时间较长再启动的情况使用。
2：从最大频率向下跟踪，一般发电性负载使用。
同步机不支持转速跟踪功能。
参数
名称
设定值
说明
P4-19
加减速方式
0
直线加减速
1
连续型 S 曲线加减速
2
断续型 S 曲线加减速
0：直线加减速
输出频率按照直线递增或递减，四种加减速时间（P0-18～P0-19、PC-03～PC-08）可通过多功
能输入端子（P2-00～P2-09）进行选择。
1：连续型 S 曲线加减速
在目标频率固定的情况下，输出频率按照 S 曲线递增或递减。适用于启动或停机需要平缓的场
合使用。
2：断续型 S 曲线加减速
适用于目标频率实时变化、响应快速的场合，输出频率按照 S 曲线实时递增或递减。适用在舒
适感要求较高及实时响应快速的场合。
参数
名称
设定范围
P4-20
S 曲线开始段比例
0.0%～（100.0%-P4-21）
P4-21
S 曲线结束段比例
0.0%～（100.0%-P4-20）
选择静态 S 曲线时，参数 P4-20、P4-21 相加的值必须小于等于 100%。
图中 t1 为 P4-20 定义的 S 曲线开始段比例，t2 为 P4-21 定义的 S 曲线结束段比例，t1 与 t2 中
间段的输出频率变化斜率是固定值，为直线加减速。如图中所示。

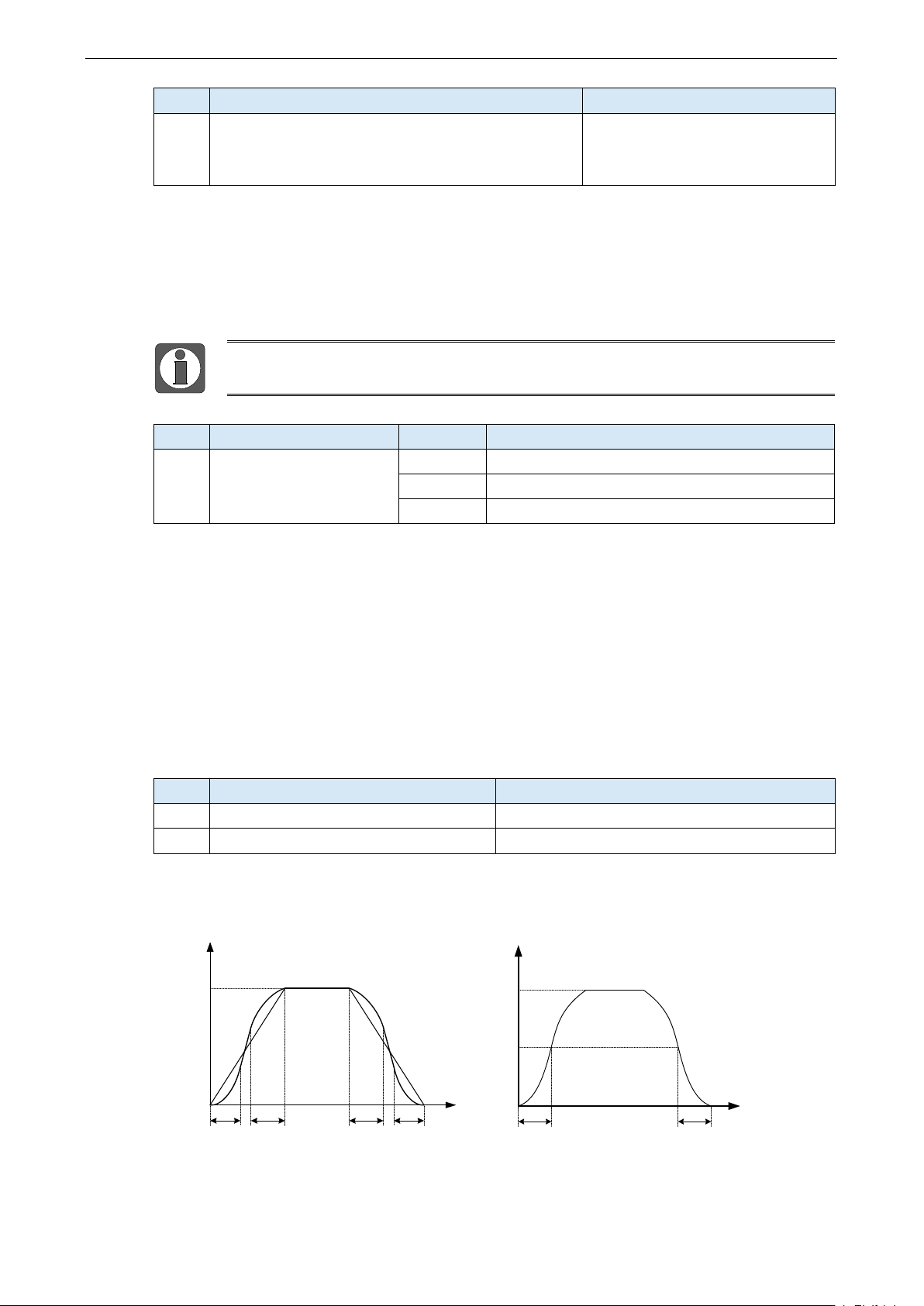

输出频率Hz
时间t
t1 t1t2 t2
设定频率f
输出频率Hz
时间t
t3 t3
设定频率f
额定频率fn
VH6 系列通用变频器用户手册 4. 功能参数
149
参数
名称
设定范围
P4-22
停机方式
0：减速停机
1：自由停机
P4-23
停机时直流制动起始频率
0.00Hz～最大输出频率 P0-13
P4-24
停机时直流制动等待时间
0.0s～100.0s
P4-25
停机时直流制动电流百分比
3750 以下版本：0%～100%
3750 及以上版本：0%～150%
P4-26
停机时直流制动时间
0.0s～100.0s
停机方式为减速停机时，按照设定的减速时间停机；若设置下限频率 P0-17，则减速到 P0-17
设置下限频率，之后为自由停机。
直流制动适用先制动再启动自由运行中的电机的场合：适用制动到零速后需要保持力矩的场
合，不适合大惯量负载或快速制动，不适合电机高速运行时制动，不需要配制动电阻。
直流制动过程：变频器按照设定的减速时间下降，当频率下降到 P4-23 时，等待 P4-24 设定的
时间后，以 P4-25 中设定的电流进行制动，制动时间是 P4-26。制动效果根据实际运行工况而
定，若在停机直流制动时间内没有停机，则停机状态自动切换为自由停机。
参数 P4-25 不建议设置到 100%及以上，可能会导致烧电机，设的越大输出电流越高。
参数
名称
设定值
说明
P4-27
点动直流制动开关（3750 及以上版本支持）
0
关闭点动直流制动
1
开启点动直流制动
利用面板点动或者端子点动时，可以通过参数选择是否需要直流制动功能。
4.2.6. P5 组 VF 参数
参数
名称
设定值
说明
P5-00
VF 曲线设定
0
直线 VF
1
多点 VF
2
平方 VF
3
1.2 次方 VF
4
1.4 次方 VF
6
1.6 次方 VF
8
1.8 次方 VF
10
VF 完全分离模式
11
VF 半分离模式
0：直线 VF
适用于普通恒转矩负载。
1：多点 VF
适合脱水机、离心机等特殊负载。通过设置 P5-01~P5-06 参数，可以获得任意的 VF 关系曲线。
2：平方 VF
适合于风机、水泵等离心负载。
3：1.2 次方 VF||4：1.4 次方 VF||6：1.6 次方 VF||8：1.8 次方 VF
介于直线 VF 与平方 VF 之间的 VF 关系曲线。
