VH6 系列通用变频器用户手册 4. 功能参数
160
10s
30s
60s
90s
2min
2.5min
4min
6min
15min
80min
40min
115% 125%
135% 145% 155% 165%
175%
185% 195% 205% 215%
225% 235%

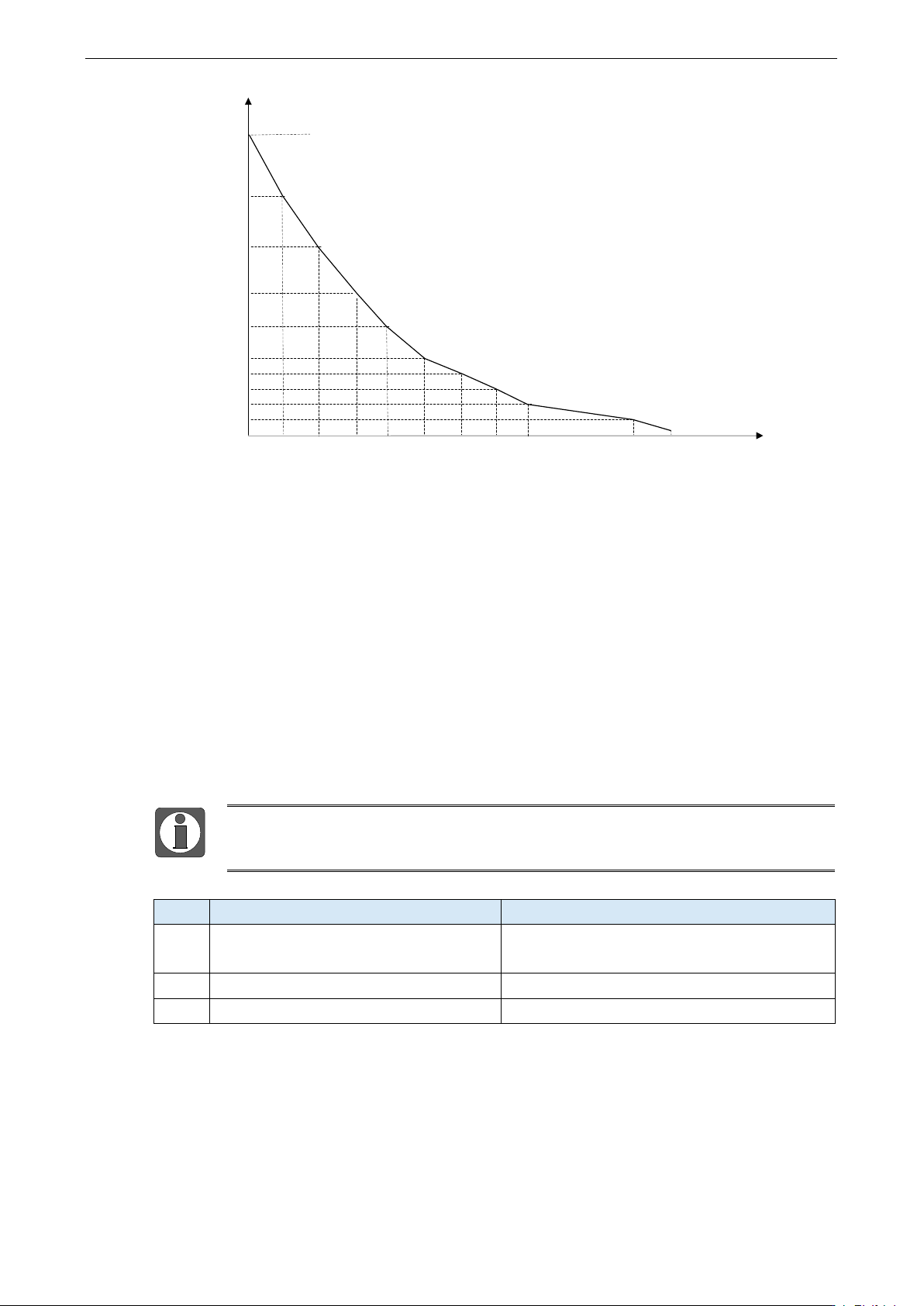

过载时间
电机额定电流
百分比
1）在电机运行电流到达 175%倍电机额定电流条件下，持续运行 2 分钟后报电机过载（Err10）；
在电机运行电流到达 115%倍电机额定电流的条件下，持续运行 80 分钟后报电机过载（Err10）。
最长 80 分钟过载，最短时间 10 秒过载。
2）电机过载保护调整举例：需要电机在 150%电机电流的情况下运行 2 分钟报过载，通过电机
过载曲线图得知，150%(I)的电流位于 145%(I1)和 155%(I2)的电流区间内，145%的电流 6 分钟
（T1）过载，155%的电流 4 分钟（T2）过载，则可以得出默认设置下 150%的电机额定电流 5
分钟过载计算如下：
T=T2＋(T1－T2)*(I－I1)/(I2－I1)=4＋(6－4)*(150%－145%)/(155%－145%)=5（分钟）
从而可以得出需要电机在 150%电机电流情况下 2 分钟报过载，电机过载保护增益：
P7-34=2÷5=0.4
3）参数 P7-35 用于提前报警提示功能，例如：115%对应 80min 报警，如果设置 P7-35 为 50%，
则表示在电流达到 115%持续 40min（80min*50%）时，变频器多功能数字 Y 端子输出过载预警
ON 信号。
用户需要根据电机的实际过载能力，正确设置 P7-34 的值，该参数设置过大容易发
生电机过热损坏而变频器未及时报警保护的危险！
参数
名称
设定范围
P7-36
电机温度传感器类型
0：无温度传感器
1：PT100
P7-37
电机过热保护阈值
0℃～200℃
P7-38
电机过热预报警阈值
0℃～100℃
电机温度传感器的温度信号，需要连接到卡槽 B 的 AI3 端子上。VH6 的 AI3 模拟量输入端，
支持 PT100 温度传感器。电机温度值在 U0-40 中显示。
当电机温度超过电机过热保护阈值 P7-37 时，变频器故障报警，并根据所选择故障保护动作方
式处理。
当电机温度超过电机过热预报警阈值 P7-38 时，变频器多功能数字 Y 输出电机过温预报警 ON
信号。
VH6 系列通用变频器用户手册 4. 功能参数
161
参数
名称
位数
含义
设定值
说明
P7-39
输入缺相保护选择
个位
输入缺相保护
0
禁止
1
允许
十位
接触器吸合保护选择
0
禁止
1
允许
选择是否对输入缺相或接触器吸合进行保护。
参数
名称
设定值
说明
P7-40
输出缺相保护选择
0
禁止
1
允许
选择是否对输出缺相的进行保护，如果选择 0 而实际发生输出缺相时不会报故障，此时实际电
流比面板显示的电流大一些，存在风险，谨慎使用。
参数
名称
设定值
说明
P7-41
上电对地短路保护功能
0
无效
1
有效
可选择变频器在上电时，检测电机是否对地短路。
如果此功能有效，则变频器 UVW 端在上电后一段时间内会有电压输出。
参数
名称
设定值
说明
P7-42
故障自动复位期间故障继电器动作选择
0
不动作
1
动作
如果变频器设置了故障自动复位功能，则在故障自动复位期间，故障 Y 是否动作，可以通过
P7-42 设置（P7-42 只对 Y 端子生效）。
参数
名称
设定范围
P7-43
故障自动复位间隔时间
0.1s～60.0s
该参数用作对故障发生到故障自动复位的等待时间。
参数
名称
设定范围
P7-44
故障自动复位次数
0～20
该参数用作变频器故障后自动复位的次数，超过设置值后变频器保持故障状态。
参数
名称
设定范围
P7-45
故障时保护动作选择 1
个位：电机过载（Err10）
0：自由停车
1：按停机方式停机
十位：输入缺相（Err11）
0：自由停车
1：按停机方式停机
百位：输出缺相（Err12）
0：自由停车
1：按停机方式停机
千位：输出掉载（Err19）
0：自由停车
VH6 系列通用变频器用户手册 4. 功能参数
162
参数
名称
设定范围
1：按停机方式停机
万位：磁极位置检测失败（Err21）
0：自由停车
1：按停机方式停机
P7-46
故障时保护动作选择 2
个位：外部故障 1（Err43）
0：自由停车
1：按停机方式停机
十位：通讯故障（Err44）
0：自由停车
1：按停机方式停机
百位：EEPROM 读写故障（Err45）
0：自由停车
1：按停机方式停机
千位：运行时间到达（Err46）
0：自由停车
1：按停机方式停机
万位：上电时间到达（Err47）
0：自由停车
1：按停机方式停机
P7-47
故障时保护动作选择 3
个位：用户自定义故障 1（Err48）
0：自由停车
1：按停机方式停机
十位：用户自定义故障 2（Err49）
0：自由停车
1：按停机方式停机
百位：运行中 PID 反馈丢失（Err50）
0：自由停车
1：按停机方式停机
千位：速度偏差过大（Err52）
0：自由停车
1：按停机方式停机
万位：电机超速（Err53）
0：自由停车
1：按停机方式停机
P7-48
故障时保护动作选择 4
个位：电机过温（Err54）
0：自由停车
1：按停机方式停机
P7-52
制动起始电压
200.0～2000.0V
P7-53
制动使用率
0～100%
当母线电压达到 P7-52 设置值，制动电阻开始工作，通过 P7-53 调节制动电阻使用率。对于频
繁制动需外接制动的场合，可通过调整此参数调整制动效果。
使用制动电阻时，建议关闭过励磁功能和过压失速抑制功能，以防运行中电流过大或者减速时
间过长。
