附录
附录 A. 扩展卡
VH6 系列变频器外接丰富的扩展卡可实现支持丰富的现场总线，支持丰富的编码器类型。本章
介绍各扩展卡的安装与使用。
扩展卡命名规则
VH6 – CC 100
字段标识
字段详细解释
①
产品系列
VH6：全功能型闭环矢量变频器
②
扩展卡类型
A：标准输入输出卡
B：扩展输入输出卡
CC：EtherCAT 总线通讯扩展卡
CN：CANopen 总线通讯扩展卡
CP：Profinet 总线通讯扩展卡
CE：Ethernet IP 总线通讯扩展卡
DM：增量式编码器扩展卡
DC：多摩川协议通讯型编码器 PG 扩展卡

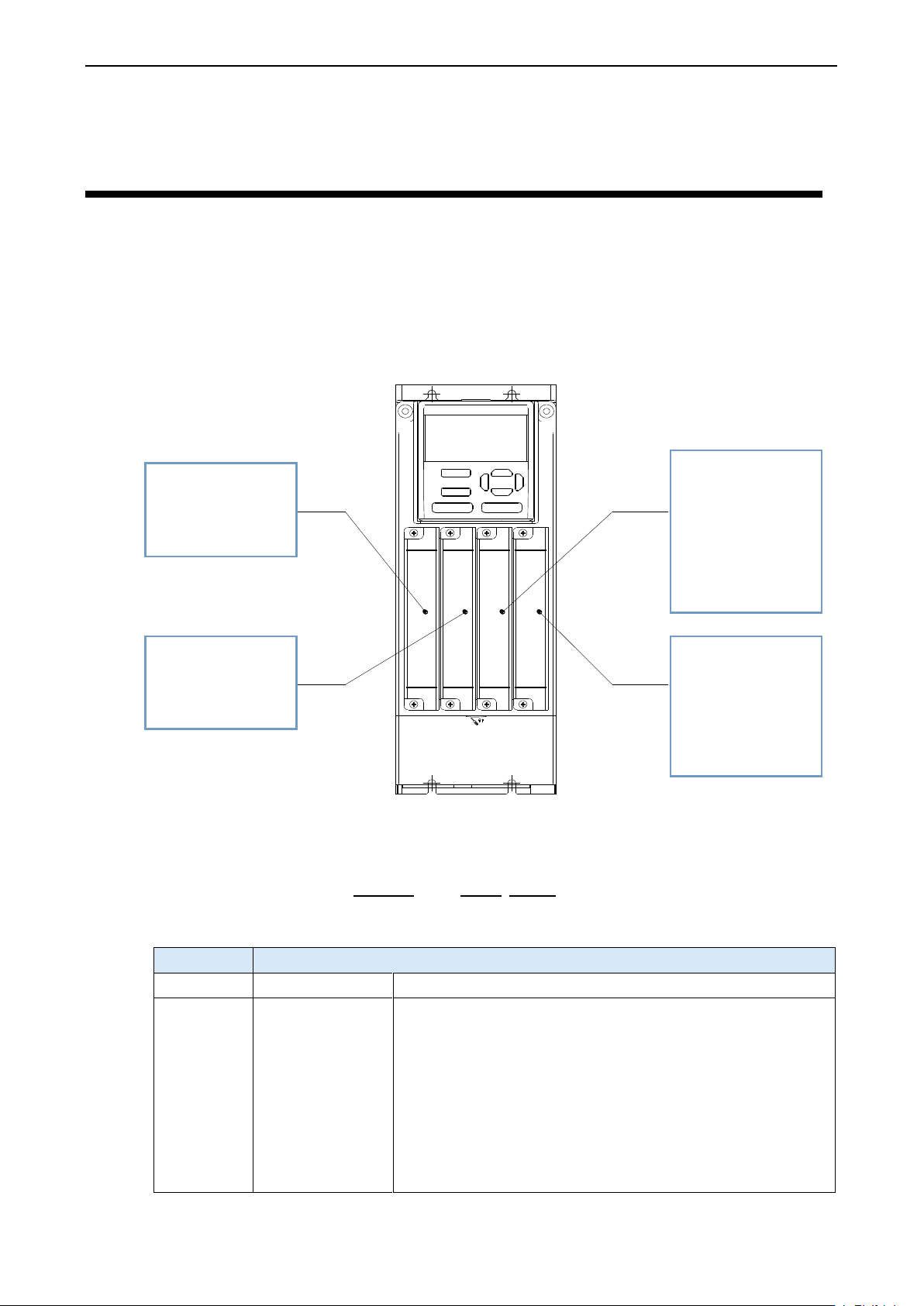

A 槽
标准输入输出卡：
VH6-A100
B 槽
标准输入输出卡：
VH6-B100
C 槽
总线通讯扩展卡：
VH6-CN100
VH6-CC100
VH6-CP100
VH6-CE100
D 槽
PG 卡：
VH6-DM100
VH6-DM200
VH6-DC200
VH6 系列通用变频器用户手册 附录
258
字段标识
字段详细解释
③
版本代码
100：版本代码 100
200：版本代码 200
附 A.1. 扩展卡功能说明
型号
名称
功能与规格
使用机型
VH6-A100
标准输入输出卡
4 个数字输入、1 个数字输出、2 个模拟量
输入、1 个模拟量输出、1 个继电器、485
通讯
全系列机型
VH6-B100
扩展输入输出卡
3 个数字输入、1 个数字输出、1 个模拟量
输入、1 个模拟量输出、1 个继电器
全系列机型
VH6-CN100
CANopen 通讯卡
支持标准 CANopen 协议
全系列机型
VH6-CC100
EtherCAT 通讯卡
支持标准 EtherCAT 协议
全系列机型
VH6-CP100
Profinet 通讯卡
支持标准 Profinet 协议
全系列机型
VH6-CE100
Ethernet IP 通讯卡
支持标准 Ethernet IP 协议
全系列机型
VH6-DM100
多功能增量式 PG 卡
支持 差分、NPN 型集电极、推挽式编码
信号输入，同时也支持差分分频输出
全系列机型
VH6-DM200
简易增量式 PG 卡
支持 差分、NPN 型集电极、推挽式编码
信号输入，不支持分频输出
全系列机型
VH6-DC200
简易型多摩川协议
通讯型编码器 PG 卡
支持多摩川协议编码信号输入，不支持分
频输出
全系列机型
附 A.2. 扩展卡安装方式
VH6 系列通用变频器用户手册 附录
259
⚫ 变频器每个卡槽正下方会有 ABCD 字母标识，用以标识卡槽类型，与扩展卡上
ABCD 对应起来，只有扩展卡上和变频器卡槽下方的字母相同时才可以正常安
装并使用。
⚫ 每个卡槽有防插错机构，与卡槽不匹配的扩展无法正常安装。
⚫ 扩展卡正下方的螺钉柱用于扩展卡接地。
附 A.3. IO 扩展卡介绍
附 A.3.1. VH6-A100（A 槽 IO 卡）
1）概述
VH6-A100 是变频器 A 槽出厂标配的扩展卡，其 IO 功能及点数可以满足一般现场使用，它具
有 1 路 485 通讯 + 2 路 AI + 1 路 AO + 4 路双极性输入 + 1 路 YT + 1 路 YR。
2）VH6-A100 详细规格
类别
端子
名称
功能说明
电源
24V-0V
+24V 电源
提供输入 X 端子 24V 电源
最大输出电流 200mAX 端子电源 24V
不可外接使用
10V-GND
+10V 电源
提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
COM
电源输入端子
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频
本体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本体
0V 端子断开
数字输入端子
X1
数字输入端子 1
光耦隔离输入，兼容双极性输入
输入阻抗：R = 2kΩ
输入电压范围 9～30V
X2
数字输入端子 2
X3
数字输入端子 3
X4
数字输入端子 4
除有 X1-X3 的特点外，还可作为高速脉冲输入通
道
最高频率 50kHz
数字输出端子
Y1
数字输出端子 1
集电极开路输出
输出电压范围：0～24V
输出电流范围：0～50mA
