VH6 系列通用变频器用户手册 附录
261
类别
端子
名称
端子功能说明
数字输出端子
Y2
数字输出端子 2
集电极开路输出
输出电压范围：0～24V
输出电流范围：0～50mA
可做高速脉冲 50kHz 输出
继电器输出端子
TA2 TB2
TC2
继电器 2
可编程定义为多种功能继电器输出端子
TA-TB：常开
TA-TC：常闭
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC24V/1A
模拟量输入
AI3-GND
模拟量输 AI3
由拨码选择电压/PT100 输入
输入电压范围：-10V～10V
可接 PT100
模拟量输出
AO2-GND
模拟量输出 AO2
由拨码选择电压/电流输出
电压输出范围：0～10V
电流输出范围：0～20mA
拨码开关
S1
AI3
S1 和 S2 同时置 OFF：电压-10V～10V
S1 和 S2 同时置 ON：PT100
出厂默认为 OFF
S2
S3
AO2
OFF = 0-10V ，ON = 0-20mA 出厂默认 OFF
附 A.4. 通讯扩展卡介绍
附 A.4.1. VH6-CC100（EtherCAT 通讯卡）
1）概述
EtherCAT 是一个以以太网为基础的开放架构的现场总线系统，它为系统的实时性能和拓扑的灵
活性树立了新的标准，同时，它还符合甚至降低了现场总线的使用成本，VH6-CC100 是信捷公
司专门为 EtherCAT 协议设计的扩展接口卡，专门适用信捷变频器，通过该卡可以将信捷变频
器连接到国际标准的 EtherCAT 网络中，并作为一个从站存在。
VH6 系列通用变频器用户手册 附录
262
2）针脚定义
VH6-CC100 扩展卡有 2 个网口，其针脚定义如下表所示：
端子号
名称
功能
1
TX A+
数据发送+
2
TX A-
数据发送-
3
RX A+
数据接收+
4
空
-
5
空
-
6
RX A-
数据接收-
7
空
-
8
空
-
如需进一步了解详细指导资料，请登录信捷电气官网（www.xinje.com）-服务与支
持-下载中心，下载《VH6 变频器 EtherCAT 扩展卡使用手册》。
附 A.4.2. VH6-CN100（CANopen 通讯卡）
1）概述
CANopen 符合 CAN 现场总线国际标准上的 CANopen 应用层协议，VH6-CN100 是信捷公司专
门为 CANopen 协议设计的扩展接口卡，专门适用信捷变频器，通过该卡可以将信捷变频器连
接到国际标准的 CANopen 网络中，并作为一个从站存在。
2）针脚定义
VH6-CN100 扩展卡有 2 个网口，其针脚定义如下表所示：
端子号
名称
功能
1
CAN_H
连接 CAN 总线正极端
2
CAN_L
连接 CAN 总线负极端
3
CGND
连接所有 CAN 节点参考地
4~10
空
空
3）拨码开关说明
ON：接入 120Ω终端电阻
OFF：不接入 120Ω终端电阻
如需进一步了解详细指导资料，请登录信捷电气官网（www.xinje.com）-服务与支
持-下载中心，下载《VH6 变频器 CANopen 扩展卡使用手册》。
VH6 系列通用变频器用户手册 附录
263

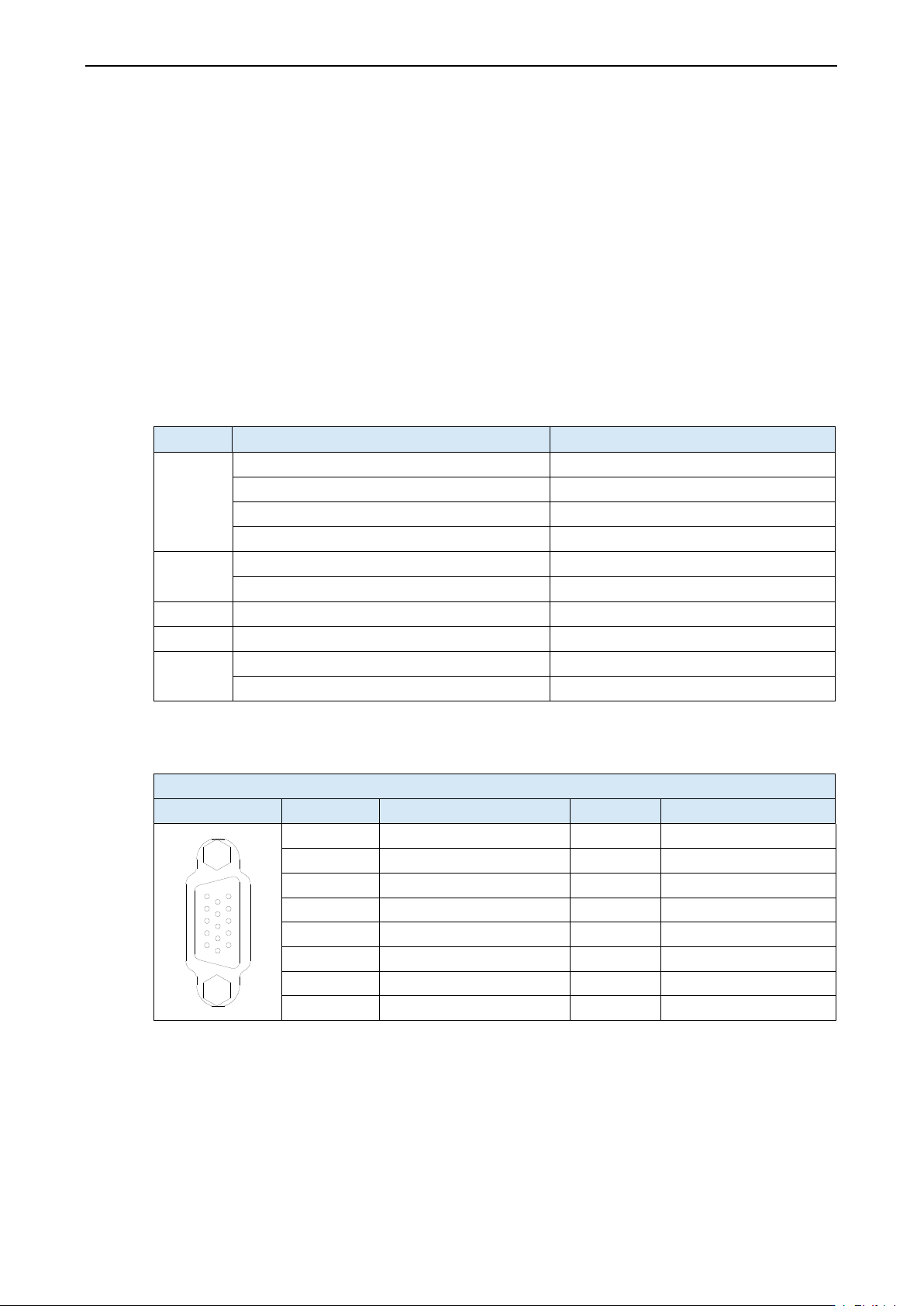

附 A.5. 编码器扩展卡介绍
附 A.5.1. VH6-DM100（多功能增量式 PG 卡）
1）概述
VH6-DM100 用于变频器对电机速度及方向检测信号的反馈，以达到变频器更精确控制电机的
速度及方向和转矩。集差分、推挽、集电极信号输入，差分、集电极分频信号输出，编码器输
入信号有光耦隔离，抗干扰能力强。
2）VH6-DM100 详细规格
项目
类别
规格
输入
编码器输入接口类型
集电极、推拉式、差分
编码器输入频率
集电极 200KHz、差分 500KHz
脉冲输入类型
集电极、差分
脉冲指令形态
脉冲+方向、AB 相、CW/CCW
输出
分频输出信号类型
差分
分频倍数
0～255 倍分频倍数可设置
电源
编码器供电电源
5V/200MA，12V/100MA
线缆
线缆规格
16～26AWG
接头
CN1 编码器信号输入接口
DB15 母头
CN2 脉冲输入和编码器信号分频输出接口
DB15 母头
3）针脚定义
CN1 编码器信号输入
图示
针脚号
定义
针脚号
定义
5
1
6
10
11
15
1
编码器输入 A+
9
空
2
编码器输入 A-
10
编码器输入 Z-
3
编码器输入 B+
11
空
4
编码器输入 B-
12
编码器供电 5V/12V
5
编码器输入 Z+
13
空
6
编码器供电 0V
14
空
7
编码器供电 5V/12V
15
空
8
空
