2. 安装和配线
2.1. 安装环境
2.1.1. 环境要求
⚫ 安装在通风良好的室内场所，环境温度要求在-10ºC～40ºC 的范围内，如温度超过 40ºC 时，
需外部强制散热或者降额使用（每升高 10℃温度降输出电流约降低额定电流的 10%）。
⚫ 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。
⚫ 严禁安装在有腐蚀性、爆炸性气体的场所。
⚫ 湿度要求低于 95%RH，无水珠凝结。
⚫ 安装在平面固定振动小于 5.9m/s²（0.6G）的场所。
⚫ 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。
2.1.2. 安装方向与空间
⚫ 一般情况下应立式安装。
⚫ 安装间隔及距离最小要求。
⚫ 多台变频器采用上下安装时，中间应用导流隔板。

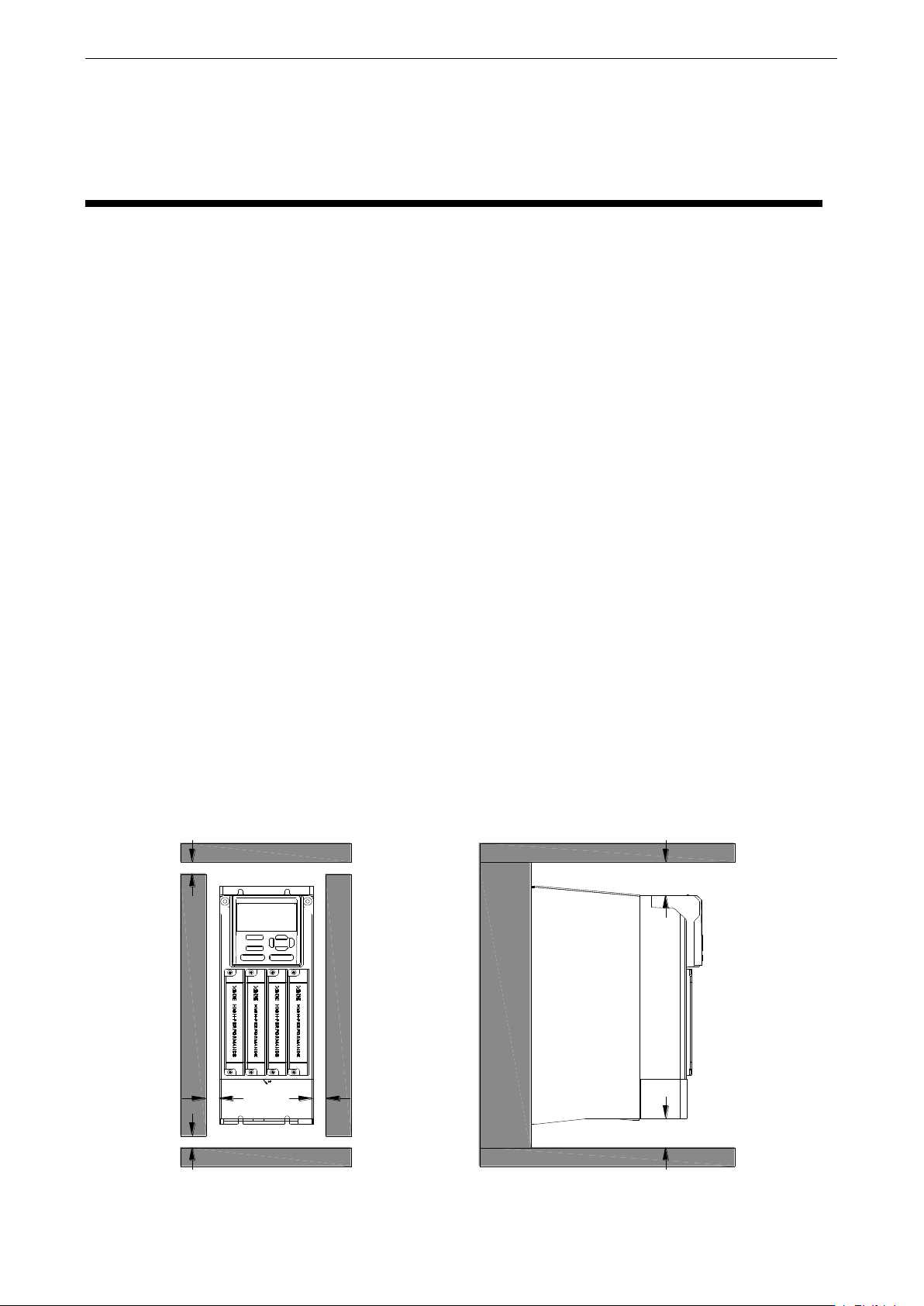

2.1.3. 单台安装
A
A
C
C
B B
VH6 系列通用变频器用户手册 2. 安装和配线
18
根据变频器不同功率等级，需要预留相应的安装空间。
功率等级
安装空间要求
0.7kW～15kW
A≥50mm
B≥10mm
C≥100mm
18.5kW～30kW
A≥50mm
B≥10mm
C≥200mm
37kW～110kW
A≥50mm
B≥10mm
C≥300mm
132kW～160kW
A≥50mm
B≥50mm
C≥300mm
185kW～450kW
A≥100mm
B≥100mm
C≥300mm

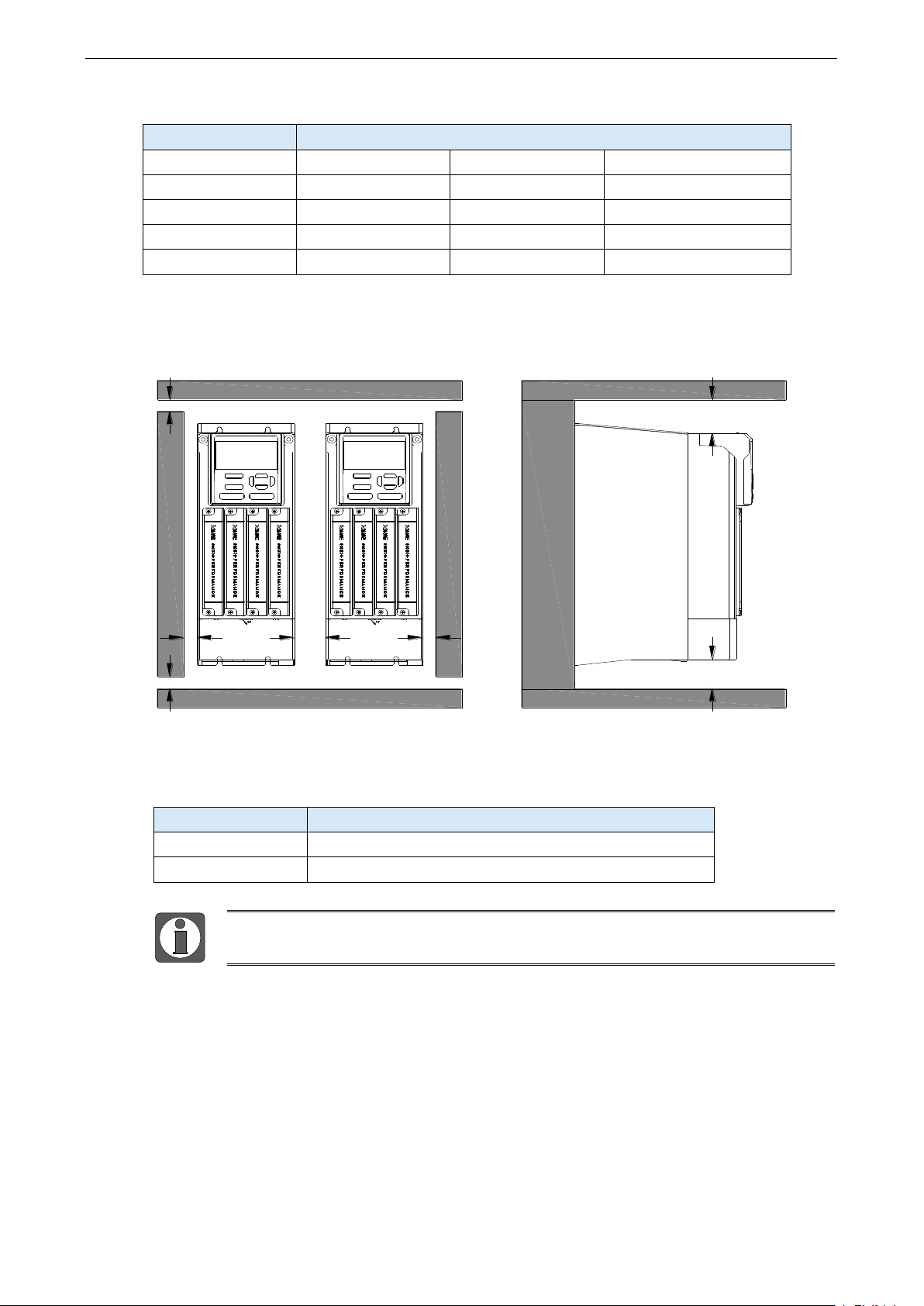

2.1.4. 多台安装
A
A
C
C
B B
D
安装多台变频器 A、B、C 位置的安装尺寸与安装多台单台相同，多台变频器之间的安装间距 D
见下表：
功率等级
安装空间要求
3.7kW～18.5kW
D≥10mm
22kW～160kW
D≥50mm
185kW～450kW 的变频器仅支持柜内单台安装，不支持并排安装和上下排安装。
