VH6 系列通用变频器用户手册 3. 操作说明与应用举例
48
3.5. 变频器运行频率控制
变频器设置了 2 个频率给定通道，分别命名为主频率源 A 和辅频率源 B，可以单一通道工作，
也可随时切换，甚至可以可设定计算方法进行叠加组合，以满足应用现场的不同控制要求。
通过功能码 P0-05 进行设置。
参数
范围
设定值
说明
P0-05
个位（0~2）
0
主频率源 A
1
主辅频率运算结果
2
主频率源 A 和辅频率源 B 切换
十位（0~3）
0
A+B
1
A-B
2
A 和 B 的最大值
3
A 和 B 的最小值
4
A*B / P0-13（3750 及以上版本支持）
3.6. 摆频功能
摆频功能是指变频器输出频率，以设定频率为中心进行上下摆动，在纺织、化纤的加工设备中，
使用摆频功能，可以改善纱锭绕卷的均匀平密，相关参数如下表：
参数
名称
设定范围
A0-05
摆频设定方式
0：相对于中心频率
1：相对于最大输出频率
A0-06
摆频幅度
0.0%～100.0%
A0-07
突跳频率幅度
0.0%～50.0%
A0-08
摆频周期
0.1s～3600.0s
A0-09
摆频的三角波上升时间
0.1%～100.0%
通过参数 A0-05 来确定摆幅的基准量。
0：相对中心频率（P0-05 频率源），为变摆幅系统。摆幅随中心频率（设定频率）的变化而变
化。
1：相对最大输出频率（P0-13），为定摆幅系统，摆幅固定。
摆频运行频率相对中心频率（A0-05=0）时在时间轴的轨迹如下图所示：
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
49
输出频率Hz
时间t
按加速时间
加速
摆频周期
三角波上升
时间
按减速时间
加速
运行命令
摆频下限频率
中心频率Fset
摆频上限频率
摆频幅度
Aw=Fset*A0-06
纺织突跳频率
Aw=Fset*A0-07
A0-06 摆频幅度 AW：
当设置摆幅相对于中心频率（A0-05=0）时，摆幅 AW＝频率源 P0-05×摆幅幅度 A0-06；当设
置摆幅相对于最大频率（A0-05=1）时，摆幅 AW＝最大输出频率 P0-13×摆幅幅度 A0-06。
A0-08 摆频周期：一个完整的摆频周期的时间值。
A0-07 突跳频率幅度：
突跳频率幅度为摆频运行时，突跳频率相对于摆幅的频率百分比，即：突跳频率＝摆幅 AW×
突跳频率幅度 A0-07。
如选择摆幅相对于中心频率（A0-05=0），突跳频率是变化值。如选择摆幅相对于最大输出频
率（A0-05=1），突跳频率是固定值。摆频运行频率受上限频率和下限频率的约束。
A0-09 三角波上升时间系数：是三角波上升时间相对摆频周期 A0-08 的时间百分比。
三角波上升时间（s）＝摆频周期 A0-08×三角波上升时间系数 A0-09；
三角波下降时间（s）＝摆频周期 A0-08×（1－三角波上升时间系数 A0-09）。
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
50
3.7. 定长控制
参数
名称
设定范围
A0-00
设定长度
0m～65535m
A0-01
实际长度（增量值）
0m～65535m
A0-02
每米脉冲数
0.1～6553.5
上述参数用于定长控制。
应用中需要将相应的输入端子功能设为“长度计数输入”（功能 22），在脉冲频率较高时，必
须使用 X4 端口。端子采样的脉冲个数与每米脉冲数 A0-02 相除，可计算得到实际长度 A0-01。
当实际长度大于设定长度 A0-00 时，多功能数字输出“长度到达”ON 信号。定长控制过程中，

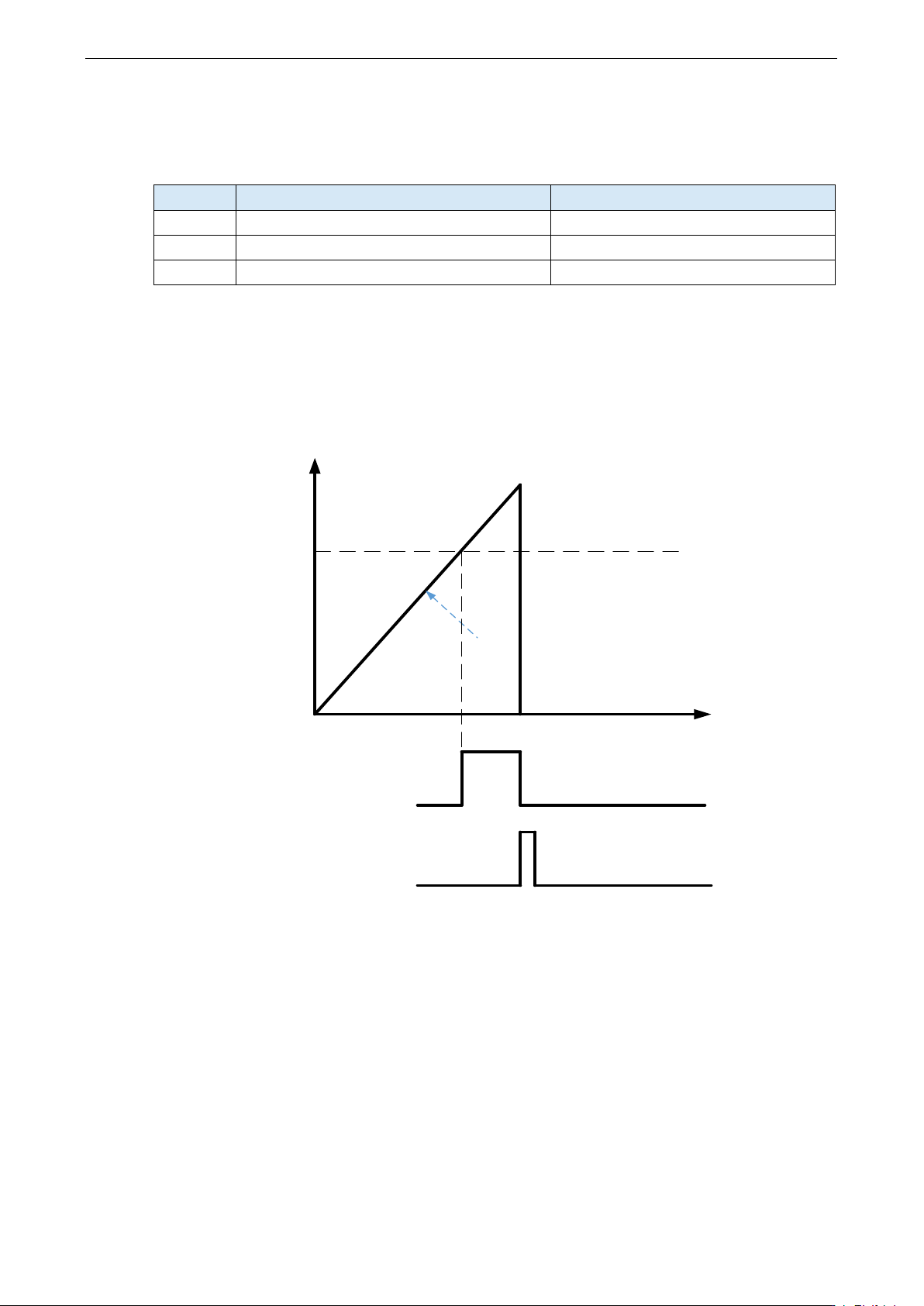

可以通过多功能 X 端子，进行长度复位操作（功能 23），功能时序图如下图所示：
长度m
设定长度m
当前计数长度
多功能输出端Y：长
度到达输出
时间t
多功能输入端子X：
长度计数器复位
