例如：两个电机硬连接拖动同一负载，为确保负荷均匀分配，设置一台变频器为主机，采用速
度控制方式，另一台变频器为从机并采用转矩控制，主机的实际输出转矩作为从机的转矩指令，
此时从机的转矩需要快速跟随主机，那么从机的转矩控制加减速时间为 0.00s。
4.2.16. A0 组 定长、计数、摆频
参数
名称
设定范围
A0-00
设定长度
0m～65535m
A0-01
实际长度
0m～65535m
A0-02
每米脉冲数
0.1～6553.5
上述参数用于定长控制。
应用中需要将相应的输入端子功能设为“长度计数输入”（功能 22），在脉冲频率较高时，必
须使用 X4 端口。端子采样的脉冲个数与每米脉冲数 A0-02 相除，可计算得到实际长度 A0-01。
当实际长度大于设定长度 A0-00 时，多功能数字 Y 输出“长度到达”ON 信号。定长控制过程
中，可以通过多功能 X 端子，进行长度复位操作（功能 23）。
长度m
设定长度
m
当前计数长度
多功能输出端Y：
长度到达输出
时间t
多功能输入端子X：
长度计数器复位
参数
名称
设定范围
A0-03
设定计数值
1～65535
A0-04
指定计数值
1～65535
应用中需要将相应的输入端子功能设为“计数器输入”（功能 20），在脉冲频率较高时，必须
使用 X4 端口。
当计数值到达设定计数值 A0-03 时，多功能输出 Y 输出“设定计数值到达”ON 信号，随后计
数器停止计数；当计数值到达指定计数值 A0-04 时，多功能数字 Y 输出“指定计数值到达”
ON 信号，此时计数器继续计数，直到“设定计数值”时计数器停止计数。可以通过多功能 X
端子，进行计数复位操作（功能 21）。
VH6 系列通用变频器用户手册 4. 功能参数
198
参数
名称
设定值
说明
A0-05
摆频设定方式
0
相对于中心频率
1
相对于最大频率
通过此参数来确定摆幅的基准量。
0：相对中心频率（P0-03 频率源），为变摆幅系统。摆幅随中心频率（设定频率）的变化而变
化。
1：相对最大频率（P0-13），为定摆幅系统，摆幅固定。
参数
名称
设定范围
A0-06
摆频幅度
0.0%～100.0%
A0-07
突跳频率幅度
0.0%～50.0%
A0-08
摆频周期
0.1s～3600.0s
A0-09
摆频的三角波上升时间
0.1%～100.0%

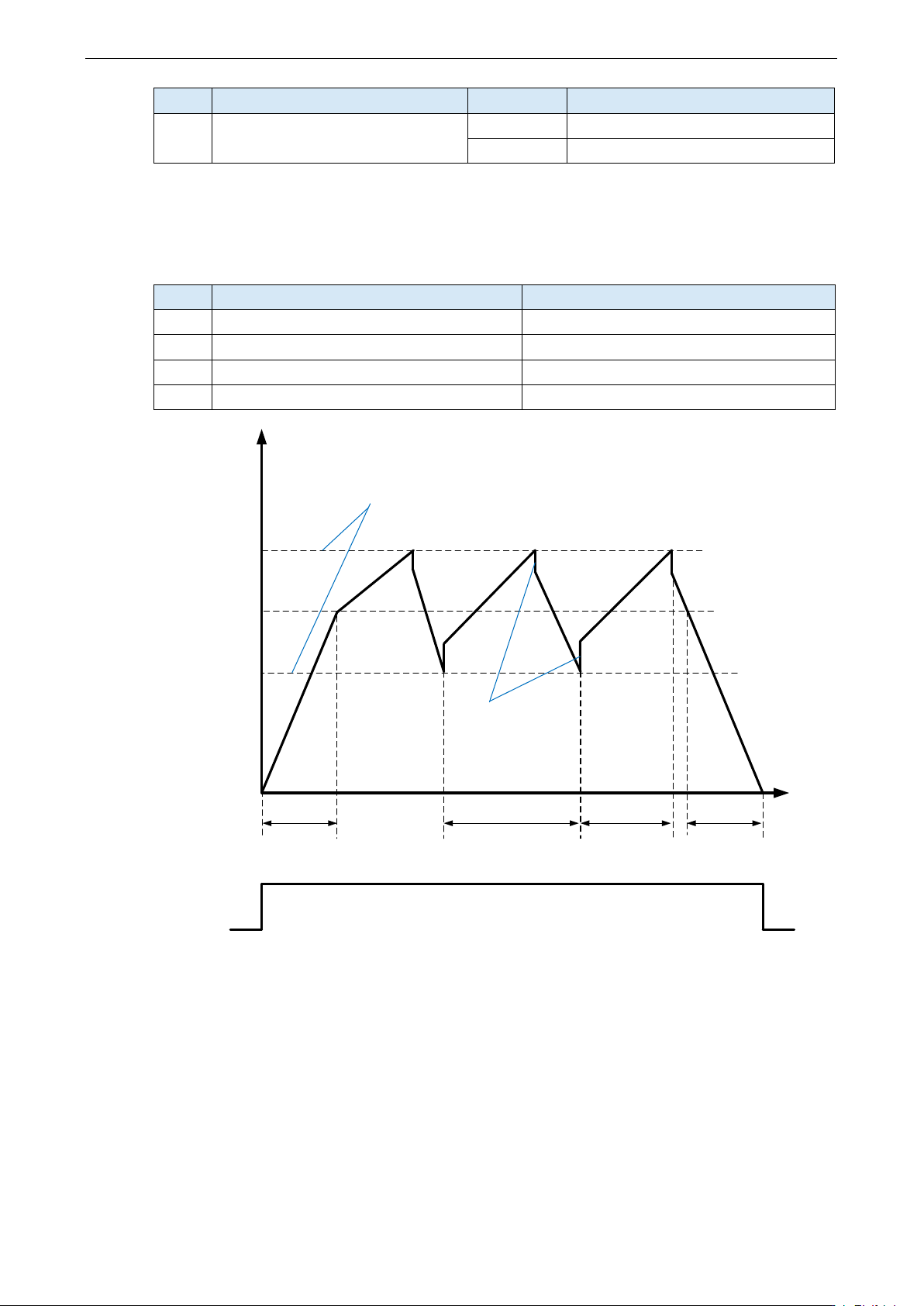

输出频率Hz
摆频幅度
Aw=Fset * A0-06
摆频上限频率
中心频率Fset
摆频下限频率
按加速时间
加速
摆频周期
运行命令
三角波上升
时间
按减速时间
加速
时间t
纺织突跳频率
Aw=Fset * A0-07
A0-06 摆频幅度 AW：
当设置摆幅相对于中心频率（A0-05=0）时，摆幅 AW＝频率源 P0-03×摆幅幅度 A0-06；当设
置摆幅相对于最大输出频率（A0-05=1）时，摆幅 AW＝最大输出频率 P0-13×摆幅幅度 PB-21。
A0-08 摆频周期：一个完整的摆频周期的时间值。
A0-07 突跳频率幅度：
突跳频率幅度为摆频运行时，突跳频率相对于摆幅的频率百分比，即：突跳频率＝摆幅 AW×
突跳频率幅度 A0-07。
如选择摆幅相对于中心频率（A0-05=0），突跳频率是变化值。如选择摆幅相对于最大输出频
率（A0-05=1），突跳频率是固定值。摆频运行频率受上限频率和下限频率的约束。
VH6 系列通用变频器用户手册 4. 功能参数
199
A0-09 三角波上升时间系数：是三角波上升时间相对摆频周期 A0-08 的时间百分比。
三角波上升时间（s）＝摆频周期 A0-08×三角波上升时间系数 A0-09；
三角波下降时间（s）＝摆频周期 A0-08×（1－三角波上升时间系数 A0-09）。
4.2.17. A1 组 虚拟 IO
参数
名称
设定范围
A1-00
虚拟 X1 端子功能
0～95（见 P2 组物理 X 输入选择）
A1-01
虚拟 X2 端子功能
A1-02
虚拟 X3 端子功能
A1-03
虚拟 X4 端子功能
A1-04
虚拟 X5 端子功能
A1-05
虚拟 X 端子有效状态来源设置
个位：虚拟 X1
0：由虚拟端子 Y1 的状态决定是否有效
1：由 A1-06 设置是否有效
十位：虚拟 X2
百位：虚拟 X3
千位：虚拟 X4
万位：虚拟 X5
A1-06
虚拟 X 端子状态设置
个位：虚拟 X1
0：无效
1：有效
十位：虚拟 X2
百位：虚拟 X3
千位：虚拟 X4
万位：虚拟 X5
与普通的数字量输入端子不同，虚拟 X 的状态可以有两种设定方式，并通过 A1-05 来选择。
当选择 X 状态由相应的虚拟 Y 的状态决定时，X 是否为有效状态，取决于 Y 输出为有效或无
效，且 X 唯一绑定 Yx（x 为 1～5）。
当选择虚拟 X 端子状态由功能码设定时，通过功能码 A1-06 的二进制位，分别确定虚拟输入端
子的状态。下面举例说明虚拟 X 端子的使用方法。
例 1：当选择虚拟 Y 状态决定虚拟 X 状态时，欲完成如下功能：“AI1 输入超出上下限时，变
频器故障报警并停机”，可以采用如下设置方法：
设置虚拟 X 的功能为“用户自定义故障 1”（A1-00=38）；
设置虚拟 X 端子有效状态模式为由虚拟 Y 确定（A1-05=xxx0）；设置虚拟 Y1 输出功能为“AI1
输入超出上下限”（A1-11=23）；
则 AI1 输入超出上下限时，则虚拟 Y1 输出为 ON 状态，此时虚拟 X1 输入端子状态有效，变频
器虚拟 X1 接收到用户自定义故障 1，变频器会故障报警 Err48 并停机。
例 2：当选择功能码 A1-06 设定虚拟 X1 状态时，欲完成如下功能：“变频器上电后，自动进
入运行状态”，可以采用如下设置方法：
设置虚拟 X1 的功能为“正转运行”（A1-00=1）；
设置虚拟 X1 端子有效状态模式为由功能码设置（A1-05=xxx1）；
设置虚拟 X1 端子状态为有效（A1-06=xxx1）；设置命令源为“端子控制”（P0-02=1）；
