VH6 系列通用变频器用户手册 注意事项
6
报废注意事项
在报废变频器时，请注意：
主回路的电解电容和印制板上电解电容焚烧时可能发生爆炸。塑胶件焚烧时会产生有毒气体。
请作为工业垃圾进行处理。
VH6 系列通用变频器用户手册 1. 产品介绍
7

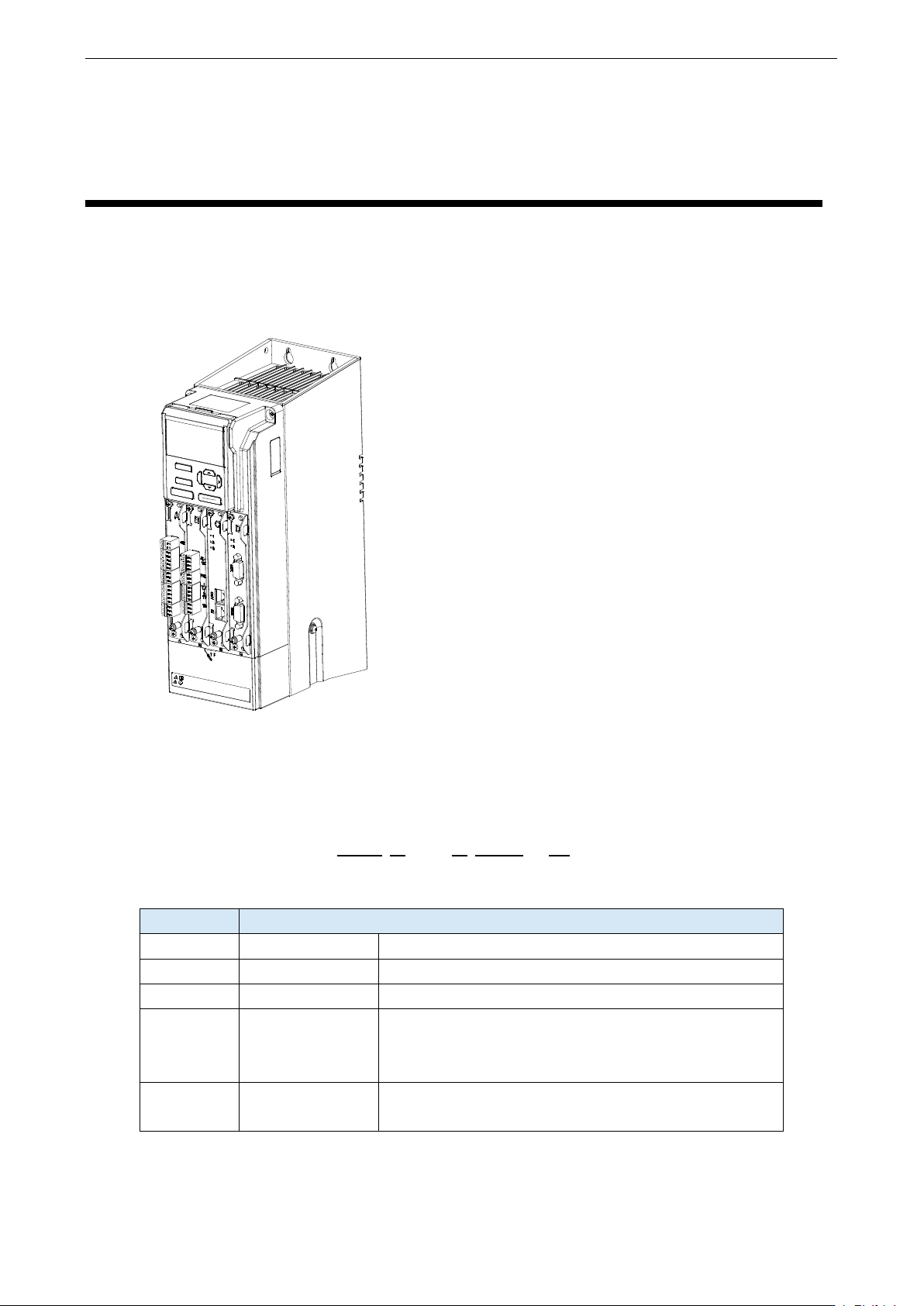

1. 产品介绍
1.1. 产品概述
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
15 min
1.安装、运行前请务必阅读使用说明书,否则会有电击危险！
2.在通电状态下和切断电源15分钟以内，请勿拆下盖板！
3.进行维护、检查及接线时，请在切断输入侧和输出侧电源后，等待15分钟，
待电源指示灯彻底熄灭后开始作业。
VH6 系列是信捷公司开发的一款全功能型闭环矢量变频器。
产品采用矢量控制技术，实现了异步和同步电机的开环矢量
与闭环矢量控制，同时也强化了产品的可靠性和环境适应性。
VH6 系列变频器提供丰富的扩展卡供客户选择，满足客户多
样化的需求。
1.1.1. 命名规则
VH 6 – 4 5P5 - B
① ② ③ ④ ⑤
字段标识
字段详细解释
①
产品标识
VH：通用品变频器
②
产品系列
6：全功能型闭环矢量变频器
③
输入电压等级
4：AC 380V
④
功率等级
5P5：5.5kW
011：11kW
小数点用 P 表示
⑤
制动单元
B：内含制动单元
空：无
VH6 系列通用变频器用户手册 1. 产品介绍
8
1.2. 产品技术规范
1.2.1. 技术规格
型号 VH6-4_ _ _-B
3P7
5P5
7P5
011
015
018
022
030
037
045
055
075
090
110
适配电机（kW）
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
输入额定电流（A）
11
14.6
20.5
26
35
38.5
46.5
62
69
89
106
139
164
196
电源容量（kVA）
5.9
8.9
11
17
21
24
30
40
63
81
97
127
150
179
输出额定电流（A）
9
13
17
25
32
37
45
60
75
90
110
152
176
210
型号 VH6-4_ _ _
132
160
185
200
220
250
280
315
355
400
450
适配电机（kW）
132
160
185
200
220
250
280
315
355
400
450
输入额定电流（A）
240
287
343
365
410
441
495
565
617
687
782
电源容量（kVA）
220
263
293
334
375
404
453
517
565
629
716
输出额定电流（A）
253
304
360
377
426
465
520
585
650
725
820
1.2.2. 一般规格
项目
规格
输入
额定电压、频率
380V 级：三相 380V，50Hz/60Hz
允许电压波动范围
-15%～+15%电压失衡率：< 3%
输出
电压
0～输入电压
频率
0～600Hz
控制
性能
控制电机类型
异步电机、永磁同步电机、变频电机
控制性能
有速度传感器矢量控制
（FVC）
无速度传感器矢量控
制（SVC）
恒压频比控制
（VF）
速度精度
±0.2%
±0.5%
±1%
速度波动
±0.2%
±0.3%
±0.5%
调速范围
1：2000
1：100
1：50
起动转矩
0Hz：180%
0.5Hz：150%
1.0Hz：150%
转矩精度
±5% 额定转矩
±10% 额定转矩
//
转矩响应
≤10ms
≤20ms
//
过载能力
150%额定电流 60s；180%额定电流 3s
频率精度
低频运行模式：0.01Hz；高频运行模式：0.1Hz
频率分辨率
低频运行模式：数字设定--0.01Hz、模拟设定--最高频率×0.1%
高频运行模式：数字设定--0.1Hz、模拟设定--最高频率×0.1%
控制端
子输入
数字输入通道
最多支持 7 路开关量输入 X
其中 A 卡标配 4 路（X1-X4），B 卡可扩展 3 路（X5-X7）
其中 X4 端子可支持最大 50kHz 高速脉冲输入
