VH6 系列通用变频器用户手册 3. 操作说明与应用举例
70

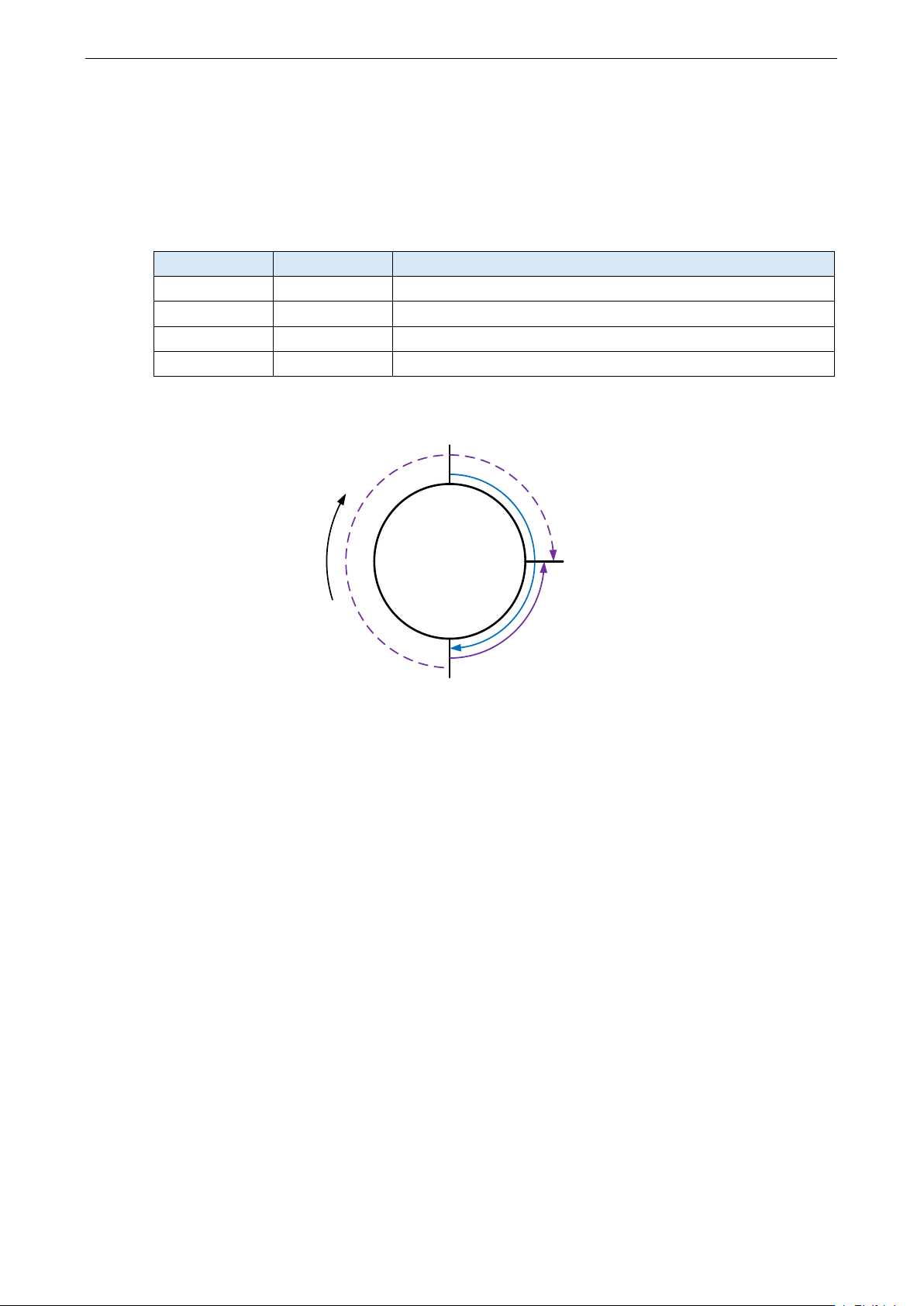

变频器在 FVC 速度模式下已 P0-10 设置的 30Hz 运行到参考点后，此时 X1 端子有信号输入时，
变频器进入到主轴准停功能并开始定位运行至第一段位置（A6-11）5000 编码器位置，即电机
正向运行半圈。
当电机定位完成后，X2 端子有信号输入，则电机运行需运行至第二段位置（A6-12）2500 编码
器位置，若正向旋转电机需运行 7500 个编码器脉冲，若反向旋转电机需运行 2500 个编码器脉
冲，反向旋转距离更短，因此电机再反向运行至 2500 编码器位置，即电机反向运行 1/4 圈。
X2
X1
说明
OFF
OFF
FVC 控制模式下，30Hz 运行中
OFF
ON
进入主轴准停功能，运行第一段位置，即 A6-11
ON
OFF
FVC 控制模式下，30Hz 运行中
ON
ON
进入主轴准停功能，运行第二段位置，即 A6-12
0/10000
2500
5000
第一段位置
5000
第二段位置
反向2500
7500
正
方
向
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
71
3.11. 变频器 X 端口的使用方法
标准输入输出扩展卡最大可以使用 4 个 X 端口，接线方式参考 2-4-3 输入输出接线方法内容。
在出厂值状态下，P2-16 = 0000，P2-17 = 0000，X 端口短接时为有效（逻辑 1）的信号；当 X
端口悬空，则该 X 为无效（逻辑 0）的信号；
用户也可以改变 X 端口的有效模式，即 X 端口短接时为无效（逻辑 0）的信号；当 X 端口悬空，
则该 X 为有效（逻辑 1）的信号，此时需要将 P2-16、P2-17 对应位作修改为 1 即可。
变频器对 X 端口的输入信号还设置了软件滤波时间（P2-12），可提高抗干扰水平。
对于 X1-X3 输入端口，还特别提供了端口信号延迟功能，方便一些需要有延迟处理的应用：
上述 4 个 X 端口的功能，可在 P2-00～P2-03 功能码中进行定义。具体参阅 P2-00～P2-03 功能
码的详细说明。
硬件特性的设计，只有 X4 可以接收高频脉冲信号，对于需要高速脉冲计数应用的，请安排在
X4 端口。
3.12. 变频器 Y 端口的使用方法
标准输入输出扩展卡可以使用 2 路输出，分别为 Y1、TA1/TB1/TC1，其中 Y1 为晶体管输出，
可以驱动 24VDC 低压信号回路，TA1/TB1/TC1 为继电器输出，可驱动 220VAC 控制回路。
通过设置功能参数 P3-01 到 P3-05 的值可以定义各路输出功能，可以用于指示变频器的各种工
作状态、各种告警，以便用户实现特定的自动控制要求。具体设定值请参考 P3 组功能码参数
详细说明。
3.13. 变频器 AI 端口的使用方法
标准输入输出扩展卡支持 2 路 AI 资源。
端口
输入信号特性
AI1-GND
可接受 0～10V 电压信号
可接受 0～20mA 电流信号
AI2-GND
可接受 0～10V 电压信号
可接受 0～20mA 电流信号
AI 可以作为变频器使用外部电压电流信号作为频率源给定、转矩给定、VF 分离时电压给定、
PID 给定或反馈等情况时使用。电压或电流值对应实际给定或反馈物理量关系通过 P2-18～
P2-45 设定。
AI 端口的采样值，可以在 U 组功能码中读取；其折算后的计算值供内部后续计算使用，用户
无法直接读取。
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
72
3.14. 变频器 AO 端口的使用方法
模拟量扩展卡支持 1 路 AO 输出。
端口
输入信号特性
AO1-GND
可输出 0～10V 电压信号
可输出 0～20mA 电流信号
AO1 可用于模拟量方式指示内部运行参数，所指示的参数属性可通过功能码 P3-13、P3-14 所
指定的运行参数在输出之前，还可以进行修正，修正特性曲线 Y = kX＋b，其中的 X 为待输出
的运行参数，AO1 的 k 和 b 可由功能码 P3-15、P3-16 设定。
