VH6 系列通用变频器用户手册 3. 操作说明与应用举例
49
输出频率Hz
时间t
按加速时间
加速
摆频周期
三角波上升
时间
按减速时间
加速
运行命令
摆频下限频率
中心频率Fset
摆频上限频率
摆频幅度
Aw=Fset*A0-06
纺织突跳频率
Aw=Fset*A0-07
A0-06 摆频幅度 AW：
当设置摆幅相对于中心频率（A0-05=0）时，摆幅 AW＝频率源 P0-05×摆幅幅度 A0-06；当设
置摆幅相对于最大频率（A0-05=1）时，摆幅 AW＝最大输出频率 P0-13×摆幅幅度 A0-06。
A0-08 摆频周期：一个完整的摆频周期的时间值。
A0-07 突跳频率幅度：
突跳频率幅度为摆频运行时，突跳频率相对于摆幅的频率百分比，即：突跳频率＝摆幅 AW×
突跳频率幅度 A0-07。
如选择摆幅相对于中心频率（A0-05=0），突跳频率是变化值。如选择摆幅相对于最大输出频
率（A0-05=1），突跳频率是固定值。摆频运行频率受上限频率和下限频率的约束。
A0-09 三角波上升时间系数：是三角波上升时间相对摆频周期 A0-08 的时间百分比。
三角波上升时间（s）＝摆频周期 A0-08×三角波上升时间系数 A0-09；
三角波下降时间（s）＝摆频周期 A0-08×（1－三角波上升时间系数 A0-09）。
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
50
3.7. 定长控制
参数
名称
设定范围
A0-00
设定长度
0m～65535m
A0-01
实际长度（增量值）
0m～65535m
A0-02
每米脉冲数
0.1～6553.5
上述参数用于定长控制。
应用中需要将相应的输入端子功能设为“长度计数输入”（功能 22），在脉冲频率较高时，必
须使用 X4 端口。端子采样的脉冲个数与每米脉冲数 A0-02 相除，可计算得到实际长度 A0-01。
当实际长度大于设定长度 A0-00 时，多功能数字输出“长度到达”ON 信号。定长控制过程中，
可以通过多功能 X 端子，进行长度复位操作（功能 23），功能时序图如下图所示：
长度m
设定长度m
当前计数长度
多功能输出端Y：长
度到达输出
时间t
多功能输入端子X：
长度计数器复位
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
51
3.8. 变频器计数功能
参数
名称
设定范围
A0-03
设定计数值
1～65535
A0-04
指定计数值
1～65535
应用中需要将相应的输入端子功能设为“计数器输入”（功能 20），在脉冲频率较高时，必须
使用 X4 端口。
当计数值到达指定计数值 A0-04 时，多功能数字 Y 输出“指定计数值到达”ON 信号，此时计
数器继续计数，当计数值到达设定计数值 A0-03 时，多功能输出 Y 输出“设定计数值到达”

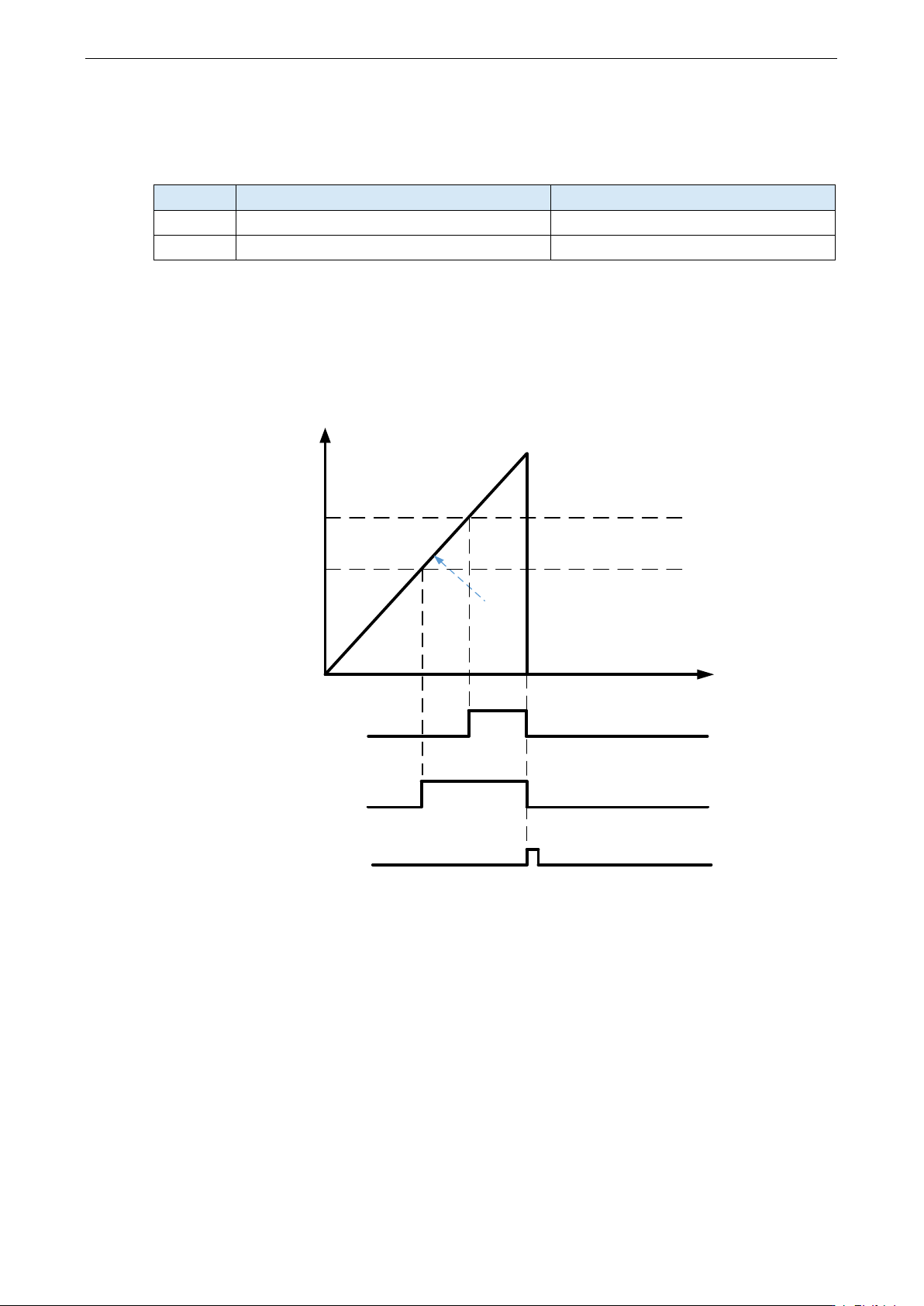

ON 信号，可以通过多功能 X 端子，进行计数值复位（功能 21），功能时序图如下图所示：
长度m
设定计数值
当前计数长度
多功能输出端Y：设
定计数值到达输出
时间t
多功能输入端子X：
长度计数器复位
指定计数值
多功能输出端Y：指
定计数值到达输出
