3. 操作说明与应用举例
3.1. 键盘的操作与使用
3.1.1. 键盘布局

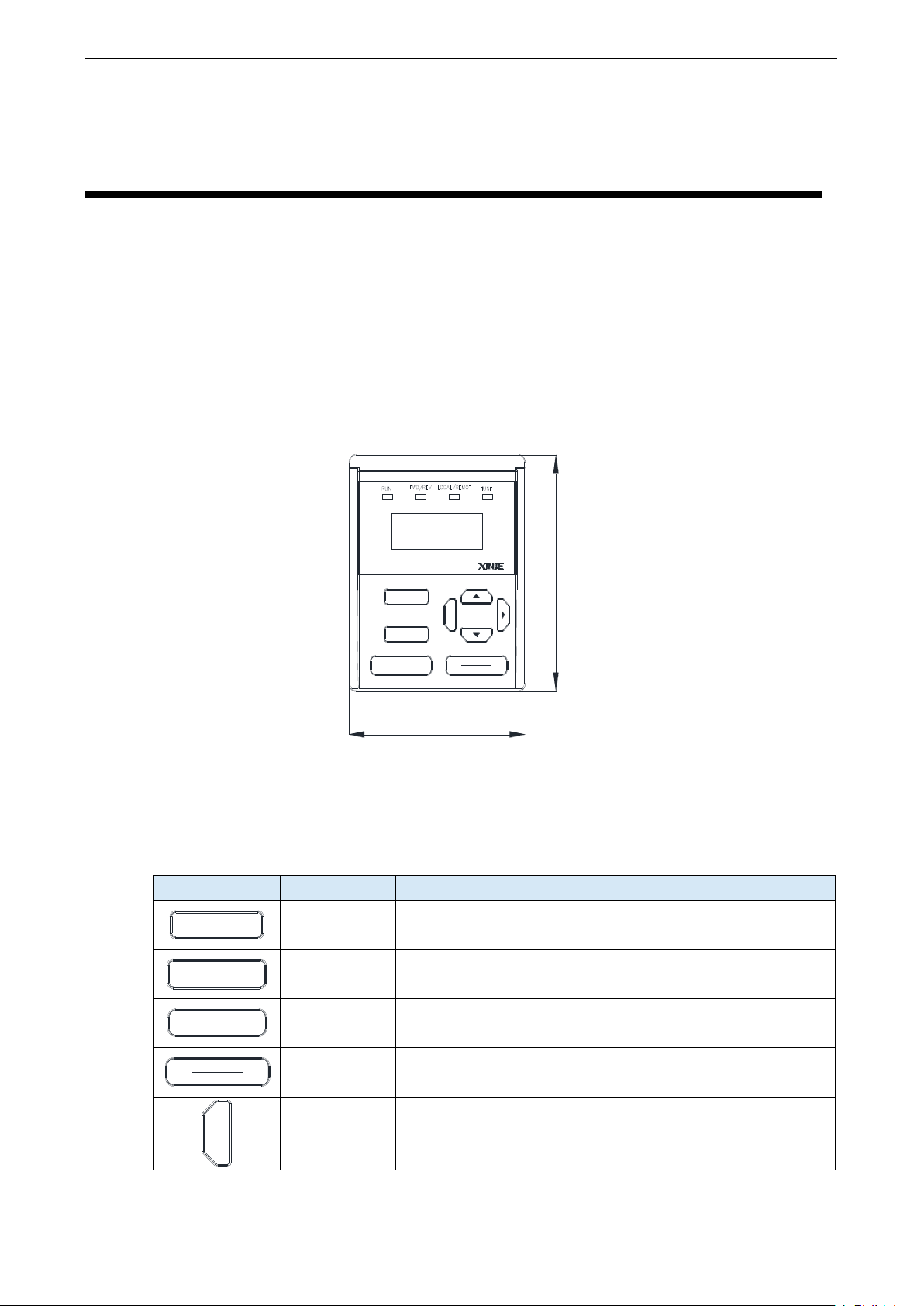

变频器的操作面板及控制端子可对电动机的起动、调速、停机、制动、运行参数设定及外围设
备等进行控制，操作面板的外观如下图所示（尺寸单位：mm）：
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
3.1.2. 键盘功能说明
变频器操作键盘上设有 8 个按键，功能定义如下：
按键
名称
功能说明
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
编程/退出键
进入或退出编程状态
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
存储/切换键
在编程状态时，用于进入下一级菜单或存储参数数据
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
正向运行键
在操作键盘运行命令方式下，按该键即可正向运行
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
停止/复位键
停机/故障复位
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
多功能按键
通过 P8-00 设置
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
34
按键
名称
功能说明
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
增加键
数据和参数的递增或运行中暂停频率
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
减少键
数据和参数的递减或运行中暂停频率
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
79.6
89
移位/监控键
在编辑状态时，可以选择设定数据的修改位；在其它状态下，
可切换显示状态监控参数
3.1.3. 数码管 LED 及指示灯说明
变频器操作面板上有五位 7 段 LED 数码管、4 个状态指示灯。
4 个状态指示灯位于 LED 数码管的上方，自左到右分别为：RUN、FWD/REV、LOCAL/REMOT、
TUNE。下表是对指示灯的说明。
指示灯
含义
功能说明
RUN
运行指示灯
灯亮：运转状态
灯灭：停机状态
FWD/REV
正反转指示灯
灯亮：反转运行状态
灯灭：正转运行状态
灯闪：切换状态
LOCAL/REMOT
命令源指示灯
熄灭：面板启停
常亮：端子启停
闪烁：通讯启停
TUNE
调谐指示灯
灯慢闪：调谐状态
灯快闪：故障状态
灯常亮：转矩状态
3.1.4. 操作面板操作方法
通过操作面板可对变频器进行各种操作，举例如下：
1）状态参数的显示切换
方法一：
按下 键后，切换 LED 显示参数，运行显示参数设置 P8-07 和 P8-08，停机显示参数设置 P8-09。
在查询状态监控参数时，可以按 ENT/DATA 键直接切换回默认监控参数显示状态。停机状态默
认监控参数为设定频率，运行状态默认监控参数为输出频率。
方法二：
查看 U0 组参数，假设查看 U0-02。
VH6 系列通用变频器用户手册 3. 操作说明与应用举例
35
50.00 -P0- -U0- U0-00 U0-02 530.0
LED
显示
停机参数
显示状态
进入编辑
状态显示
一级菜单
选择U0组
功能组确
认，进入
二级菜单
选择功能
码U0-02
功能组确
认，进入
三级菜单
U0-02
退回二
级菜单
退回一
级菜单
-U0-
退出编
辑状态
按键
操作
MENU/ESC
ENT/DATA
MENU/ESC
MENU/ESC
MENU/ESC
ENT/DATA
2）参数的设置
（1）假设参数 PC-00（点动频率）从 5.00Hz 更改设定为 8.05Hz 为例进行说明。
50.00 -P0- -PC- PC-00 PC-00 05.00
LED
显示
停机参数
显示状态
进入编辑
状态显示
一级菜单
选择参数
PC
功能组确
认，进入
二级菜单
选择参数
PC-00
功能组确
认，进入
三级菜单
08.00
参数修改
进行参数
位选择
存储修改后的
数值，退回二
级菜单显示下
一个参数
PC-01
退出编
辑状态
按键
操作
05.00
参数修改
进行参数
位选择
08.0008.05
-PC-
退回一
级菜单
参数修改
05
参数修改
58
MENU/ESC
MENU/ESC MENU/ESC
ENT/DATA
ENT/DATA
ENT/DATA
在三级菜单状态下，若参数没有闪烁位，表示该参数不能修改，可能原因有：
⚫ 该参数为不可修改参数，如实际检测的状态参数、运行记录参数等；
⚫ 该参数在运行状态下不可修改，需停机后才能进行修改。
（2）在二级菜单下可以实现一级菜单修改功能码组号的功能。
例如在 P4-00 界面调整 PC-00 的数值，可按左键将光标移动至“4”位置进行调整，具体操作如
下图：
50.00 -P0- -P4- P4-00
P4-00
LED
显示
停机参数
显示状态
进入编辑
状态显示
一级菜单
选择参数
P4
功能组确
认，进入
二级菜单
按键
操作
PC-00
参数修改
4C
MENU/ESC ENT/DATA
光标移动到
4位置
05.00
ENT/DATA
功能组确
认，进入参
数设置
