VH6 系列通用变频器用户手册 1. 产品介绍
9
项目
规格
模拟输入通道
最多支持 3 路模拟量输入 AI
其中 A 卡标配 2 路（AI1、AI2），B 卡可扩展 1 路（AI3）
AI1、AI2 支持 0～10V 或 0～20mA 输入
AI3 支持-10V～10V 输入，可当作 PT100 输入
控制端
子输出
数字输出通道
最多支持 4 路开关量输出 Y，其中 A 卡标配 1 路（Y1）+1 路
（TA1TB1TC1），B 卡可扩展 1 路（Y2）+1 路（TA2TB2TC2）；
其 Y2 端子可支持最大 50kHz 高速脉冲输出
模拟输出通道
最多支持 2 路模拟量输出 AO，其中 A 卡标配 1 路（AO1），B 卡
可扩展 1 路（AO2）；
AO1 到 AO2 支持输出 0～10V 或 0～20mA
产品
功能
启动命令给定方式
通讯给定（Modbus、CANopen、EtherCAT、PROFINET、EtherNetIP）、
操作面板给定、端子给定。
频率给定方式
通讯给定（Modbus、CANopen、EtherCAT、PROFINET、EtherNetIP）、
操作面板给定、端子给定、模拟量 AI 给定、多段速给定、简易 PLC
给定、PID 和主辅给定。
典型功能
频率主辅运算、禁止反转、转矩提升、九种 V/F 曲线设定、五段
AI 曲线设定、加减速曲线设定、端子延时及滤波、端子多功能输
入输出、直流制动、能耗制动、点动运行、16 多段速、内置两路
PID、转速跟踪再启动、载波调制、故障记录、故障自复位、预励
磁启动、30 组用户自定义参数
重点功能
载波调制、转矩控制、电机自整定、限流控制、过压控制、欠压控
制、转速追踪、下垂控制、震荡抑制、过压过流失速控制、自动电
压调整(AVR）、自动节能运行、外部脉冲位置控制、主轴准停功
能等
保护功能
上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠
压保护、过热保护、过载保护、欠载保护、过流过压失速保护、继
电器吸合保护、端子保护、瞬时掉电不停等
能耗制动
380V 电压等级驱动器：制动单元动作电压：650～750V。
3.7kW～110kW 功率等级标配内置制动单元，只需在 P+和 PB 间接
制动电阻；132kW～450kW 功率等级需要外接制动单元
直流电抗器
18.5kW 及以上均为内置直流电抗器
共直流母线
在变频器减速时分担回生能量，提高制动能力，达到节能目的并节
省电阻所需额外空间与成本，全系列除 75~110kW 机型需外置预充
电电路，其余功率段机型可实现共直流母线
同异步一体机型
3.7kW～110kW：3742 及以上版本是同异步一体机型，带同步机或
者异步机可以通过参数 P1-00 切换
132kW～450kW：同异步分体机型，只能带异步电机，若要带同步
电机需要更新固件
特色
功能
多总线支持
本体 Modbus、可扩展 EtherCAT、CANopen、PROFINET、EtherNetIP
注意：PROFINET 和 EtherNetIP 通讯需要变频器固件版本在 3746
及以上版本支持。
多编码器支持
简易增量型编码器、多功能增量型编码器、多摩川协议通讯型编码
器
LCD 面板
LCD 显示、参数设置、状态监控、参数拷贝、故障分析定位、程
序下载、大容量存储参数
VH6 系列通用变频器用户手册 1. 产品介绍
10
项目
规格
瞬停不停
瞬时停电时通过负载回馈能量补偿电压的降低，维持变频器短时间
内继续运行
定时控制
定时控制功能：设定时间范围 0.1s～6500.0h
多电机切换
两组电机参数，可实现两个电机切换控制
电机过热保护
AI3 支持 PT100 传感器功能
端子功能灵活多样
化
多功能端子 X 具有 66 种、Y 有 47 种、AO 具有 19 种逻辑功能选
择，满足通用变频器常规控制功能要求
通讯定制参数
方便用户对变频器参数进行连续读写
上位机软件
丰富的后台监控功能，方便现场数据采集和调试
显示与
键盘
键盘显示
可显示设定频率、输出频率、输出电压、输出电流、输入输出状态
等多种参数
按键锁定
实现对按键的部分或者全部锁定，防止误触发
参数拷贝
标配 LED 单显数字键盘，选配 LCD 中英文显示键盘（参数上下载）
可选配件
LCD 键盘、旋钮面板、主流协议通讯卡（EtherCAT、CANopen、
PROFINET、EtherNetIP）、编码器 PG 卡（增量式脉冲、多摩川协
议通讯型编码器）
环境
使用场所
室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、
水蒸汽、滴水或盐份等
海拔
低于 1000 米（高于 1000 米时需降额使用，每增加 100 米高度输出
电流约降低额定电流的 1%）
周围温度
-10℃～+40℃（环境温度在 40℃～50℃，请降额使用或增强散热，
每升高 10℃温度降输出电流约降低额定电流的 10%）
周围湿度
小于 95%RH，无水珠凝结
振动
小于 5.9 米/秒²(0.6G)
存储温度
-40℃～+70℃
防护等级
IP20
冷却方式
强制风冷
安装方式
壁挂式和嵌入式
VH6 系列通用变频器用户手册 1. 产品介绍
11

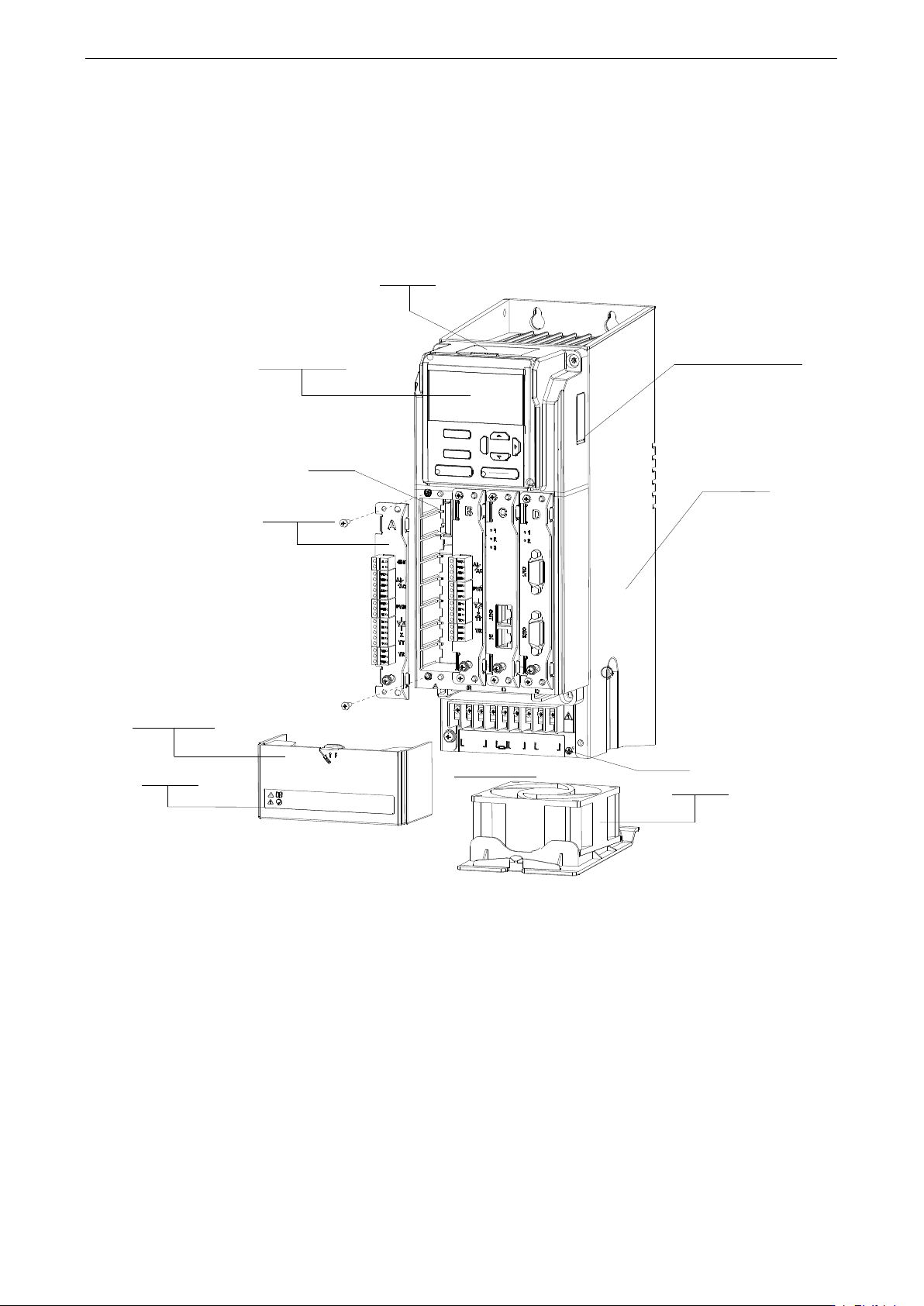

1.3. 各部分说明
◼ VH6-43P7-B/VH6-45P5-B/VH6-47P5-B
REST
JOG/REV
ENT/DATA
MENU/ESC
STOP
RUN
15 min
1.安装、运行前请务必阅读使用说明书,否则会有电击危险！
2.在通电状态下和切断电源15分钟以内，请勿拆下盖板！
3.进行维护、检查及接线时，请在切断输入侧和输出侧电源后，等待15分钟，
待电源指示灯彻底熄灭后开始作业。
R
INPUT
OUTPUT
S
T
U
V
W
PB
P+
P-
DC-BUS
铭牌标签
LED操作面板
A槽
A槽扩展卡
动力线端子盖
警示标签
散热风扇
主回路端子
接地端子
金属外框
外接上位机调试软件
