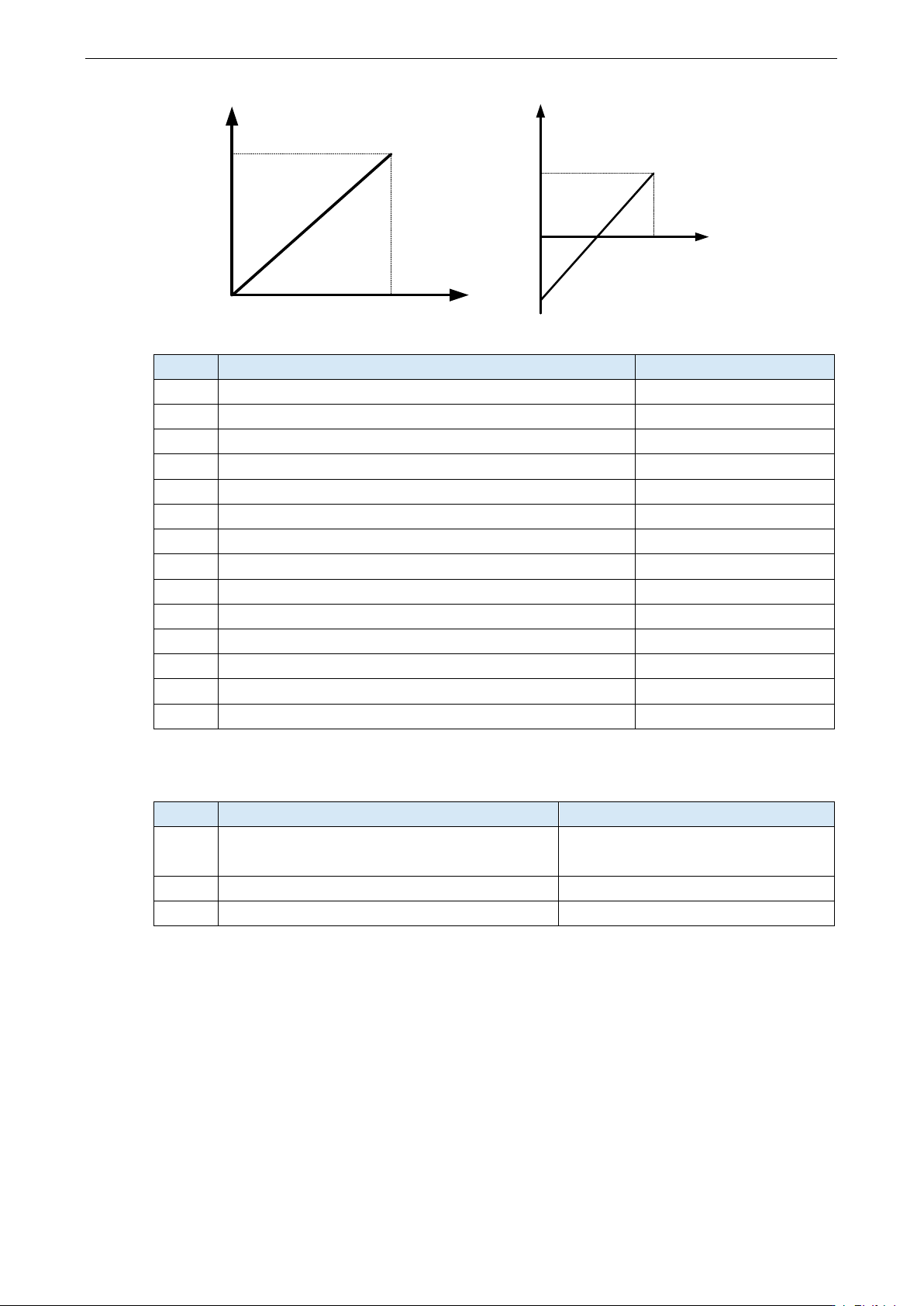

VH6 系列通用变频器用户手册 4. 功能参数
142
对应设定
（频率/转矩）
PULSE
0
100%
3kHz
对应设定
（频率/转矩）
PULSE
0
100%
3kHz
-100%
参数
名称
设定范围
P2-71
X1 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-72
X1 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-73
X2 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-74
X2 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-75
X3 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-76
X3 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-77
X4 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-78
X4 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-79
X5 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-80
X5 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-81
X6 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-82
X6 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-83
X7 端子有效延时（3748 及以上版本支持）
0.0s～3600.0s
P2-84
X7 端子无效延时（3748 及以上版本支持）
0.0s～3600.0s
使用 P2-71～P2-84 分开控制 X 端子输入延时有效/延时无效的功能，但要在 P2-13～P2-15 对应
端子参数数值为 0.0s 时生效。
参数
名称
设定范围
P2-85
软件 STO 开关（3750 及以上版本支持）
0：关闭软件 STO
1：开启软件 STO
P2-86
STO 同步检测滤波（3750 及以上版本支持）
0.0～1000.0 ms
P2-87
STO 输入检测滤波（3750 及以上版本支持）
1.0～5.0 ms
开启软件 STO 功能时，固定使用 X3 与 X4 这两个输入端子。
如果两个端子都没有信号输入且持续 P2-86 时间则进入 STO 状态，面板显示 STO。
开启该功能后 P2-86 时间内如果有一个端子有信号输入，另一个端子并没有信号输入，则变频
器报警 Err71：STO 不同步；
开启 STO 功能后，在 P2-86 时间内如果两个端子都接入了高电平信号，则变频器正常使用。
如果信号丢失持续 P2-87 的时间后，则认为该信号真正丢失；如果信号接入持续 P2-87 的时间
后，则认为该信号真正接入。
VH6 系列通用变频器用户手册 4. 功能参数
143
4.2.4. P3 组 输出端子多功能参数
参数
名称
设定值
说明
P3-00
Y2 输出形式选择
0
高速脉冲输出
1
普通端子输出
Y2 端子可作为高速脉冲输出端子，也可以作为集电极开路的开关量输出端子。作为脉冲输出
时，输出脉冲的最高频率为 50kHz。
参数
名称
设定范围
P3-01
Y1 输出功能选择
0～50 各代码功能见下表
P3-02
Y2（普通端子）输出功能选择
P3-04
继电器 1 输出功能选择
P3-05
继电器 2 输出功能选择
设定值
功能
说明
0
无输出
输出端子无任何功能
1
变频器运行中
表示变频器正处于运行状态，有输出频率（可以为零），
此时输出 ON 信号
2
故障输出（为停机的故障）
当变频器发生故障且故障停机时，输出 ON 信号
3
频率水平检测 FDT1 输出
请参考功能码 PC-18、PC-19、PC-92、PC-93 的说明
4
频率水平检测 FDT2 输出
请参考功能码 PC-20、PC-21、PC-92、PC-94 的说明
5
达到设定频率
当变频器运行且达到设定频率输出 ON 信号
6
零速运行中（停机时不输出）
变频器运行且输出频率为 0 时，输出 ON 信号。在变
频器处于停机状态时，该信号为 OFF
7
零速运行中 2（停机时也输
出）
变频器输出频率为 0 时，输出 ON 信号。停机状态下
该信号也为 ON
8
上限频率到达
当运行频率到达上限频率时，输出 ON 信号
9
下频率到达（停机时不输出）
当运行频率小于等于下限频率时，输出 ON 信号。停
机状态下该信号为 OFF
10
电机过载预报警
电动机过载保护动作之前，根据过载预报警的阈值进
行判断，在超过预报警阈值后输出 ON 信号。电机过
载参数设定参见功能码 P7-33～P7-35
11
变频器过载预报警
在变频器过载保护发生前 10s，输出 ON 信号
12
通讯设定
请参考通讯协议
13
转矩限定中
当设定频率超出上限频率或下限频率，且变频器输出
频率亦达到上限频率或下限频率时，输出 ON 信号
15
频率 1 到达输出
请参考功能码 PC-22、PC-23 的说明
16
频率 2 到达输出
请参考功能码 PC-24、PC-25 的说明
17
电流 1 到达输出
请参考功能码 PC-34、PC-35 的说明
18
电流 2 到达输出
请参考功能码 PC-36、PC-37 的说明
19
设定记数值到达
当计数值达到 A0-03 所设定的值时，输出 ON 信号
20
指定记数值到达
当计数值达到 A0-04 所设定的值时，输出 ON 信号。
计数功能参考 A0 组功能说明
VH6 系列通用变频器用户手册 4. 功能参数
144
设定值
功能
说明
21
运行准备就绪
当变频器主回路和控制回路电源已经稳定，且变频器
未检测到任何故障信息，变频器处于可运行状态时，
输出 ON 信号
22
AI1>AI2
当 AI1 采集值大于 AI2 的采集值是输出 ON 信号
23
AI1 输入超限
当模拟量输入 AI1 的值大于 PC-43（AI1 输入保护上
限）或小于 PC-42（AI1 输入保护下限）时，输出 ON
信号
24
欠压状态输出
变频器处于欠压状态时，输出 ON 信号
25
上电时间到达
变频器累计上电时间（U0-30）超过 PC-30 所设定时
间时，输出 ON 信号
26
定时到达
当定时功能选择（PC-26）有效时，变频器本次运行
时间达到所设置定时时间（PC-28）后，输出 ON 信号
27
长度到达
当检测的实际长度超过 A0-00 所设定的长度时，输出
ON 信号
28
简易 PLC 循环完成
当简易 PLC 运行完成一个循环后，输出一个宽度为
250ms 的脉冲信号
29
运行时间到达
变频器累计运行时间 P8-10 超过 PC-32 所设定时间时，
输出 ON 信号
32
下限频率到达（与运行有关）
当运行频率小于等于下限频率时，输出 ON 信号
33
故障输出（为停机的故障且
欠压不输出）
停机的故障且欠压不输出
34
模块温度到达
逆变器模块散热器温度（P8-19）达到所设置的模块温
度到达值（PC-47）时，输出 ON 信号
35
故障输出（故障停机才输出）
当变频器发生故障，变频器告警输出
36
电机过温预报警
电机温度采集值大于 P7-37 的值，报警输出
37
转速方向
变频器处于反向运行时，输出 ON 信号
38
掉载中
负载突然卸掉
39
软件过流输出
请参考功能码 PC-40、PC-41 的说明
40
电流检测到达输出
请参考功能码 PC-38、PC-39 的说明
41
当前运行时间到达
变频器本次开始运行时间超过 PC-29 所设定的时间
时，输出 ON 信号
42
母线电压到达
请参考功能码 PC-65、PC-66 的说明
43
瞬停不停功能输出（3750 及
以上版本支持）
当变频器处于瞬停不停功能的状态下，则输出信号
45
STO EDM 输出
（3750 及以上版本支持）
当变频器不处于 STO 状态时，则输出信号
48
主轴准停定位完成
（3750 及以上版本支持）
当主轴准停功能定位位置在 A6-19 主轴准停定位完成
宽度内，则输出信号
49
外部脉冲定位完成
（3750 及以上版本支持）
当外部脉冲定位完成时，则输出信号
50
外部脉冲位置脉冲叠加中
（3750 及以上版本支持）
当外部脉冲模式下的脉冲处于叠加中时，则输出信号
