VH6 系列通用变频器用户手 册 2. 安装和配线 25 2.4. 控制回路配置及配线 2.4.1. 控制回路端子说 明及功能介 绍 1 ） A 槽扩展卡控制回路 接线方式 A槽扩展卡 VH6-A100 10V AI1 AI2 GND 5kΩ | 10kΩ AO1 mA V 拨码开关 I V I V I 2路模拟量输入 0-10V/0-20mA可 选 1路模拟量输出 0-10V/0-20mA可 选 +24V COM X1 X2 X3 X…
VH6 系列通用变频器用户手册 2. 安装和配线
24
5）接地端子 PE
⚫ 端子必须可靠接地、接地线阻必须小于 10Ω，否则会导致设备工作异常甚至损坏；
⚫ 不可将接地端子 PE 和电源零线 N 端子共用；
⚫ 保护接地导体的阻抗必须要满足在出现故障时能承受可能出现的大短路电流的要求；
⚫ 保护接地导体的尺寸根据下表进行选择。
单条相线的截面积（S）
保护性导线的最小截面积（S
p
）
S≤16mm
2
S
16mm
2
＜S≤35mm
2
16mm
2
35mm
2
＜S
S/2
⚫ 保护接地必须采用黄绿线缆。
2.3.3. 主回路端子接线过程
主回路端子接线
输入动力电缆接地线与变频器的接地端子PE直接相连
三相输入电缆连接到R、S、T上，并紧固
将电机电缆的接地线连接到变频器的地线端子上
将电机三相电缆连接到U、V、W端子上，并紧固
将带电缆的制动电阻等选配件连接到指定位置
将所有电缆进行机械固定
变频器电源输入电缆，输出电缆，制动电阻接线端子的紧固力矩见附录
VH6 系列通用变频器用户手册 2. 安装和配线
25

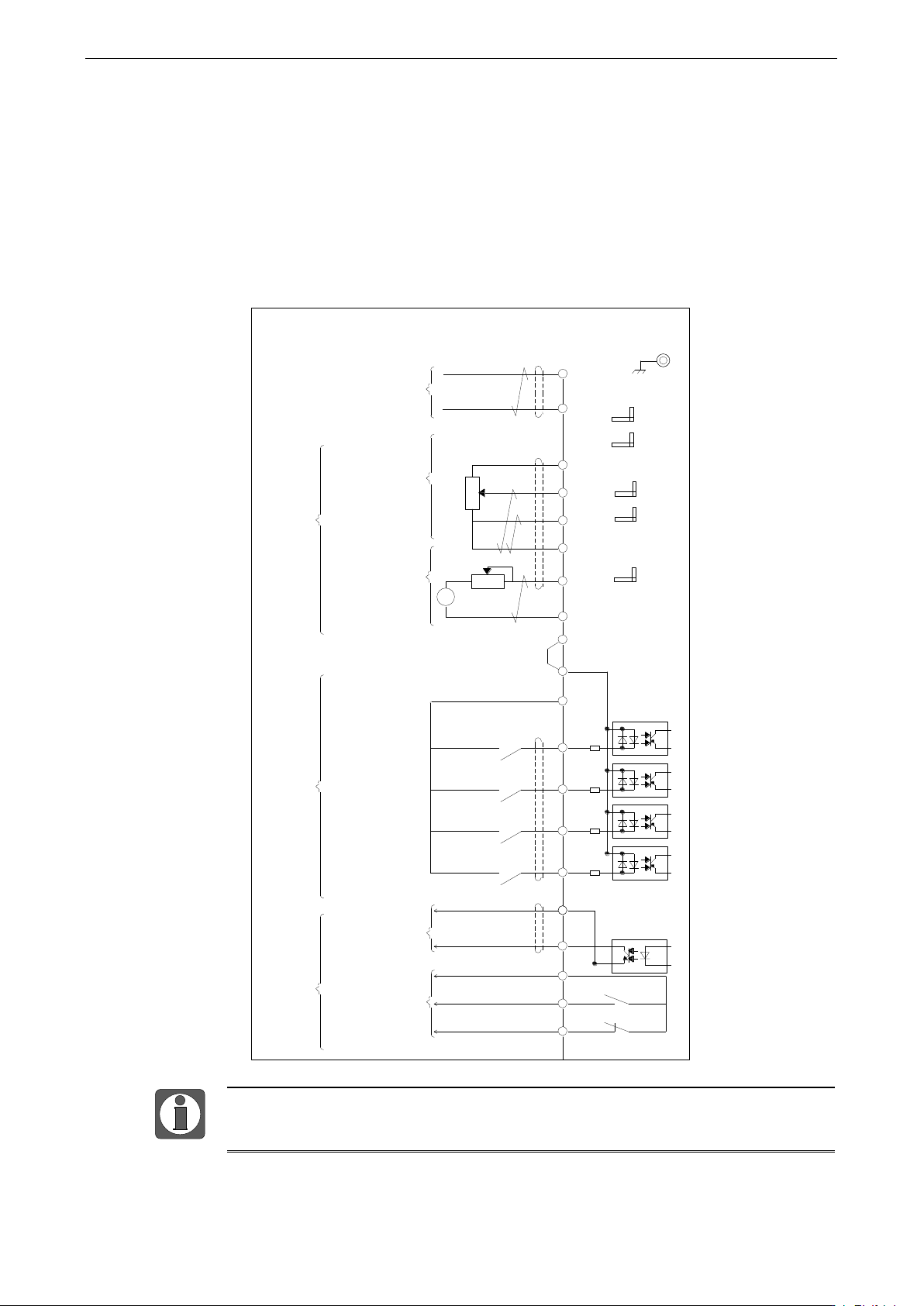

2.4. 控制回路配置及配线
2.4.1. 控制回路端子说明及功能介绍
1）A 槽扩展卡控制回路接线方式
A槽扩展卡
VH6-A100
10V
AI1
AI2
GND
5kΩ
|
10kΩ
AO1
mA
V
拨码开关
I
V
I
V
I
2路模拟量输入
0-10V/0-20mA可选
1路模拟量输出
0-10V/0-20mA可选
+24V
COM
X1
X2
X3
X4
0V
正转运行/停止
反转运行/停止
故障复位
多段速指令1
P2-00= 1
P2-01= 2
P2-02= 10
P2-03= 12
（X4可支持
50KHZ脉冲）
0V
Y1
集电极开路输出
最大DC24V/50mA
TA1
TB1
TC1
1路继电器输出
AC250V 3A
DC30V 1A
数字
输入
信号
数字
输出
信号
模拟
量
输入
输出
485+
485-
现场总线通信
MODBUS通讯
最高速率115200bps
GND
AI1
AI2
AO1
A1
A2
500R
250R
500R
250R
VH6 系列变频器有 ABCD 四个卡槽，其中出厂标配 A 槽 I/O 扩展卡，BCD 槽扩展
卡均需客户选配。
VH6 系列通用变频器用户手册 2. 安装和配线
26
2）控制回路端子说明
类别
端子
名称
端子功能说明
通讯
485+
485-
RS485 通讯接口
标准 RS485 通讯接口，使用双绞线或屏蔽线
电源
10V-GND
+10V 电源
对外提供+10V 电源，最大输出电流：20mA
一般用于外接电位器调速使用
24V-0V
DC 24V 电源
给端子提供+24V 电源，不可外接负载
一般用作数字输入输出端子工作电源
不可外接负载
COM
电源输入端子
当使用内部电源驱动 X 端子时：
COM 与 24V 短接形成 NPN 输入
COM 与 0V 短接形成 PNP 输入
当利用外部电源驱动 X 端子时：
NPN 型输入接法，COM 接电源 24V+，且与变频本
体 24V 端子断开
PNP 型输入接法，COM 接电源 0V，且与变频本体
0V 端子断开
模拟量输入
AI1-GND
模拟量输入 AI1
由拨码选择电压/电流输入
输入电压范围：0～10V（输入阻抗：22kΩ）
输入电流范围：0～20mA（输入阻抗：500Ω）
AI2-GND
模拟量输入 AI2
模拟量输出
AO1-GND
模拟量输出 AO1
由拨码选择电压/电流输出
电压输出范围：0～10V；外部负载 2kΩ-1MΩ
电流输出范围：0～20mA；外部负载小于 500Ω
数字输入端子
X1
输入端子 1
光耦隔离输入
输入阻抗：R=3.3kΩ
输入电压范围 9～30V
最高输入脉冲频率为 3kHz
兼容双极性输入
X2
输入端子 2
X3
输入端子 3
X4
输入端子 4
除有 X1-X3 的特点外，还可作为高速脉冲输入通道，
最高频率 50kHz
数字输出端子
Y1
数字输出端子 1
集电极开路输出
输出电压范围：0～24V
输出电流范围：0～50mA
继电器输出端
子
TA1 TB1
TC1
输出继电器 1
可编程定义为多种电器输出端子
TA-TB：常开
TA-TC：常闭
触点容量：
AC250V/2A (COSΦ=1)
AC250V/1A (COSΦ=0.4)
DC24V/1A
变频器投入使用前，应正确进行端子配线和设置控制板上的所有跳线开关。
