VH6 系列通用变频器用户手册 2. 安装和配线
21
2.3. 主回路端子的配线
2.3.1. 配线图
三相电源
380V±15%
50/60Hz
PB P+
制动电阻
R
S
T
断路器
接触器
保险丝
R
S
T
U
V
W
U
V
W
M
接地电
阻10Ω
以下
P-
三相交流
输出电抗器
交流
电抗器
3.7 - 110KW
三相电源
380V±15%
50/60Hz
PB P+
制动电阻
L1
L2
L3
断路器
接触器
保险丝
R
S
T
U
V
W
M
接地电
阻10Ω
以下
P-
三相交流
输出电抗器
交流
电抗器
132KW - 450KW
制动单元
断路器、接触器、交流电抗器、保险丝、制动电阻、输出电抗器均为选配件，详细
请参见第 6 章选型与尺寸。
2.3.2. 主回路端子排列及说明
◼ VH6-43P7/45P5-B（1.2 以下版本）/VH6-47P5-B（1.3 以下版本）主回路端子
VH6 系列通用变频器用户手册 2. 安装和配线
22

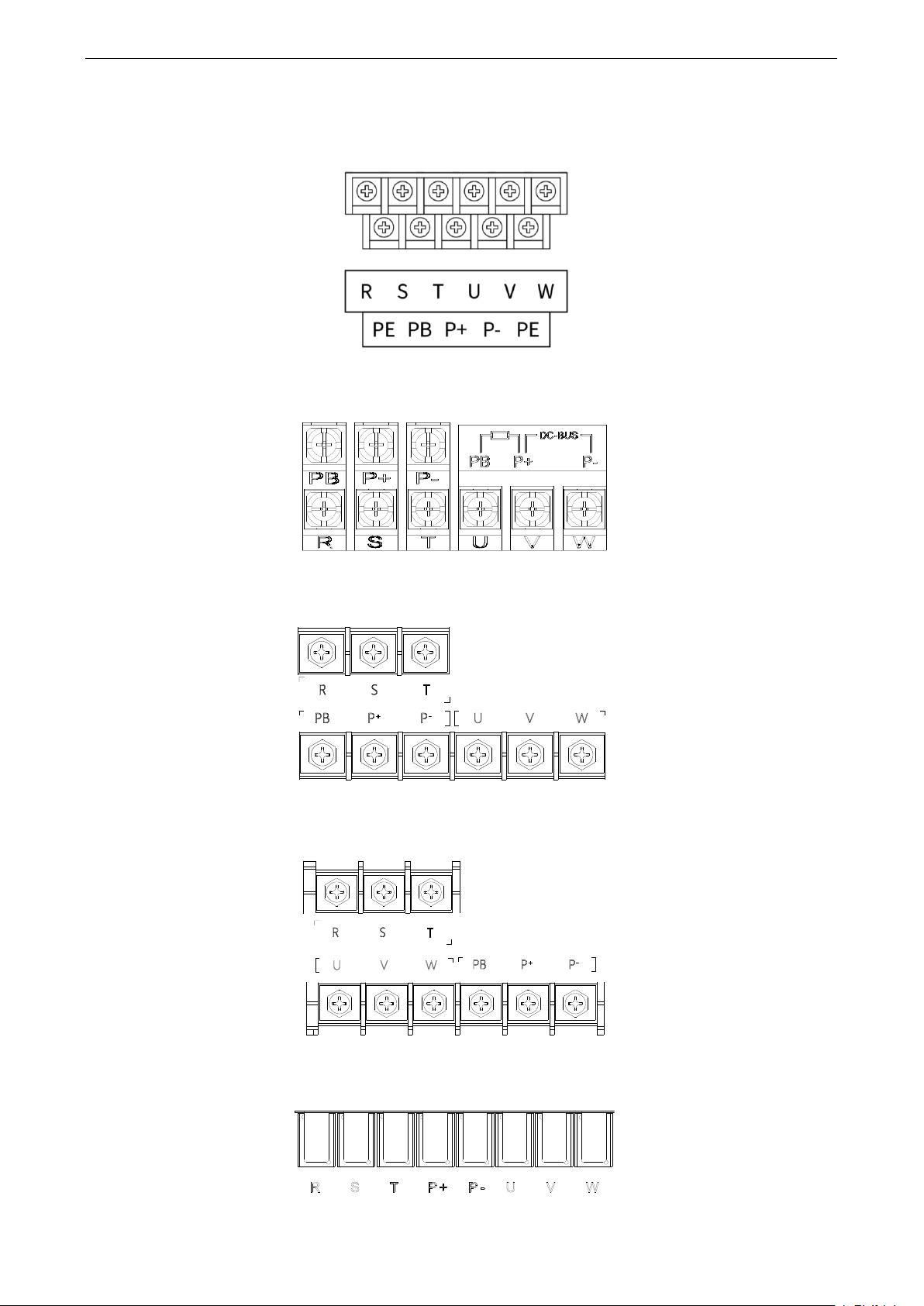

◼ VH6-43P7/45P5-B（1.2 及以上版本）/VH6-47P5-B（1.3 及以上版本）主回路端子
◼ VH6-4011-B/VH6-4015-B、VH6-4018-B/VH6-4022-B/VH6-4030-B 主回路端子
◼ VH6-4037-B/VH6-4045-B/VH6-4055-B 主回路端子
◼ VH6-4075-B/VH6-4090-B/VH6-4110-B 主回路端子
◼ VH6-4132/VH6-4160/主回路端子
VH6 系列通用变频器用户手册 2. 安装和配线
23

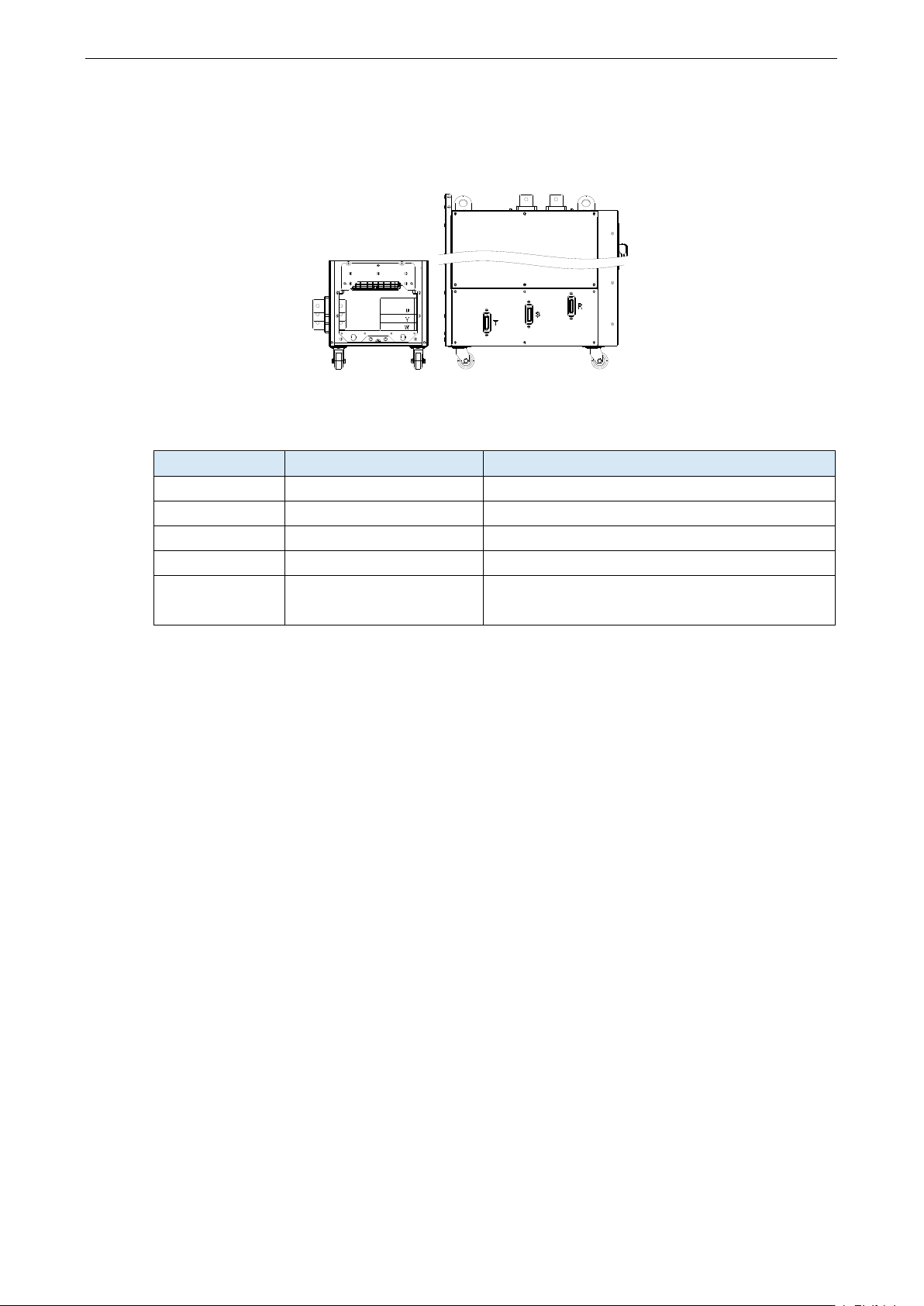

◼ VH6-4185/VH6-4200/VH6-4220/VH6-4250/VH6-4280/VH6-4315/VH6-4355/VH6-4400/
VH6-4450 主回路端子
P- P+
◼ 主回路端子说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+、PB
制动电阻连接端子
制动电阻连接点
P+、P-
直流母线正、负端子
共直流母线输入点，132kW 及以上外置制动单元
的连接点
1）输入电源 R、S、T
⚫ 变频器的输入侧接线，无相序要求；R、S、T 端子位置详见 1.3. 各部分说明；
⚫ 断路器、接触器、交流电抗器、保险丝、制动电阻、输出电抗器均为选配件，详细请参见
第 6 章选型与尺寸。
2）P+、P-
⚫ 停电后 P+、P-间有残余电压，操作键盘的所有 LED 指示灯熄灭，并等待 15 分钟以上，然
后才可以进行配线操作；
⚫ 不可将制动电阻直接接在母线上，否则导致变频器损坏甚至火灾；
⚫ 132kW 及以上变频器没有内置制动单元，P+、P-作为外置制动单元的连接点，制动电阻连
接在制动单元上。
3）P+、PB
⚫ 制动电阻选型参考推荐值，配线距离小于 5m，否则可能导致变频器损坏。
4）输出侧 U、V、W
⚫ 输出侧线缆请参见第 6 章选型与尺寸；
⚫ 变频器输出侧不可连接电容器或浪涌吸收器，否则会导致变频器损坏；
⚫ 电机电缆长度大于 100m 时，由于分布电容影响，易产生电气谐振，因此须在变频器附近
加装交流输出电抗器。
