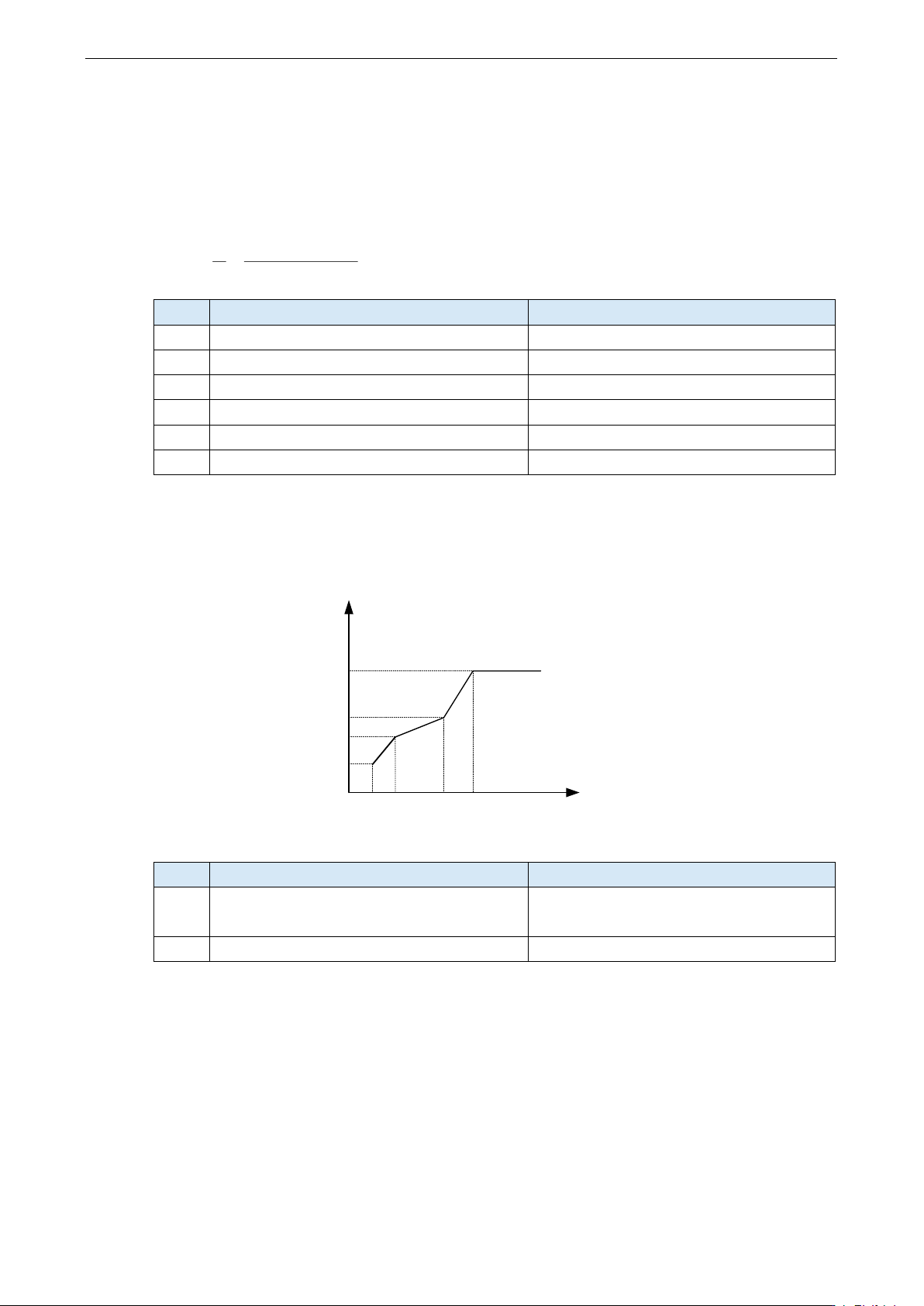

VH6 系列通用变频器用户手册 4. 功能参数
150
10：VF 完全分离模式
变频器的输出频率与输出电压相互独立，输出频率由频率源确定，而输出电压由 P5-09（VF 分
离电压源）确定。
11：VF 半分离模式
在 VF 半分离模式下，V 与 F 成线性比例关系，但是比例关系可以通过电压源 P5-09 设置，且
V 与 F 的关系也与 P1 组的电机额定电压与额定频率有关，则变频器输出电压 V 与频率 F 的关
系为：
V 2×A×电机额定电压
F 电机额定频率
＝
，A 为电压源输入的百分比（0~100%）。
参数
名称
设定范围
P5-01
多点 VF 频率点 F1
0.00Hz～P5-03
P5-02
多点 VF 电压点 V1
0.0～100.0%（电机额定电压）
P5-03
多点 VF 频率点 F2
P5-01～P5-05
P5-04
多点 VF 电压点 V2
0.0～100.0%（电机额定电压）
P5-05
多点 VF 频率点 F3
P5-05～P1-04
P5-06
多点 VF 电压点 V3
0.0～100.0%（电机额定电压）
多点 VF 电压点的百分比，是基于 P1-02 电机额定电压的百分比。设置电压点时，需要按照顺
序来设置，优先设置 P5-05，再设置 P5-03，最后设置 P5-01，否则会导致参数无法设置。
当 P5-00=1 时，VF 曲线用户自定义多点 VF 曲线，如下图所示，用户采用修改（V1，F1）、
（V2，F2）、（V3，F3）三点折线方式来定义 VF 曲线，以适应特殊的负载要求。
电压%
频率Hz
V3
V2
V1
F1 F2 F3 Fb
Vb
V1～V3：多点 VF 曲线第 1～3 段电压百分比 F1～F3：多点 VF 曲线第 1～3 段频率点
参数
名称
设定范围
P5-07
转矩提升
0.0％（自动转矩提升）
0.1％～30.0％
P5-08
转矩提升截止频率
0.00Hz～最大输出频率 P0-13
转矩提升可以改善 VF 的低频转矩特性，在负荷较轻时可减小转矩提升，负载较重时而启动力
矩不够时可以提升。转矩提升过大时，电机将过励磁运行，变频器输出电流增大，电机发热增
加，效率降低。

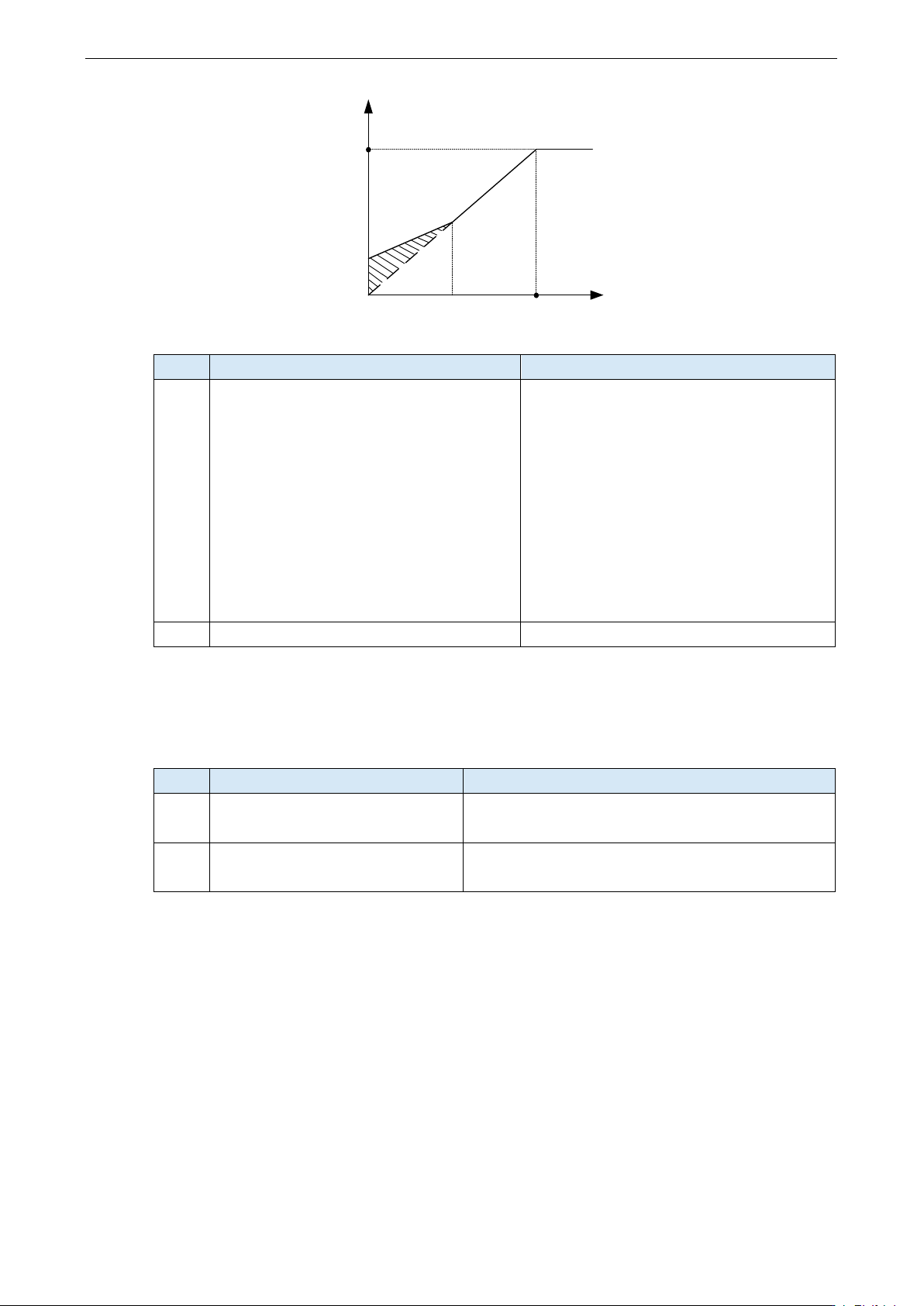

VH6 系列通用变频器用户手册 4. 功能参数
151
输出电压V
输出频率f
V提升
f截止
额定电压
额定频率
参数
名称
设定范围
P5-09
VF 分离的电压源
0：数字设定（P5-10）
1：AI1
2：AI2
3：AI3
4：PULSE 脉冲设定（X4）
5：通讯给定
6：多段速指令
7：PID 给定
8：简易 PLC 运行
100.0%对应电机额定电压（P1-02、A2-02）
P5-10
VF 分离的电压源数字设定
0V～电机额定电压
VF 分离一般应用在感应加热、逆变电源及力矩电机控制等场合。
在选择 VF 分离控制时，输出电压可以通过参数 P5-10 设定，也可来自于模拟量、多段指令、
PLC、PID 或通讯给定。当用非数字设定时，各设定的 100%对应电机额定电压，当模拟量等输
出设定的百分比为负数时，则以设定的绝对值作为有效设定值。
参数
名称
设定范围
P5-11
VF 分离的电压加速时间
0.0s～1000.0s
注：表示 0V 变化到电机额定电压的时间
P5-12
VF 分离的电压减速时间
0.0s～1000.0s
注：表示 0V 变化到电机额定电压的时间
VF 分离的电压上升时间指输出电压从 0 加速到电机额定电压所需时间，见下图中的 t1。
VF 分离的电压下降时间指输出电压从电机额定电压减速到 0 所需时间，见下图中的 t2。

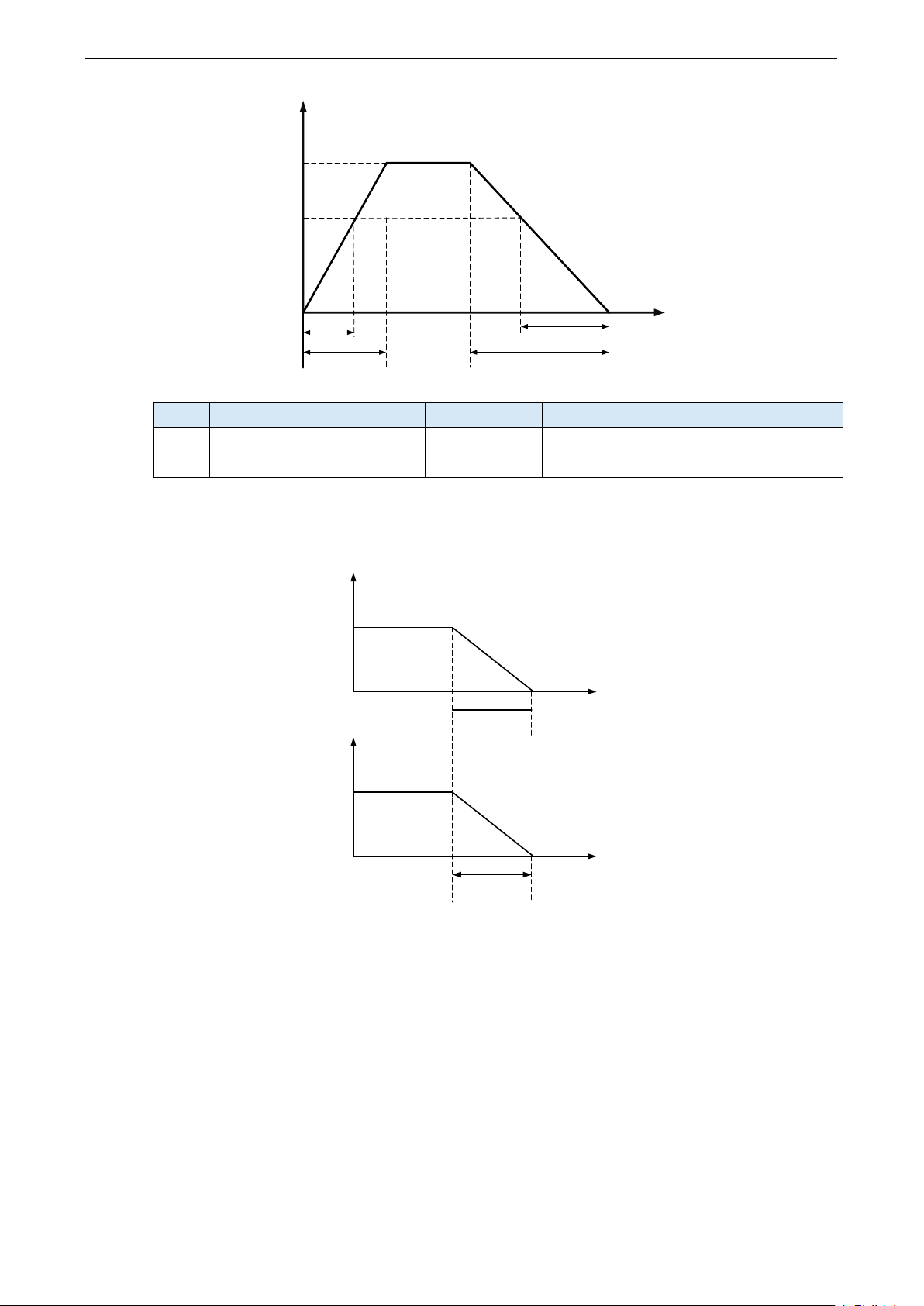

VH6 系列通用变频器用户手册 4. 功能参数
152
实际加速时间
设定加速时间
目标电压
输出电压
电机额定电压
t1 t2
实际减速时间
设定减速时间
参数
名称
设定值
说明
P5-13
VF 分离停机方式
0
频率电压独立减至 0
1
电压减为 0 后频率再开始减
0：频率/电压独立减至 0
VF 分离输出电压按电压下降时间（P5-12）递减到 0V；VF 分离输出频率同时按减速时间（P0-19）
递减到 0Hz。
输出
电压
输出
频率
t1
P5-12
t2
P0-19
1：电压减为 0 后频率再减
VF 分离输出电压先按电压下降时间（P5-12）递减到 0V 后，频率再按减速时间（P0-19）递减
到 0Hz。
